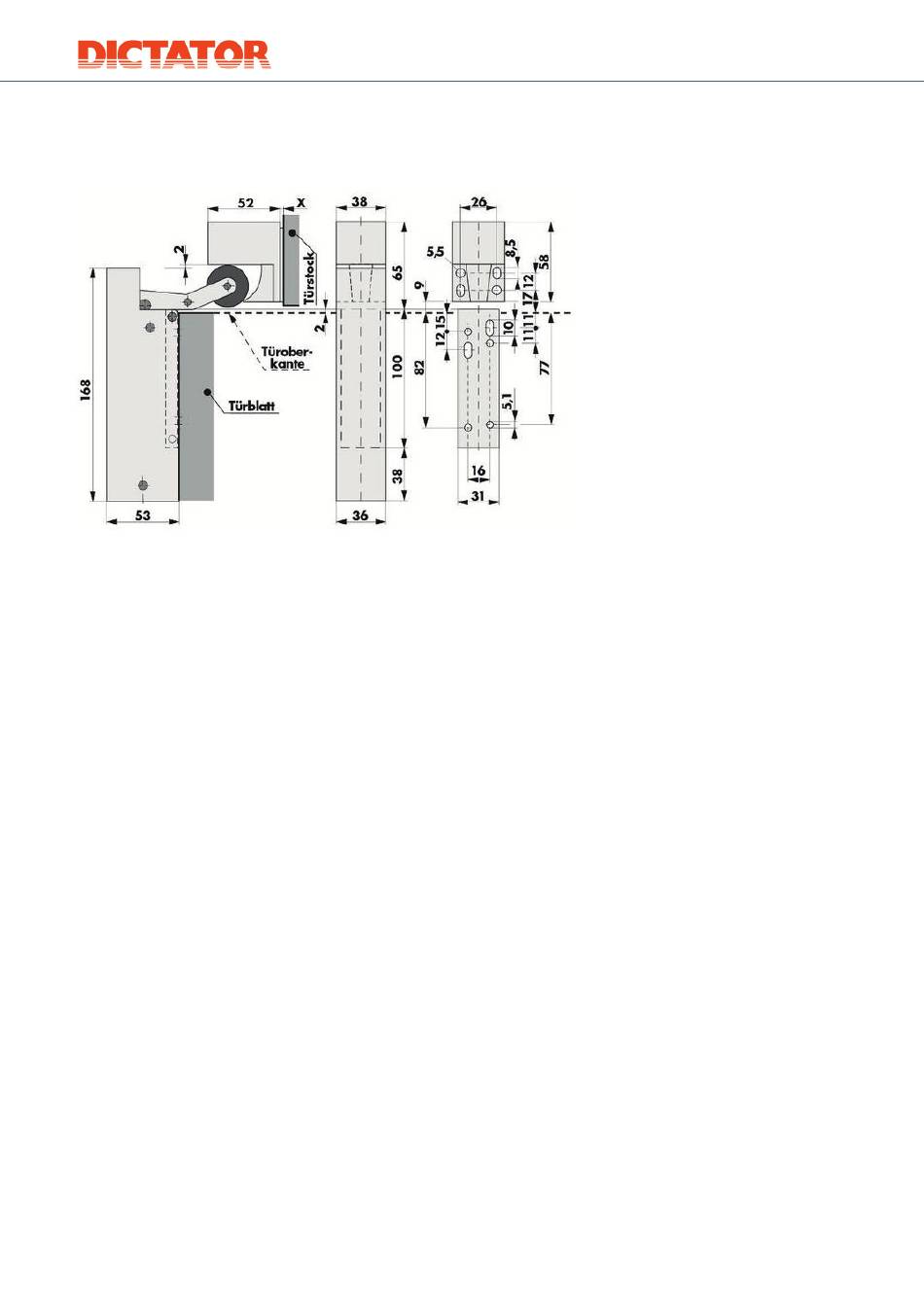

DIMENSIONES

Todas las dimensiones en mm
INSTALACIÓN
Instalación vertical
El retenedor VS 2000 se instala en la hoja de la puerta mediante su placa con base abatible,
normalmente centrado en el borde superior de la puerta. Si el retenedor se instala directamente
en el borde de cierre, debe utilizarse un modelo con 20 N.
Pasos a seguir
1. Desplegar la placa base.
2. Colocar la placa base en posición vertical contra la hoja de la puerta.
3. Fijar la placa base, primero por solo uno de los orificios, de forma que el extremo superior
de la placa base sobresalga unos 2 mm del borde superior de la puerta (ver "Dimensiones").
4. Después de comprobar que la posición es correcta, la placa base con los 4 tornillos Ø
4,5 x 19. 5.
5. Plegar la carcasa hacia abajo hasta que haga clic con la placa base.
6. Cerrar la puerta.
7. Marcar el contorno de la carcasa en el marco de la puerta para determinar la posición del
gancho. La altura correcta del gancho se da cuando el rodillo de goma toca ligeramente el
borde delantero del gancho al estar la palanca del rodillo plegada.
Accesorios
Para instalar el retenedor VS 2000 en puertas de acero de poco espesor, se debe utilizar
una placa de montaje (Art. n.º 205212).
Si el gancho 1020 no puede fijarse al bastidor por los 4 agujeros, hay disponible una
placa de montaje (Art. nº 205232).
6
DICTATOR Española S.A.U. · +34 93 7191314 · dictator@dictator.es · es.dictator.de
Instrucciones de instalación - Retenedor VS 2000
Türstock > marco de la
puerta
Türoberkante > borde
superior de la hoja de la
puerta
Türblatt > hoja de la puerta
