Fluke 123/124
Mise en route
Pour des mesures de signaux à haute fréquence ou de
bas niveau, utilisez les deux cordons de mesure blindés
avec des cordons de masse courts au lieu d'utiliser le port
COM.
N'oubliez pas que les cordons de masse courts doivent
être connectés au même potentiel ! Voir la Figure 4.

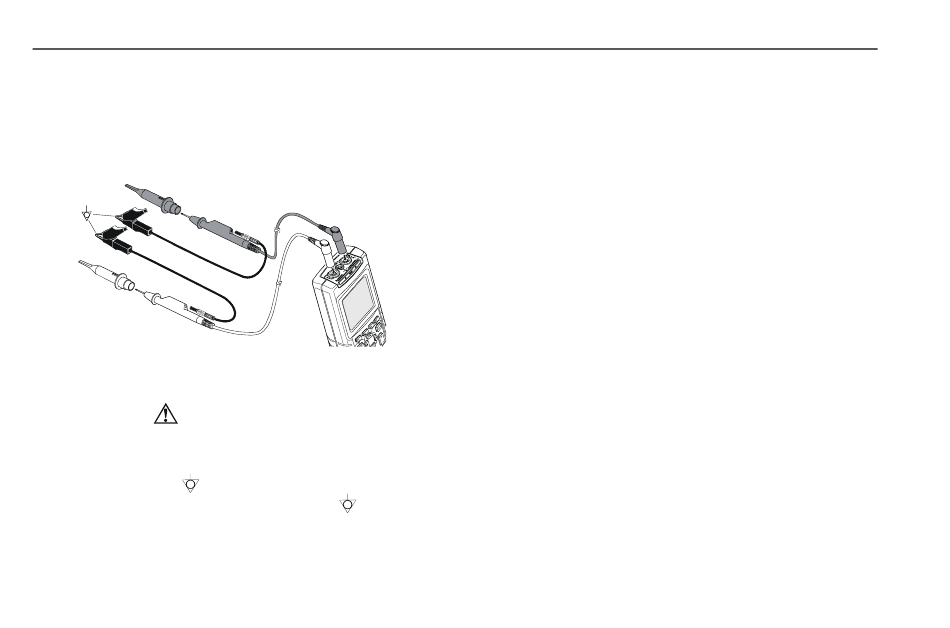

Figure 4.
Mise à la masse avec cordons de masse
courts
Avertissement
Afin d'éviter un choc électrique ou un
incendie, n'utilisez qu'une seule connexion
COM (commun)
ou assurez-vous que
toutes les connexions à l'entrée COM
au même potentiel.
8
Le Fluke 124 est fourni avec une sonde 10:1
pour oscilloscope. L'utilisation d'une sonde est
recommandée pour la mesure de signaux à
haute fréquence dans les circuits de forte
impédance. La sonde fournie peut être utilisée
avec le testeur sans réglage spécifique aux
signaux hautes fréquences.
Pour la mise à la masse de la sonde, utilisez le
même petit fil de masse qu'avec les cordons de
mesure blindés.
Affichage d'un signal inconnu avec
Connect-and-View™
La fonction Connect-and-View™ permet un
déclenchement « mains-libres » pour afficher des signaux
complexes et/ou inconnus. Cette fonction optimise la
position, la gamme, la base de temps et le
déclenchement-assurant un affichage stable de la quasi-
totalité des formes d'ondes. En cas de variations du
signal, la configuration est automatiquement modifiée en
conséquence.
sont
Pour activer la fonction Connect-and-View™, procédez
comme suit :
•
Connectez le cordon de mesure rouge à l'entrée A,
puis au signal inconnu à mesurer
Remarque :
