4 Enregistreur de données (data logger)
Lorsque le moteur est considéré « en charge », un fichier peut être crée dans le dashboard (voir configuration).
Son nom indique la date et l'heure du début de cette phase de charge.
Lors de l'insertion d'une clef USB dans le lecteur, tous ces fichiers sont copiés sur la clef USB. A l'extraction
de la clef, les fichiers sont compressés et archivés dans le dashboard.
Ces fichiers peuvent être ouverts avec un éditeur de texte (notepad...) ou un tableur (MS Excel, OpenOffice,
LibreOffice), sur un ordinateur de type PC ou Mac, une tablette ou un smartphone (IOs, Android ou Windows).
Pour considérer le moteur « en charge », il faut que le régime moteur et la vitesse soient supérieurs à un niveau
configurable, le dashboard enregistre alors :
à chaque 50 ms : régime moteur, position papillon, pression d'huile,
-
-
à chaque 500 ms : Pression admission, Rapport engagé, Pression carburant,
à chaque 5 seconde : Température eau, huile, air d'admission, heure :minute :seconde.
-
5 Ergonomie
L'écran tactile est utilisé pour changer de page et configurer l'afficheur :
une tape sur l'écran permet de passer en revue les pages :
spéciale ou course,
o
route ou liaison,
o
autre(s) page(s) personnalisée(s) (si applicable),
o
diagnostic.
o
une tape à droite passe à la page suivante,
une tape à gauche passe à la page précédente.
Le compteur partiel est simplement mis à 0 en appuyant sur la valeur du compteur.

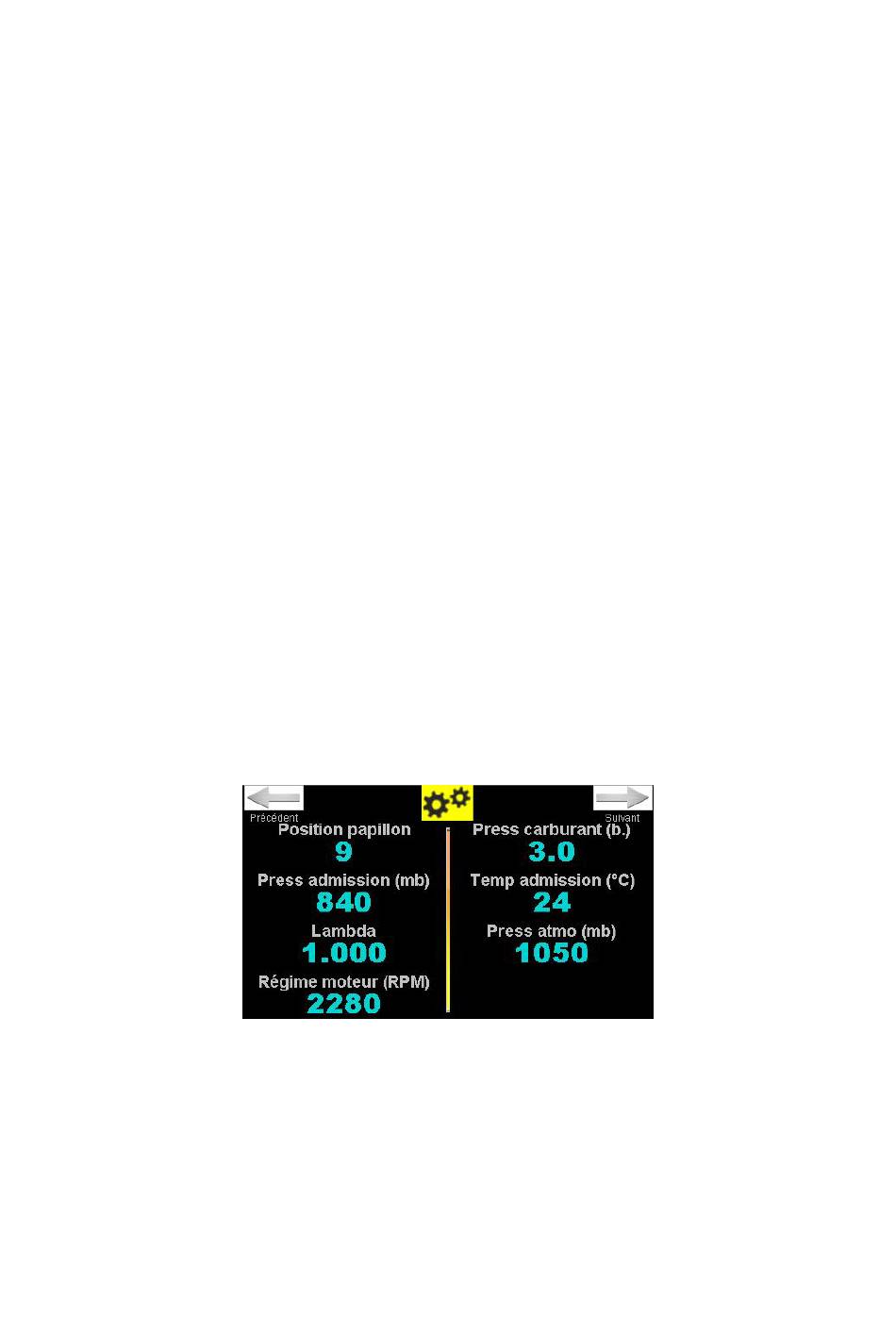

6 Pages de diagnostic
le nombre de pages et l'ordre des variables affichées dépendent du calculateur,
les couleurs des valeurs sont fonction des seuils définis en configuration,
les boutons flèche en haut, à droite et à gauche permettent de passer à la page suivante et précédente,
respectivement,
le bouton jaune en haut de l'écran permet d'appeler l'écran de configuration.
Manuel Utilisateur TB400 Pro - CRISARTECH
Version 1610 - © CRISARTECH 2016 - Page 5 sur 13
