11 Ajustement des valeurs des capteurs entrée filaire (si applicable)
Pour obtenir la meilleure précision possible, il est possible d'ajuster les valeurs lues sur les capteurs filaires :
pression d'huile,
température d'huile,
pression de carburant.

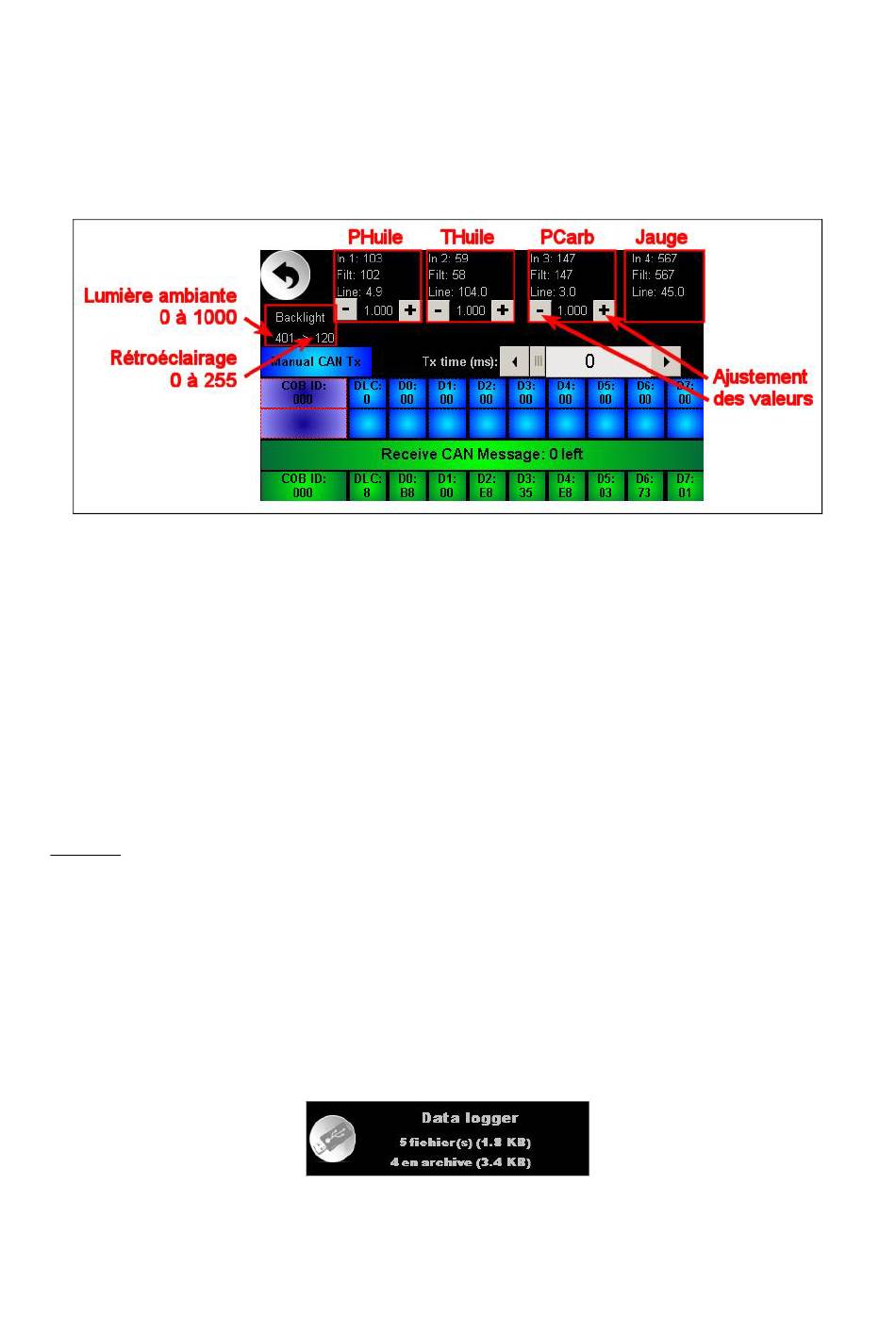

Un bouton à droite de l'écran de configuration permet d'appeler l'écran d'ajustement des valeurs :
Pour chaque entrée, on visualise :
la valeur brute lue sur l'entrée (ex. 103 pour pression d'huile),
la valeur filtrée, pour ne pas avoir une velaue affichée qui « tremblote » en permanence (ex. 102 pour
pression d'huile),
la valeur linéarisée en « vrai grandeur » (ex. 4.9 bar pour pression d'huile),
la valeur de correction appliquée (ex. 1.000 pour pression d'huile).
Pour chaque valeur de correction, on a un bouton 'plus' et 'moins' permettant d'ajuster cette correction de façon à
ce que la valeur linéarisée affichée au dessus corresponde à la valeur réelle.
En pratique cet ajustement doit se faire au point où la valeur doit être la plus juste :
2 bars pour la pression d'huile,
120 °C pour la température d'huile,
pression nominale pour la pression de carburant.
Remarque : la jauge n'a pas d'ajustement car la valeur est calculée après un étalonnage qui est par définition un
ajustement précis.
12 Gestion des fichiers et archives du data logger
Lors de l'insertion d'une clef USB dans le lecteur, tous les fichiers de log sont copiés sur la clef USB. A
l'extraction de la clef, les fichiers sont compressés et archivés dans le dashboard.
La capacité restante du data logger (en KOctets) est visible dans la dernière page de diag, et le détail des fichiers
« prêts à être téléchargés automatiquement » et des fichiers d'archive sont visibles en bas de la page de
configuration :
le bouton avec la clef est grisé car il n'y a pas de clef dans le lecteur
Manuel Utilisateur TB400 Pro - CRISARTECH
5 fichiers de log représentant 1.8 KOctets
4 fichiers d'archive représentant 3.4 KOctets
Version 1610 - © CRISARTECH 2016 - Page 10 sur 13
