3 Consignes de sécurité et prescriptions
4 Montage
fixe et être fixés à la console à l'aide des bornes de câ-
blage fournies.
Les bornes libres des appareils ne doivent pas être utili-
sées comme supports pour poursuivre le câblage.
L'installation de l'appareil doit avoir lieu dans des locaux
secs.
4
Montage
Le module du mélangeur VR 60 doit être installé dans
un emplacement adapté à proximité du circuit du mélan-
geur à commander. Le module du mélangeur VR 60 per-
met une extension de l'installation de chauffage avec
deux circuits de mélangeur. Au maximum, six modules
mélangeurs peuvent être raccordés.
Sur le module du mélangeur VR 60, le sélecteur permet
de régler une adresse bus unique. Le réglage de la pro-
grammation de chauffage ainsi que tous les paramètres
requis s'effectue à l'aide des régulateurs
auroMATIC 620 ou calorMATIC 630 au moyen de l'eBus
ou bien du dispositif de commande de la pompe à cha-
leur VW...2 Vaillant geoTHERM. Tous les raccordements
spécifiques aux circuits de chauffage (sondes, pompes)
s'effectuent directement sur le module du mélangeur à
l'aide des prises ProE.
4.1
Colisage
Avant de procéder au montage, vérifiez que la livraison
est complète et irréprochable.
Pos.
Quantité
Composant
1
1
Module du mélangeur VR 60
2
2
Sonde standard VR 10
3
1
Câble eBus, longueur 3 m
Tabl. 4.1 Colisage du module du mélangeur VR 60
4.2
Accessoires
Appareil de commande à distance VR 90
Il est possible de raccorder pour les huit premiers cir-
cuits de chauffage (circuit 1 ... circuit 8) un appareil de
commande à distance. Il permet le réglage du type de
fonctionnement, de la température ambiante de consi-
gne et prend en compte la température ambiante au
moyen d'une sonde ambiante intégrée.
Il est également possible de régler des paramètres pour
le circuit de chauffage correspondant (programme ho-
raire, courbe de chauffage, etc.) et pour les fonctions
spéciales (arrêt occasionnel etc.). De plus, il est possible
d'interroger le circuit de chauffage, les affichages de
maintenance ou de panne de l'appareil de chauffage. La
communication avec le régulateur de chauffage s'effec-
tue via l'eBus.
4
4
Appareil de commande à distance VR 80
Le VR 80 est une télécommande à distance permettant
de commander un circuit de chauffage de système de
régulation à l'aide d'un régulateur auroMATIC 620 ou
calorMATIC 630 ou de la pompe à chaleur geoTHERM
VW.. .../2. Indépendamment de la mise en œuvre de la
télécommande, il est possible de procéder aux réglages
de ce circuit de chauffage via le régulateur
auroMATIC 620 ou calorMATIC 630, ou bien via le dis-
positif de commande de la pompe à chaleur Vaillant
geoTHERM VW.. .../2.
4.3
Montage du module du mélangeur VR 60
Les bornes de raccord du module du mélangeur VR 60
sont réalisées avec la technique ProE. Tous les raccor-
dements effectués sur place doivent être effectués sur
ces bornes.

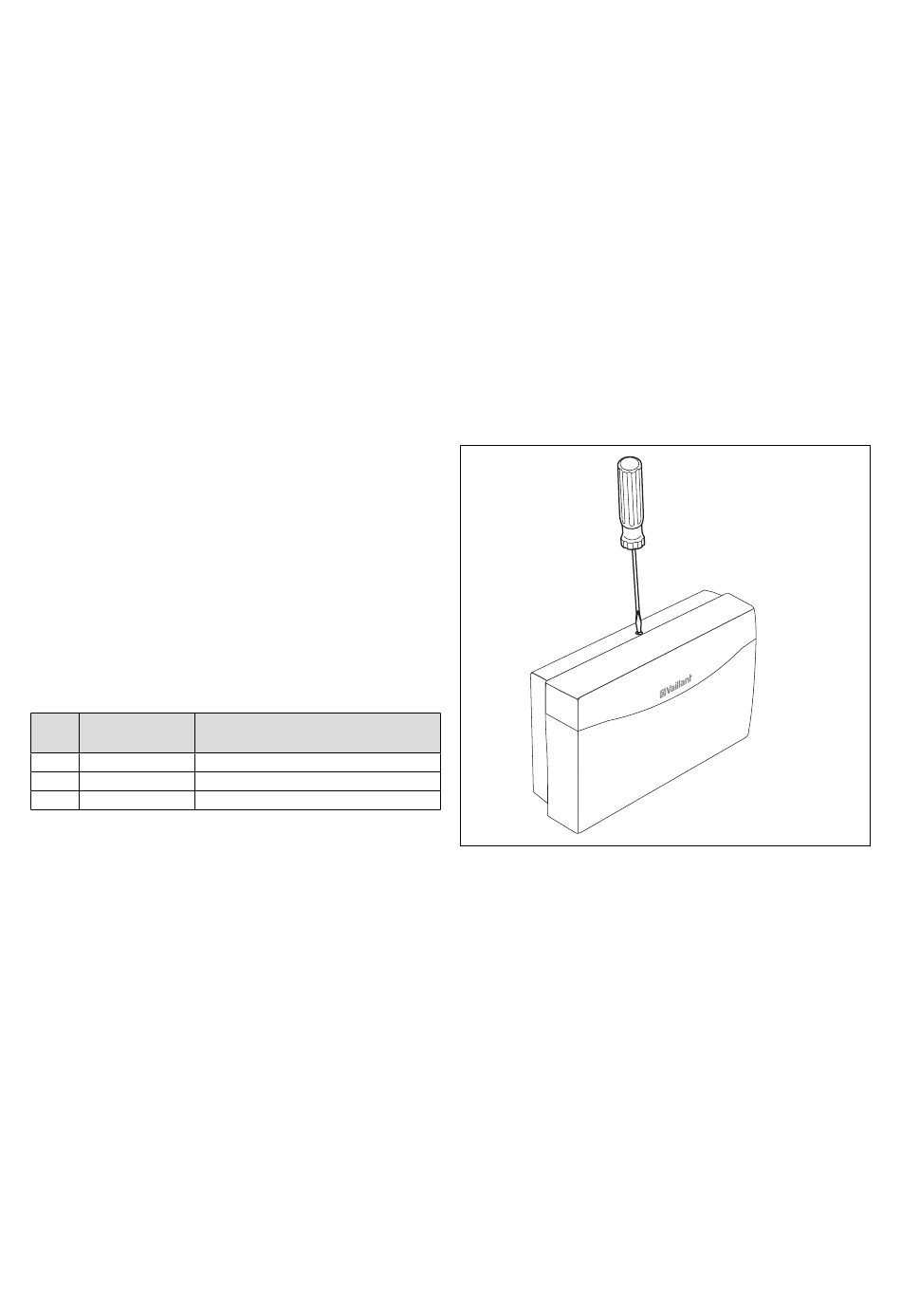

Fig. 4.1 Ouverture de la console
• Dévissez la vis située sur la partie supérieure de la
console.
• Rabattez le couvercle de la console légèrement en
avant afin de le retirer.
Notice d'installation du module du mélangeur VR 60 839150_02
