4 Montage

3.5 Contrôle du contenu de la livraison
Nombre Composant
1 VR 71
4 VR 10
1 VR 11
1 Accessoires de montage (vis, chevilles)
1 Notice d'installation
▶
Vérifiez que le contenu de la livraison est complet.
4 Montage

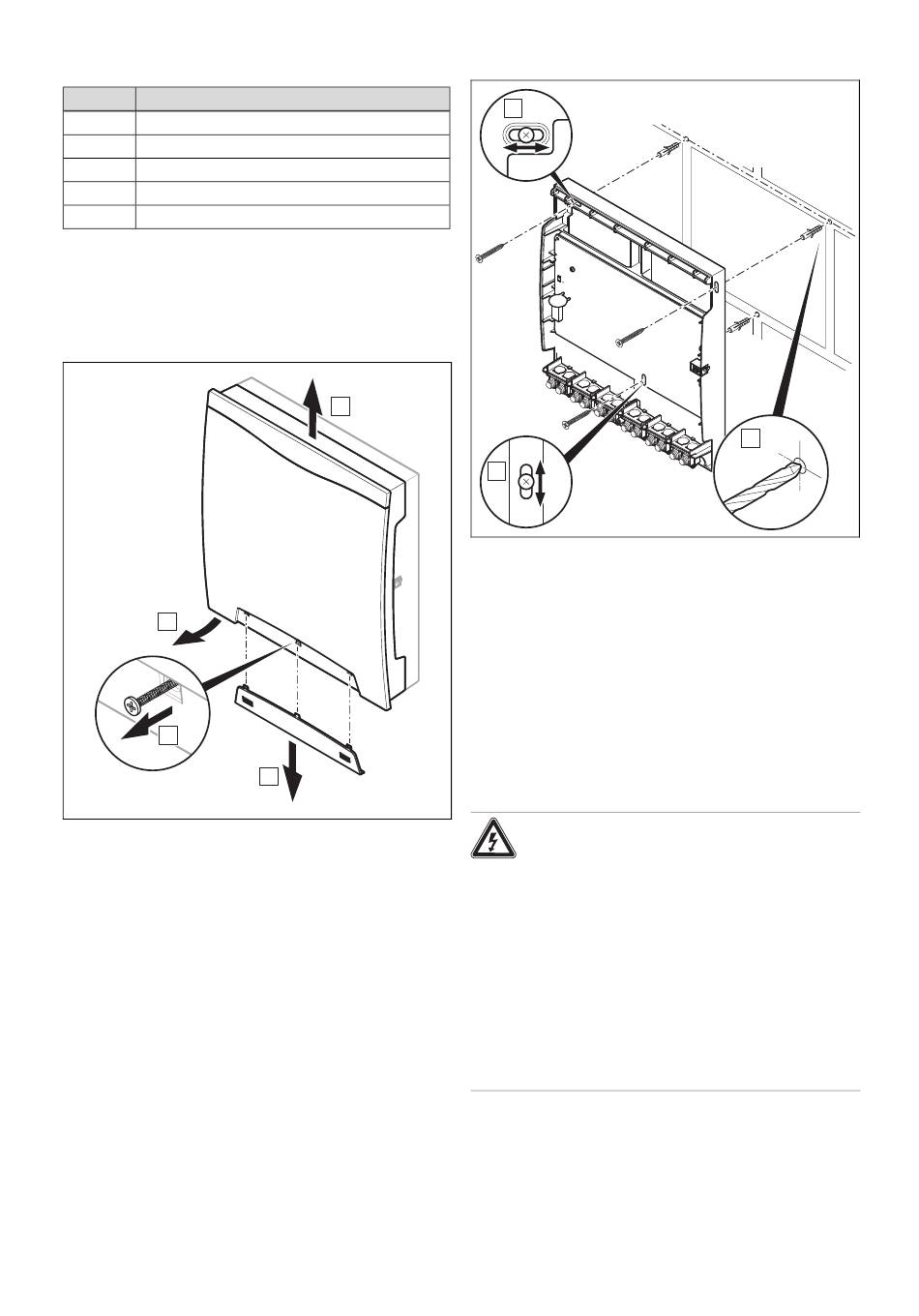

Ouverture du produit
C
B
1. Ouvrez le produit comme indiqué sur l'illustration.
6
D
A
Montage du produit
B
B
2. Montez le produit comme indiqué sur l'illustration, en
utilisant des accessoires de fixation adaptés.
3. Raccordez le produit. (→ page 6)
Fermeture du produit
4. Accrochez la partie supérieure du panneau avant sur le
socle mural.
5. Fixez l'habillage avant avec la vis de fixation.
6. Faites coulisser le cache sur la vis de fixation, de sorte
qu'il s'enclenche.
5 Installation électrique
Danger !
Risque d'électrocution
Toute intervention au niveau d'un composant
électrique raccordé au réseau basse tension
présente un risque d'électrocution.
▶
Coupez l'alimentation électrique de l'ap-
pareil.
▶
Faites en sorte que l'appareil ne puisse
pas être remis sous tension.
▶
Vérifiez que l'appareil est bien hors ten-
sion.
▶
Mettez systématiquement l'appareil hors
tension avant de l'ouvrir.
Notice d'installation VR 71 0020197268_00
