©2019 Precor Inc. | Tirage biceps RSL 204 | Guide d'assemblage
1
1
2
37
2 vis à tête creuse M12 x 125 mm
43
2 rondelles, 13 mm
Outil : Clé hexagonale, 10 mm
38
2 vis à tête creuse M12 x 35 mm
43
2 rondelles, 13 mm
Outil : Clé hexagonale, 10 mm
Outils : Clé hexagonale, 10 mm
Clé à douille, 19 mm
Clé dynamométrique
1

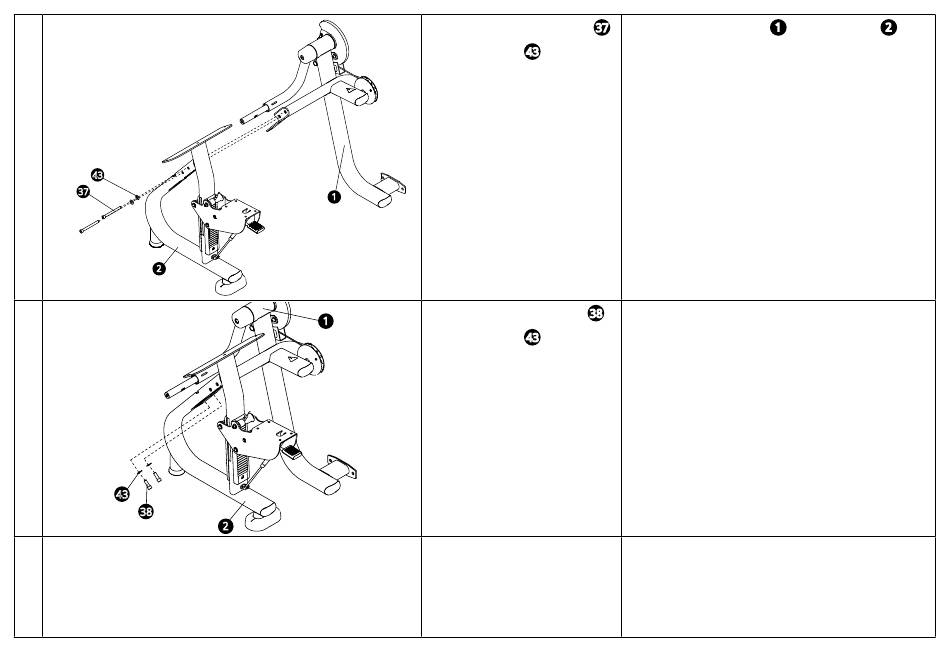

Assemblez le cadre principal
à la base du siège
Fixez d'abord les longues vis horizontales sur le côté de la
base du siège. Serrez-les complètement pour aligner les
trous des vis plus courtes de l'étape suivante
Fixez ensuite les vis plus courtes par l'arrière.
Basculez doucement le cadre pour l'aligner. Serrez toutes
les vis M12 à un couple de 75 Nm (55 ft-lb).
Ne serrez pas les vis M10 installées lors de l'étape 3 pour
le moment. Vous devrez les enlever temporairement lors
d'une étape ultérieure.
2
.
5
