Manuels Connexes pour Precor Resolute RSL 314
Sommaire des Matières pour Precor Resolute RSL 314

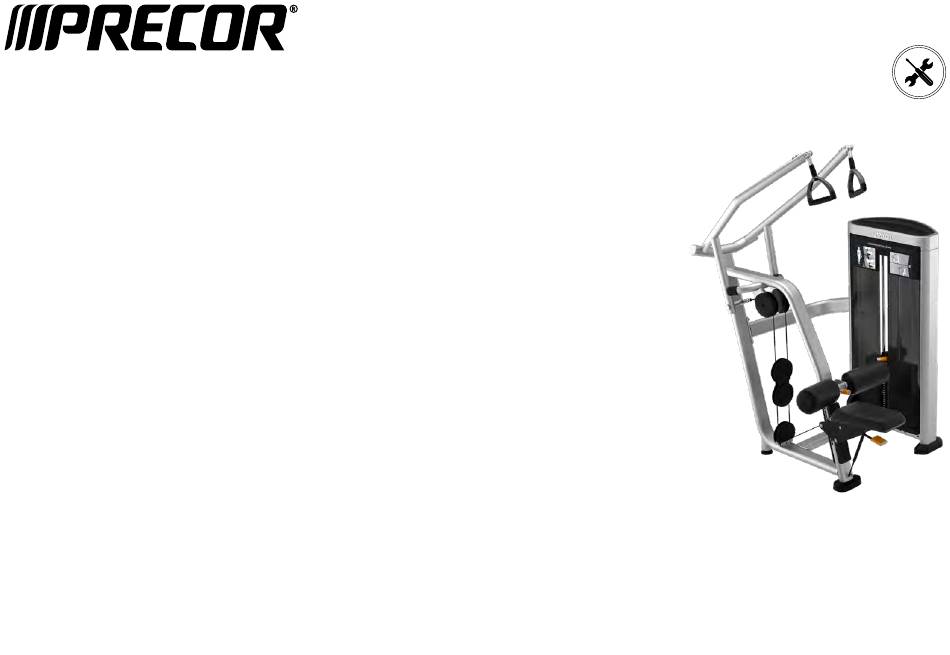

- Page 1 FRANÇAIS Gamme de machines de musculation Resolute™ à charge guidée Tirage vertical divergent RSL 314 Guide d’assemblage...
-
Page 3: Exigences Relatives À L'assemblage
Il faut environ 90 minutes pour assembler cet appareil. Si c’est la première fois que vous assemblez un tel appareil, prévoyez plus de temps. ATTENTION Un minimum de deux personnes est nécessaire pour assembler l’équipement. NE TENTEZ PAS de l’assembler par vous-même. Precor recommande l’ancrage au sol de l’appareil de musculation au niveau de chaque point d’ancrage. -
Page 4: Liste Des Pièces
Contre-écrous nylon, M12 Carénage, panneau supérieur avant Contre-écrous nylon, M10 Carénage inférieur avant Rondelles, 9 mm Carénage inférieur arrière Rondelles, 13 mm Carénage central arrière Rondelles, 11 mm ©2019 Precor Inc. | Tirage vertical divergent RSL 314 | Guide d’assemblage... -
Page 5: Assemblage Du Cadre
étape ultérieure. 2 vis à tête creuse M12 x 35 mm Fixez l’entretoise transversale inférieure au cadre principal 2 rondelles, 13 mm Outil : Clé hexagonale, 10 mm ©2019 Precor Inc. | Tirage vertical divergent RSL 314 | Guide d’assemblage... - Page 6 Clé à douille, 19 mm Ne serrez pas les vis M10 installées lors de l’étape 1 pour le moment. Clé dynamométrique Vous devrez les enlever temporairement lors d’une étape ultérieure. ©2019 Precor Inc. | Tirage vertical divergent RSL 314 | Guide d’assemblage...
-
Page 7: Pièces Mobiles
2 vis à tête creuse M10 x 25 mm Faites glisser le support de la barre de réglage du cale-cuisses autour 2 rondelles, 11 mm du cadre et fixez-le. Outils : Deux clés hexagonales, 8 mm ©2019 Precor Inc. | Tirage vertical divergent RSL 314 | Guide d’assemblage... -
Page 8: Assemblage Du Siège
5/16 po x 1½ po la plus large soit dirigée vers le cadre. 4 rondelles, 9 mm Outil : Clé à douille, 13 mm (½ po) avec rallonge ©2019 Precor Inc. | Tirage vertical divergent RSL 314 | Guide d’assemblage... -
Page 9: Faire Passer Le Câble
Clé plate, 19 mm et remettez les dispositifs de retenue en place. Serrez à un couple de Clé dynamométrique 67 Nm (50 ft-lb). ©2019 Precor Inc. | Tirage vertical divergent RSL 314 | Guide d’assemblage... - Page 10 à l’arrière. Mettez la plaque supérieure sur les poids. Les poids et la 1 structure de la plaque supérieure plaque supérieure doivent être alignés à ras du côté utilisateur. ©2019 Precor Inc. | Tirage vertical divergent RSL 314 | Guide d’assemblage...
- Page 11 Laissez les tiges de guidage tomber sur les boulons et serrez-les complètement. 53 60 Serrez les vis M10 à un couple de 43 Nm (32 ft-lb). ©2019 Precor Inc. | Tirage vertical divergent RSL 314 | Guide d’assemblage...
- Page 12 Lubrifiez les tiges de guidage avec un lubrifiant à base de Teflon, tel que le lubrifiant Tri-Flow Superior Lubricant. Enlevez l’excédent à l’aide d’un chiffon ou d’un mouchoir en papier propre. ©2019 Precor Inc. | Tirage vertical divergent RSL 314 | Guide d’assemblage...
-
Page 13: Installer Le Carénage
Le couple de serrage recommandé est de 34 Nm (25 ft-lb). Outils : Clé hexagonale, 8 mm Clé dynamométrique Emboîtez fermement le plateau supérieur dans son emplacement. ©2019 Precor Inc. | Tirage vertical divergent RSL 314 | Guide d’assemblage... -
Page 14: Terminer L'assemblage
Terminer l’assemblage Precor recommande l’ancrage de l’appareil de musculation au niveau de chaque point d’ancrage. Ajustez les pieds ronds du cadre vers le haut ou vers le bas en les tournant vers la gauche ou la droite pour aider à mettre l’appareil à niveau. - Page 16 Tirage vertical divergent RSL 314 | Guide d’assemblage | P/N CW39523-131 FRN © Precor, Incorporated | 30 août 2019...
