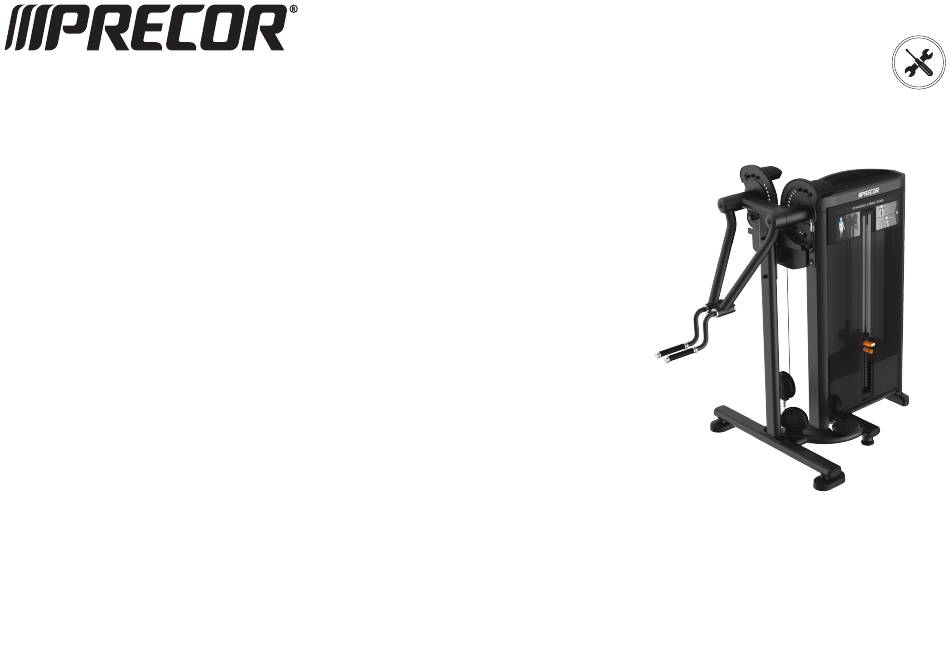

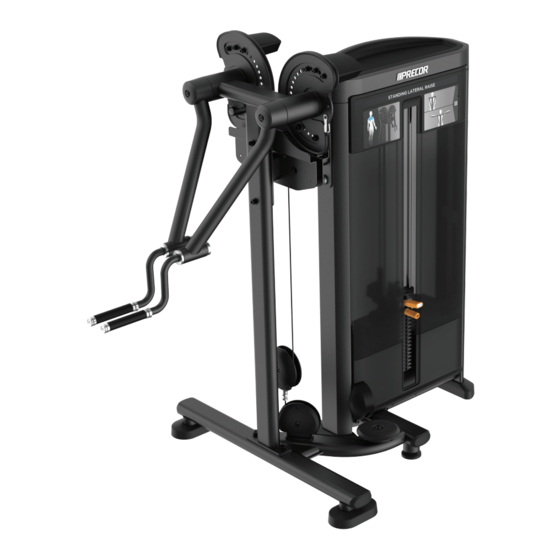

- Page 1 FRANÇAIS Gamme de machines de musculation Resolute™ à charge guidée Élévations latérales debout RSL 502 Guide d’assemblage...
-
Page 2: Exigences Relatives À L'assemblage
Il faut environ 90 minutes pour assembler cet appareil. Si c’est la première fois que vous assemblez un tel appareil, prévoyez plus de temps. ATTENTION Un minimum de deux personnes est nécessaire pour assembler l’équipement. NE TENTEZ PAS de l’assembler par vous-même. Precor recommande l’ancrage au sol de l’appareil de musculation au niveau de chaque point d’ancrage. -
Page 3: Liste Des Pièces
Vis à tête plate M12 x 30 mm Carénage, panneau supérieur avant Arbres, petits Carénage, plateau supérieur Étiquettes de poids Poids de 4,5 kg (10 lb) Embouts de protection ©2025 Precor Inc. | Élévations latérales debout RSL 502 | Guide d’assemblage... -
Page 4: Assemblage Du Cadre
Assemblez le cadre de support à la pile de poids 2 vis à tête creuse M12 x 35 mm 2 rondelles bombées argentées Outil : Clé hexagonale, 10 mm ©2025 Precor Inc. | Élévations latérales debout RSL 502 | Guide d’assemblage... -
Page 5: Pièces Mobiles
(La gauche et la droite s’entendent du côté de l’utilisateur ; repérez les étiquettes L et R sur chaque bras pour les placer correctement.) ©2025 Precor Inc. | Élévations latérales debout RSL 502 | Guide d’assemblage... - Page 6 Du côté de l’utilisateur, placez les couvercles de bras pivotant, insérez les pièces de fixation et serrez complètement. 2 vis à tête creuse M10 x 25 mm 2 rondelles, 11 mm (pour les couvercles) Outils : Maillet Clé hexagonale, 8 mm ©2025 Precor Inc. | Élévations latérales debout RSL 502 | Guide d’assemblage...
-
Page 7: Faire Passer Le Câble
Clé plate, 19 mm et remettez les dispositifs de retenue en place. Serrez à un couple Clé dynamométrique de 67 Nm (50 ft-lb). ©2025 Precor Inc. | Élévations latérales debout RSL 502 | Guide d’assemblage... - Page 8 à l’arrière. Mettez la plaque supérieure sur les poids. Les poids 1 structure de la plaque supérieure et la plaque supérieure doivent être alignés à ras du côté utilisateur. ©2025 Precor Inc. | Élévations latérales debout RSL 502 | Guide d’assemblage...
- Page 9 1 vis à tête creuse M10 x 65 mm de la pile de poids. 2 rondelles, 11 mm 1 contre-écrou nylon M10 Outils : Clé hexagonale, 8 mm Clé à douille, 17 mm ©2025 Precor Inc. | Élévations latérales debout RSL 502 | Guide d’assemblage...
- Page 10 étiquettes. Alignez de nouveau les étiquettes au besoin, puis appuyez fermement sur les poids. Frottez vigoureusement et minutieusement pour les coller. Enlevez le surplus d’étiquette et frottez à nouveau les étiquettes restantes. Lubrifiez les tiges de guidage avec un lubrifiant à base de Teflon, tel que le lubrifiant Tri-Flow Superior Lubricant. Enlevez l’excédent à l’aide d’un chiffon ou d’un mouchoir en papier propre. ©2025 Precor Inc. | Élévations latérales debout RSL 502 | Guide d’assemblage...
-
Page 11: Installer Le Carénage
sur le dessus et fixez-le. Outils : Clé hexagonale, 8 mm Le couple de serrage recommandé est de 34 Nm (25 ft-lb). Clé dynamométrique Emboîtez fermement le plateau supérieur dans son emplacement. ©2025 Precor Inc. | Élévations latérales debout RSL 502 | Guide d’assemblage... -
Page 12: Terminer L'assemblage
• Vérifiez que toutes les vis et l’écrou de retenue du câble sont bien serrés. Veillez à ce qu’ils respectent les couples de serrage indiqués dans le guide d’assemblage. • Reportez-vous au Guide d’entretien RSL fourni avec votre produit ou consultable en ligne sur www.precor.fr pour obtenir plus d’informations sur l’entretien de l’appareil conformément à la garantie. Élévations latérales debout RSL | Guide d’assemblage | P/N CW39590-131 FRN...
