Precor Resolute RSL 502 Guide D'assemblage page 10

9
17 17
46 46
29 29 35 35
10
11
41 mm 41 mm
12
13
©2025 Precor Inc. | Élévations latérales debout RSL 502 | Guide d'assemblage
1 rondelle en caoutchouc
noire 29 29
1 rondelle argentée,
13,5 mm (diam. int.) x 35 mm
(diam. extér.) 46 46
25 mm
Outil : Clé dynamométrique
1 étiquette de poids

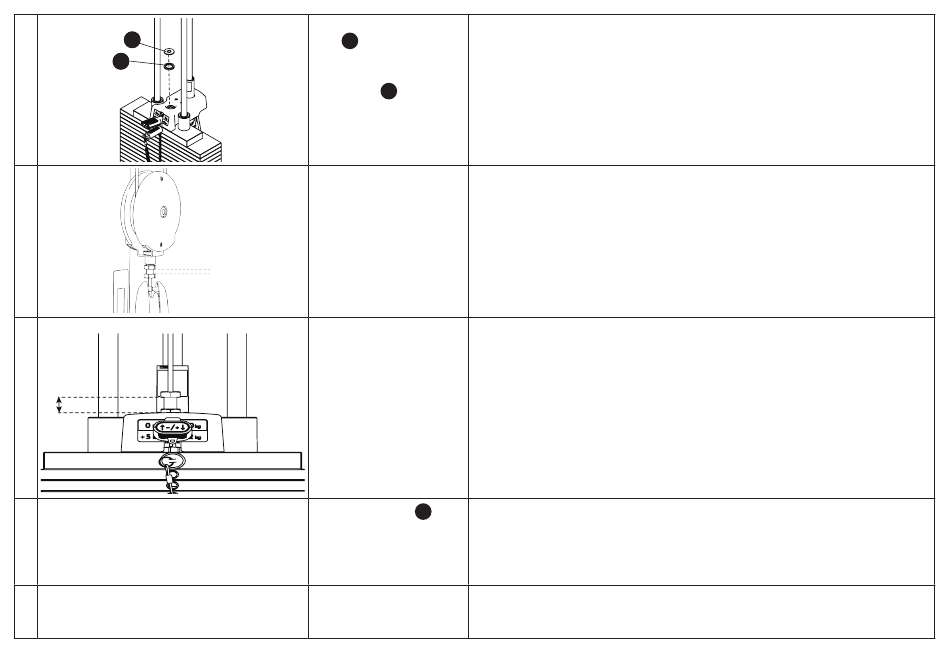

Placez les rondelles dans la partie supérieure du connecteur de câble dans la poignée
du poids supplémentaire.
Connectez les poulies. Vissez ensemble jusqu'à ce que les boulons ne soient pas espacés
de plus de 25 mm.
Fixez le câble à la pile de poids. Vissez le boulon dans la structure de la plaque supérieure
jusqu'à ce que le câble respecte TOUTES les exigences suivantes.
9 Le poids supérieur commence à se séparer du deuxième poids.
9 La goupille peut être insérée facilement dans chaque poids.
9 Le poids supplémentaire s'enclenche lorsque le loquet est en position basse.
9 L e boulon de câble comprend au moins six pas de filetage dans la tige du sélecteur
du poids supplémentaire.
L'espace entre la partie inférieure du contre-écrou et la partie supérieure de la rondelle
41 mm (1,61 po).
ne doit pas dépasser
Serrez le boulon de blocage contre la tige de sélection à un couple de 81 Nm (50 pi-lb).
Vérifiez et ajustez les raccordements des câbles au niveau des poulies si nécessaire.
25 25 Retirez le verso des étiquettes. Alignez les trous du haut des étiquettes et le poids supérieur
et placez la goupille dans le trou. Retirez la goupille et placez-la dans un trou plus bas sur
les étiquettes. Alignez de nouveau les étiquettes au besoin, puis appuyez fermement sur
les poids. Frottez vigoureusement et minutieusement pour les coller. Enlevez le surplus
d'étiquette et frottez à nouveau les étiquettes restantes.
Lubrifiez les tiges de guidage avec un lubrifiant à base de Teflon, tel que le lubrifiant
Tri-Flow Superior Lubricant. Enlevez l'excédent à l'aide d'un chiffon ou d'un mouchoir
en papier propre.
10
