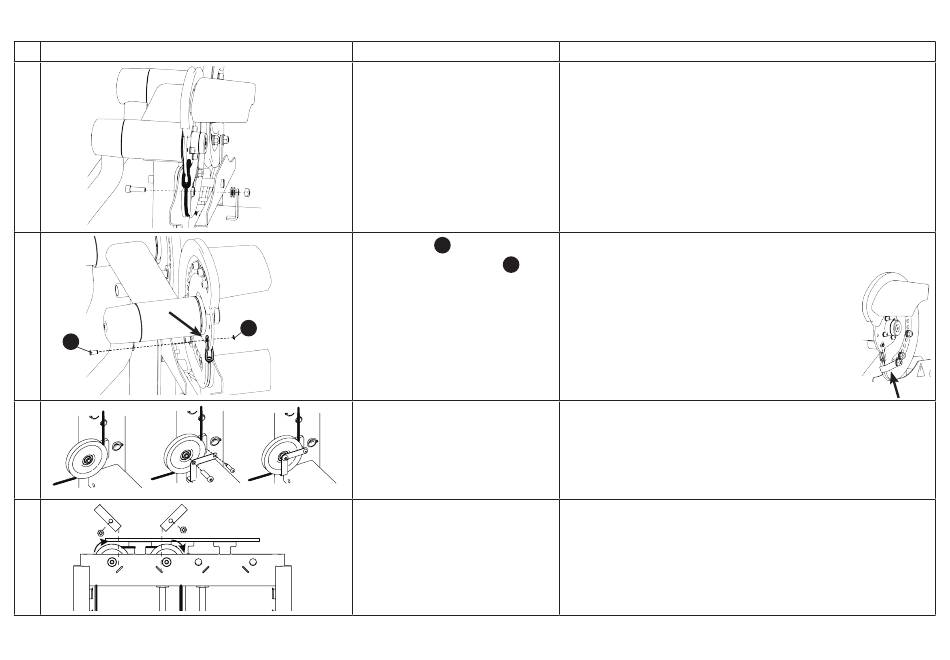

Faire passer le câble
1
2
50 50
3
4
©2025 Precor Inc. | Élévations latérales debout RSL 502 | Guide d'assemblage
Matériel
Outils : Clé hexagonale, 8 mm
Clé plate, 10 mm
2 arbres, petits
2 anneaux de retenue, 8 mm
Outils : Pince à anneau de retenue
32 32
Outils : Clé hexagonale, 8 mm
Clé hexagonale, 4 mm
Outils : Clé hexagonale, 8 mm
Clé plate, 19 mm
Clé dynamométrique
Instructions
Retirez les dispositifs de retenue de câble des cames gauche et droite.
Alignez l'extrémité du câble avec le trou de la came droite comme illustré.
50 50
32 32
Fixez avec un petit arbre et un anneau de retenue. Répétez l'opération
pour la came gauche et l'autre câble.
Acheminez le câble et remettez en place les dispositifs
de retenue de câble retirés lors de l'étape précédente
(le clip doit être orienté vers l'extérieur et non vers le bas).
Serrez complètement.
Pour faire passer le câble autour de la poulie inférieure de la pile de
poids, retirez le dispositif de retenue de câble. Faites passer le câble
autour de la poulie, puis remettez le dispositif de retenue de câble
en place.
Pour faire passer le câble dans les poulies supérieures de la pile de
poids, retirez les dispositifs de retenue de câble, faites passer les câbles
et remettez les dispositifs de retenue en place. Serrez à un couple
de 67 Nm (50 ft-lb).
