HUUM CORE Mode D'emploi page 36

LIITE1.Viimeistelynasennus

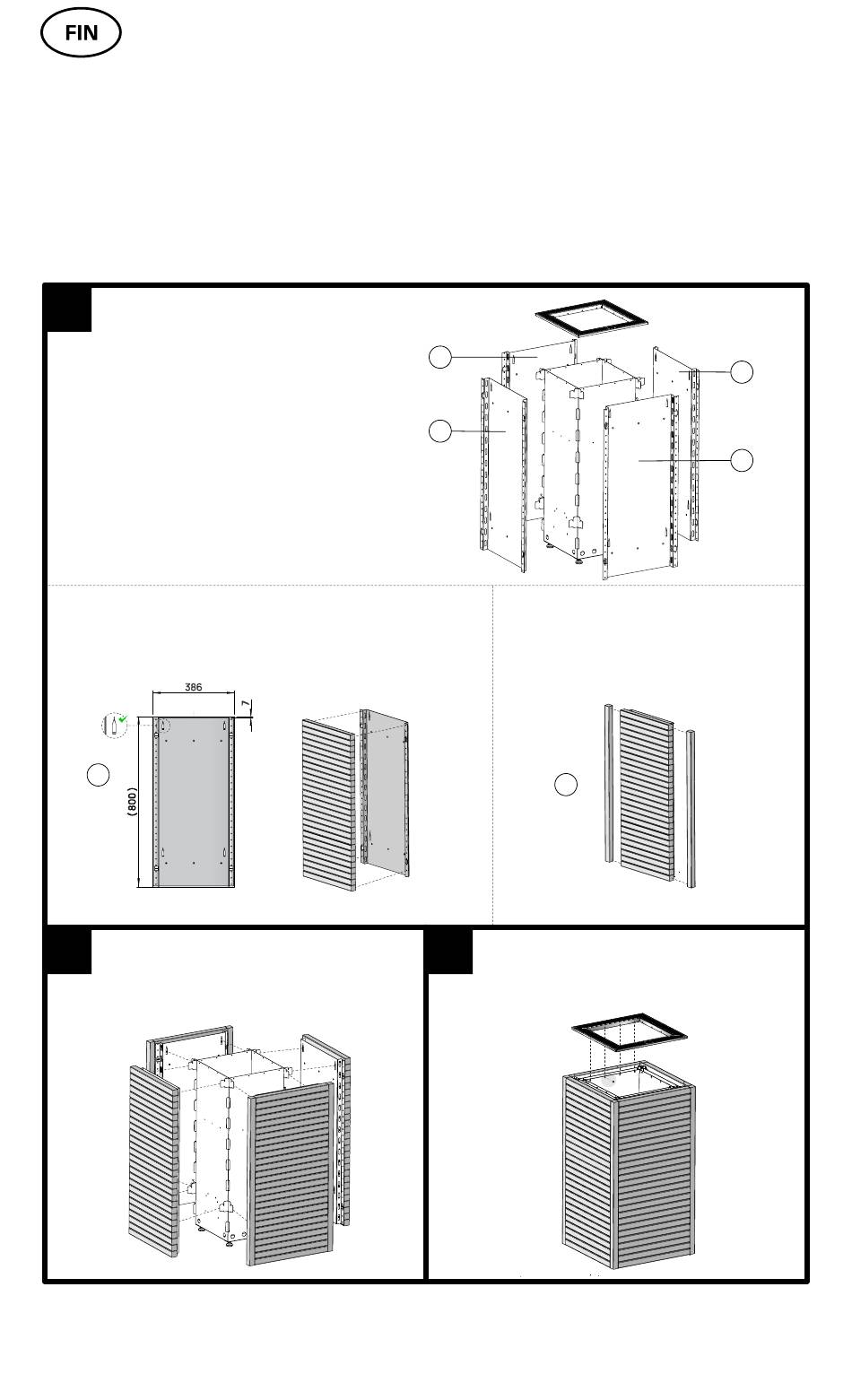

Vaakasuuntaisenviimeistelynjalevynasentaminen
1
Esivalmistele suojakilvet (4 kpl)
Alla olevat ohjeet on tarkoitettu suosituksina
sovellettaviksi ja tarkoitettu vaakasuuntaisista
puulaudoista tai levyn kiinnittämiseen CORE
sähkökiukaaseen.
Huom! Kysy oikeiden kiinnitysvälineiden ja
työkalujen valitsemiseen neuvoja alan asian-
tuntijalta.
Huom! Varmista, että materiaali, jolla aiot
viimeistellä kiukaan, soveltuu tähän käyttötar-
koitukseen. Tarvittaessa pyydä neuvoja alan
asiantuntijalta.
Huom! Kiukaan yhden sivupaneelin paino
viimeisteltynä ei saa ylittää 20 kg.
1
Viimeistelyn kiinnittäminen suojakilpeen
Valitse viimeistelyn kiinnittämiseen sopivat ruuvit. Ruuvin
maksimihalkaisija on 4,2 mm. Tarvittaessa pyydä neuvoja alan
asiantuntijalta.
386
Aukot ylöspäin
A
2
Kiinnitä esivalmistellut suojakilvet
kiukaaseen.
Varmista, että kiukaan alle jäisi min 25 mm
ilmaväli.
36
B
A
2
2x
x 4
3
Laita peitelistat kiukaaseen ja kiinnitä
ne M4,2x9,5 ruuveilla
(toimitukseen kuuluu 16 ruuvia).
Kulmalistalla varustetut suoja-
kilvet
Suosituksena on, että tässä vaiheessa
kiinnität kulmalistat kahden suojakilven
listoihin.
B
2x
A
B
x 2
