1
2
13

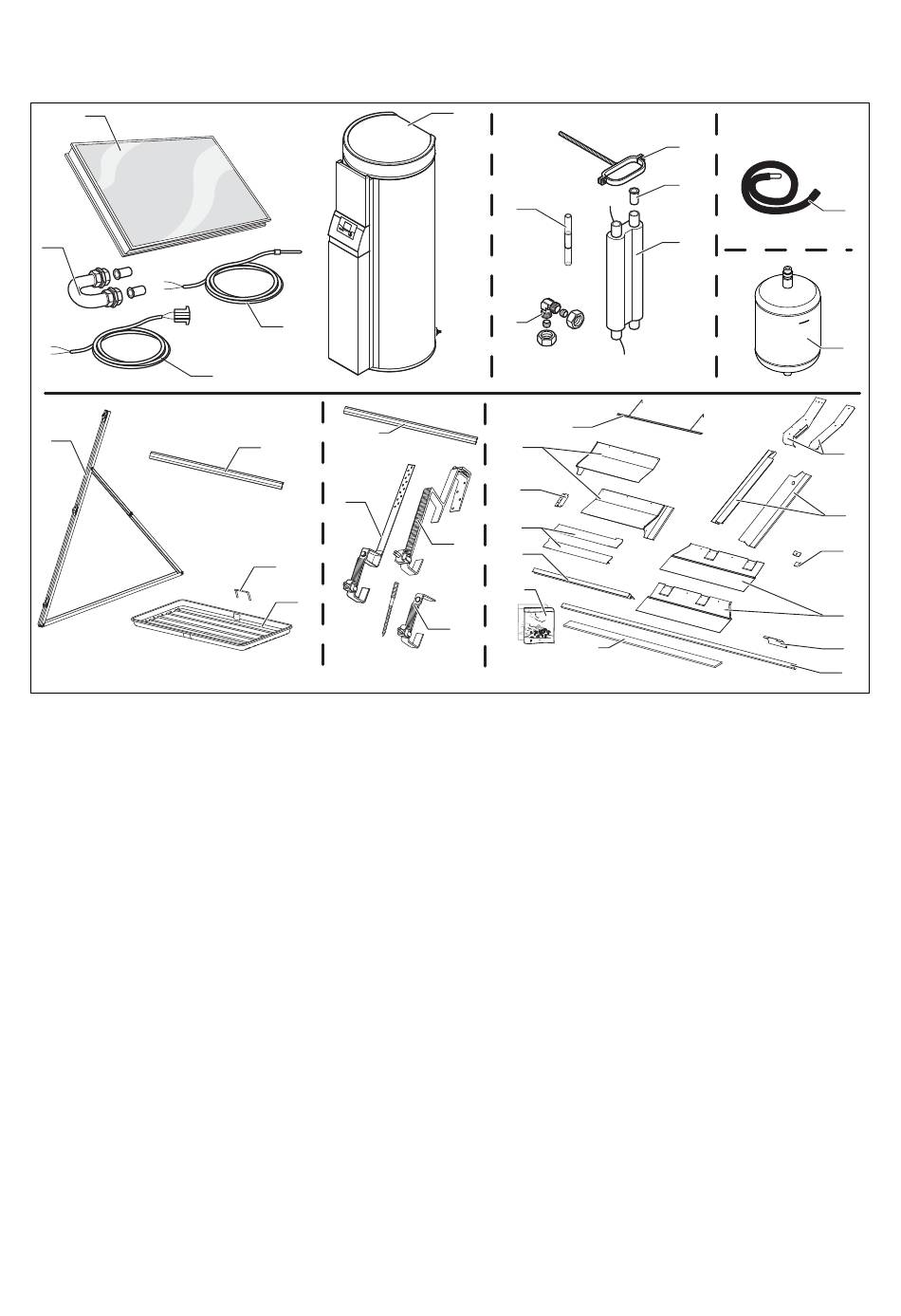

Fig. 2.1 Contenu de la livraison et accessoires du systèmes
auroSTEP
Légende :
Colisage :
1 Capteur auroTHERM classic VFK 135 D (2 pièces)
2 Isolation tubulaire, résistante aux chocs provoqués par les becs
d'oiseaux, longueur 0,75 m
3 Sonde du capteur
4 Conduite de connexion c!/C2
5 Ballon de stockage VIH SN 250 i
Tube solaire en cuivre 2 en 1 (accessoire) :
6 Joint droit
7 Bague à sertir coudée
8 Support pour tube solaire en cuivre
9 Douille d'appui
10 Tube en cuivre solaire 2 en 1, longueur 10 m
10 Tube en cuivre solaire 2 en 1, longueur 20 m
Autres accessoires :
11 Isolation tubulaire, résistante aux chocs provoqués par les becs
d'oiseaux, longueur 0,75 m
12 Cuve retour solaire
Accessoires pour montage sur toit plat :
13 Bâti
14 Rail de montage
15 Bac à gravier
16 Clip de sécurité pour bac à gravier
Description du système auroSTEP 0020054749_00
4
3
17
14
19
16
15
Description du système 2
5
6
7
33
32
31
30
18
29
28
20
27
Accessoires pour montage sur toiture :
17 Rail de montage
18 Griffe de fixation type P pour tuiles mécaniques
19 Griffe de fixation type S pour tuile plate ou ardoise
20 Kit de fixation vis d'extrusion : étrier, vis d'extrusion M12x280
avec trois écrous, bague d'étanchéité EDM et rondelle
Accessoires pour montage intégré au toit :
21 Connecteur de tôle de faîtage haut/bas
22 Pièce latérale droite / gauche
23 Collier de serrage intérieur / extérieur
24 Pièce avant droite / gauche
25 Embout de profilé
26 Volige
27 Planche d'appui
28 Kits de vis
29 Baguette d'arrêt
30 Tôle intermédiaire horizontale
31 Ecarteur
32 Tôle de faîtage droite/gauche
33 Barre pour tuiles
8
9
11
10
12
21
22
23
24
25
26
3
