Machine Translated by Google

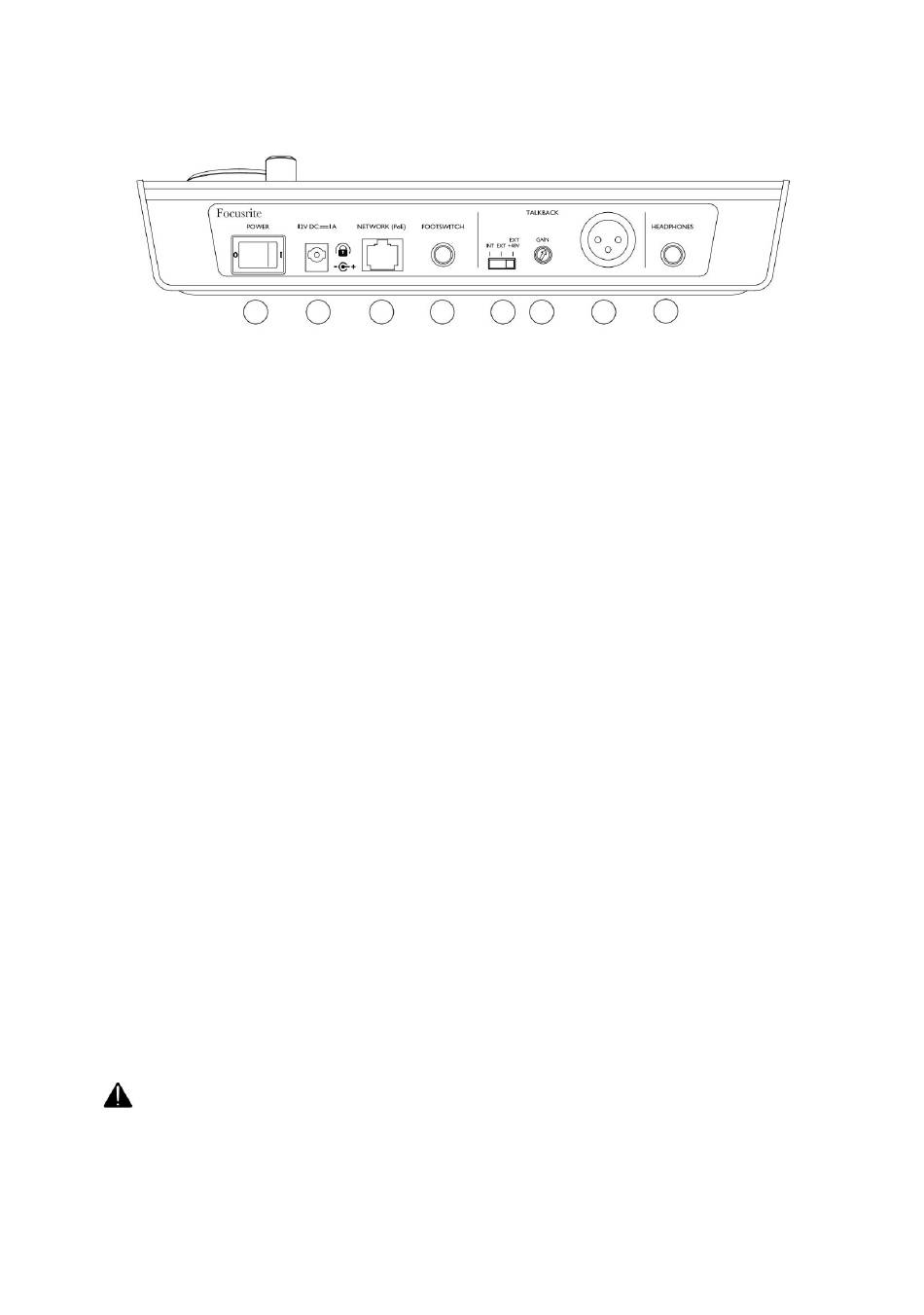

Panneau arrière
1 port réseau / entrée d'alimentation principale*
Connecteur RJ45 pour le réseau Dante. Utilisez un câble réseau Cat 5e ou Cat 6 standard pour connecter RedNet R1
à un commutateur réseau Ethernet.
L'alimentation par Ethernet (PoE) peut être utilisée pour alimenter RedNet R1. Connectez une source Ethernet
correctement alimentée.
2 Entrée d'alimentation secondaire*
Entrée CC avec connecteur de verrouillage pour une utilisation là où Power-over-Ethernet (PoE) n'est pas disponible.
Peut être utilisé en conjonction avec PoE.
Lorsque les deux alimentations sont disponibles, PoE sera l'alimentation par défaut.
3 Interrupteur d'alimentation
4 entrées pédale
La prise mono 6,35 mm fournit une entrée de commutation supplémentaire. Connectez les bornes jack pour activer. La
fonction de commutation est attribuée via le menu RedNet Control Tools. Voir page 20
5 Sélecteur de micro Talkback
L'interrupteur à glissière sélectionne le micro interne ou externe comme source de talkback. Sélectionnez Ext + 48V
pour les micros externes nécessitant une alimentation fantôme +48V.
6 Gain de réponse
Réglage du volume Talkback pour la source micro sélectionnée.
7 Entrée micro externe Talkback
Connecteur XLR symétrique pour entrée micro talkback externe.
8 Prise casque
Prise stéréo standard 1/4" pour casque.
*Pour des raisons de santé et de sécurité, et pour vous assurer que les niveaux ne sont pas dangereux, n'allumez pas le RedNet
R1 pendant la surveillance au casque, sinon vous pourriez entendre un « bruit sourd ».
Reportez-vous à l'annexe à la page 21 pour le brochage des connecteurs.
3
2
1
4
5
6
7
8
8
