Perfinox 4024 VI R - Perfinox 4034 VI R
Carte ACI
électrode
ballon
Ballon sanitaire avec système ACI
Circulateur
sanitaire
Boîtier de
raccordement
électrique
Boîtier électronique
LMU
Raccordements électriques d'un ballon sanitaire
Les raccordements électriques s'effectuent sur le
tableau de la chaudière (fig. 27).
•
Circulateur sanitaire :
bornes X2-04 du boîtier électronique LMU
-
Raccorder préalablement le circulateur sanitaire sur le
faisceau fourni avec le kit sanitaire (073430).
-
Fixer le boîtier de raccordement à l'aide de l'adhésif.
•
Sonde sanitaire :
bornes X10-05 du boîtier électronique LMU
•
Ballon sanitaire avec système ACI :
Le système ACI doit être branché directement sur une
alimentation électrique indépendante et être en
permanence sous tension.
Rappel : Les câbles de sondes et du secteur ne doivent
pas être placés dans le même passe-câbles et chemin
de câbles.
Notice de référence "1238"
N
230V - 50Hz
L

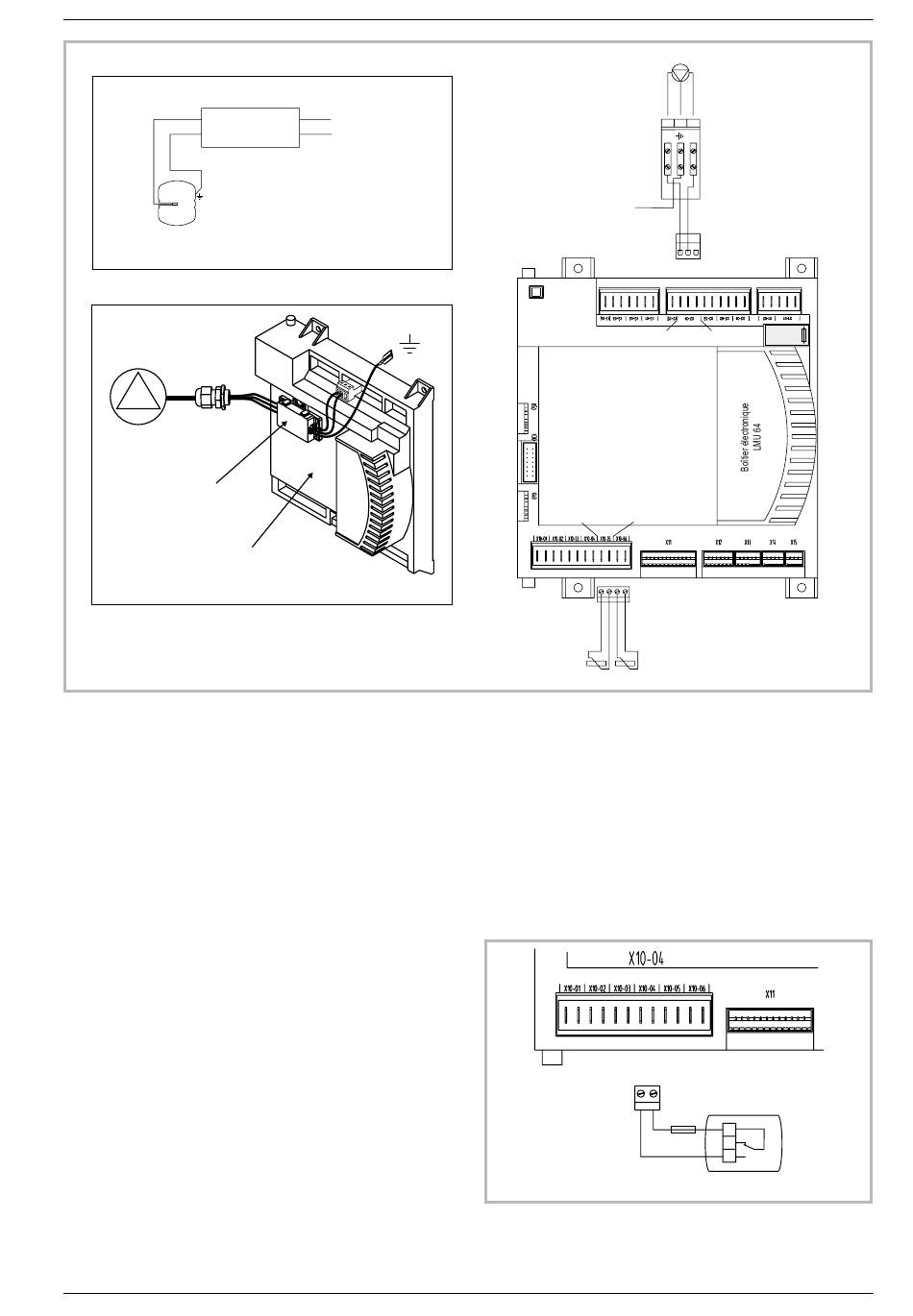

Figure 27 - Raccordements électriques d'un ballon sanitaire
X10 - 05
Sonde sanitaire
2.12. Modem téléphonique
Il est possible de commander la mise en route ou mise
hors-gel de la chaudière via un contact modem (type
Siemens TEL 110).
Raccorder la sortie de la commande téléphonique sur
les bornes X10-04 du boîtier électronique (LMU).
Fig. 28 - Modem téléphonique
Circulateur
sanitaire
N
L
GNYE
RD
BU
3 2 F
X2 - 04
Sonde extérieure
6 A
C
R
T
TEL110
29
