Inclinaison (débit d'air vertical)
4.4.
•
Lors de l'installation du Multi-Steam dans un conduit à débit d'air vertical, assurez que le collecteur de
vapeur est incliné correctement.
•
Le collecteur du Multi-Steam doit être incliné vers l'évacuation de condensat.
•
Une pente minimum de 10 dégrées doit être conservée sur les tubes de dispersion pour permettre au
condensat d'évacuer vers le collecteur.
•
Les œillets doivent être perpendiculaire au débit d'air.

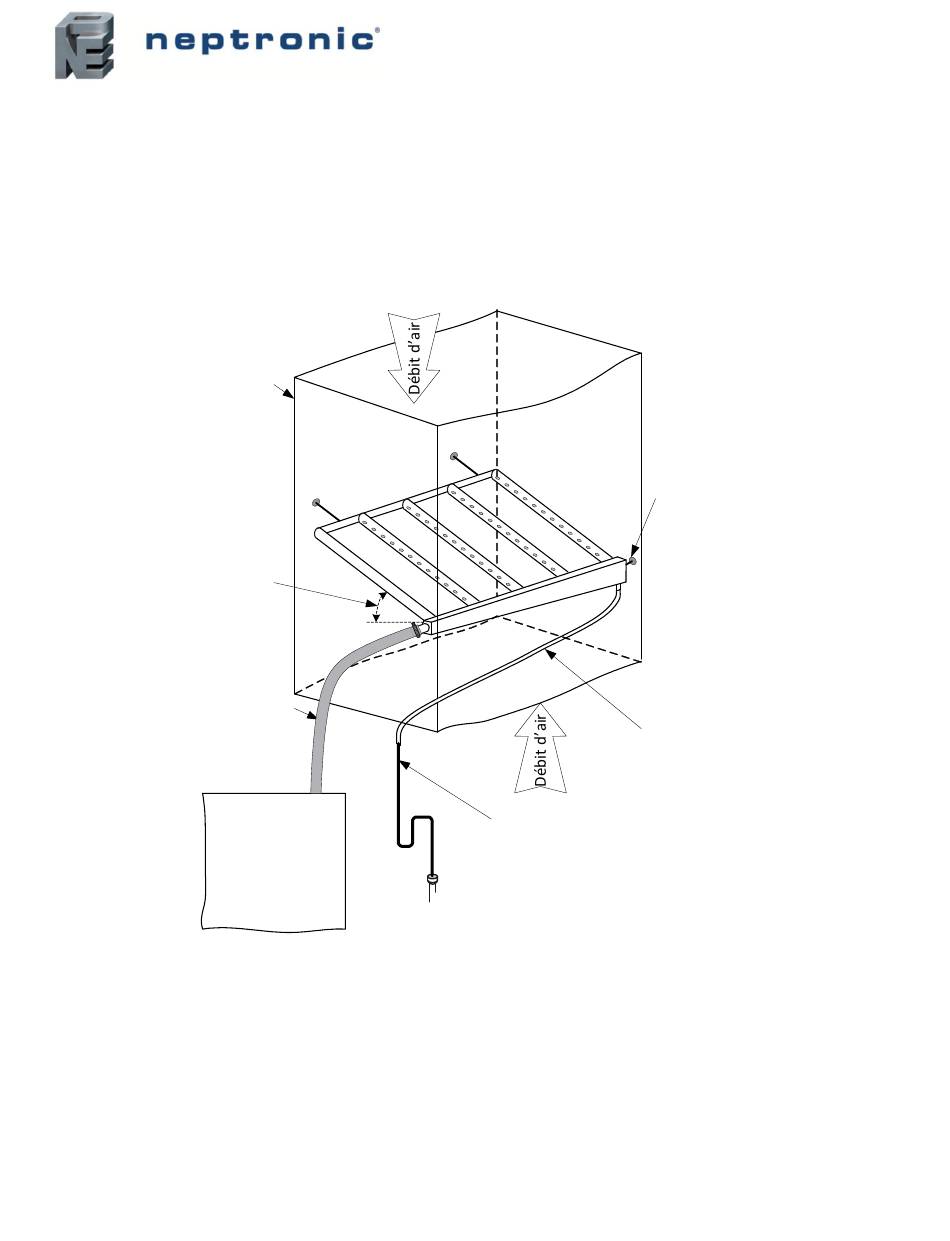

Installation de Multi-Steam typique (débit d'air vertical)
4.5.
Conduit d air
Pente de 10% intégrée
dans le design du
collecteur
Tuyau flexible ou rigide pour
alimentation de vapeur à l
humidificateur (par autres)
Humidificateur
www.neptronic.com
Neptronic
Séparateur de condensat
et évacuation de plancher
(par autres)
(Fig. 4)
Multi-Steam
Manuel d'utilisation
Assemblage avec tige, vis,
écrous, et rondelles (par autres)
Tuyau d évacuation de
condensat (par autres)
5
