6.2.1 Automatische Adresseneinstellung
Diese Methode ist zu empfehlen, wenn mehrere
CPL-3DMX verwendet werden und das erste Gerät
die Startadresse 1 erhalten soll:
1) An allen CPL-3DMX alle DIP-Schalter (2) in die
untere Position (OFF) stellen .

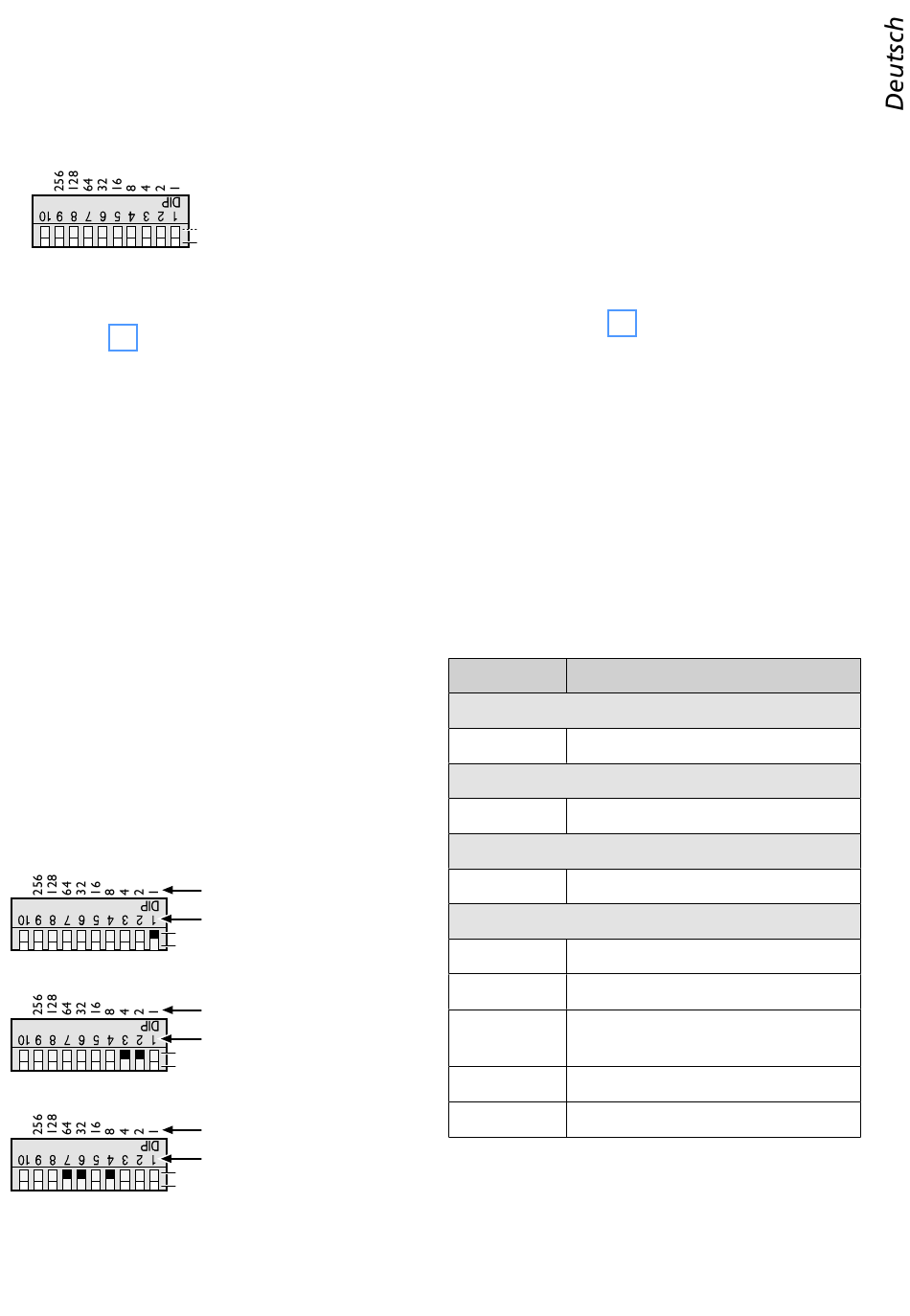

Abb. 4 automatische Einstellung: alle Schalter auf OFF
2) Alle CPL-3DMX über die Anschlüsse DMX INPUT
(5) und DMX OUTPUT (6) miteinander verbinden
( ☞ Kap . 6 .1) und einschalten .
3) Am ersten CPL-3DMX (das direkt am Lichtsteu-
ergerät angeschlossen ist) die Taste AUTO DMX
ADDRESS (3) fünf Sekunden lang gedrückt hal-
ten, bis die angeschlossenen LEDs erlöschen .
Nach kurzer Zeit leuchten die LEDs wieder . Die
Startadresse des ersten CPL-3DMX ist nun auf 1
eingestellt . Die Startadressen der folgenden CPL-
3DMX sind je weils auf die nächste freie DMX-
Adresse eingestellt:
2 . Gerät auf Adresse 5
3 . Gerät auf Adresse 9
4 . Gerät auf Adresse 13
5 . Gerät auf Adresse 17 usw .
6.2.2 Manuelle Adresseneinstellung
Die Startadresse wird als Binärzahl mit den
DIP-Schalter Nr . 1 – 9 (2) eingestellt . Sie ergibt sich
durch die Addition der Stellenwerte der Schalter,
die auf „ON" gestellt sind . (Der Schalter Nr . 10 ist
ohne Funktion .)
Beispiele für die Startadressen 1, 6 und 104:
ON
OFF
Abb. 5 Startadresse 1: Schalter Nr. 1 auf ON
ON
OFF
Abb. 6 Startadresse 6: Schalter Nr. 3 und 2 auf ON
ON
OFF
Abb. 7 Startadresse 104: Schalter Nr. 7, 6 und 4 auf ON
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR
Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
ON
OFF
Stellenwert
Schalter-Nr.
Stellenwert
Schalter-Nr.
Stellenwert
Schalter-Nr.
Am einfachsten ist es, vom größtmöglichen Stel-
lenwert auszugehen und die kleineren Werte da-
zuzuaddieren, bis sich als Summe die Startadresse
ergibt .
6.3 Steuerung mit dem LED-4C
Das Gerät LED-4C von IMG STAGE LINE ist ein ein-
fach zu bedienendes Steuerpult, mit dem sich auch
das CPL-3DMX steuern lässt . Das LED-4C verfügt
über 4 Kanäle, sodass alle daran angeschlossenen
Geräte nur synchron gesteuert werden können .
Die Startadresse des CPL-3DMX auf 1 oder
auf ein Vielfaches von 4 + 1 (5, 9, 13, ... max . 61)
einstellen, ☞ Kap . 6 .2 . Genaueres zur Bedienung
entnehmen Sie bitte der Anleitung zum LED-4C .

7 Technische Daten

Belastbarkeit: . . . . . . . . . .3 × 1,5 A max.
Stromversorgung: . . . . . . .12 – 24 V⎓, abhängig von den
Ruhestrom: . . . . . . . . . . . .110 mA
Einsatztemperatur:. . . . . . .0 – 40 °C
Abmessungen:. . . . . . . . . .193 × 40 × 72 mm
Gewicht: . . . . . . . . . . . . . .460 g
7.1 DMX-Kanäle
DMX-Wert Funktion
Kanal 1: Rot-Anteil
0 – 255 Helligkeit Rot
Kanal 2: Grün-Anteil
0 – 255 Helligkeit Grün
Kanal 3: Blau-Anteil
0 – 255 Helligkeit Blau
Kanal 4: Dimmer / Musiksteuerung / Stroboskop
0 – 7 Licht aus
8 – 190
Dimmer: dunkel  hell
191 – 200 musikgesteuerter Farbwechsel über
das integrierte Mikrofon
201 – 247 Stroboskop: langsam  schnell
248 – 255 maximale Helligkeit
Änderungen vorbehalten .
