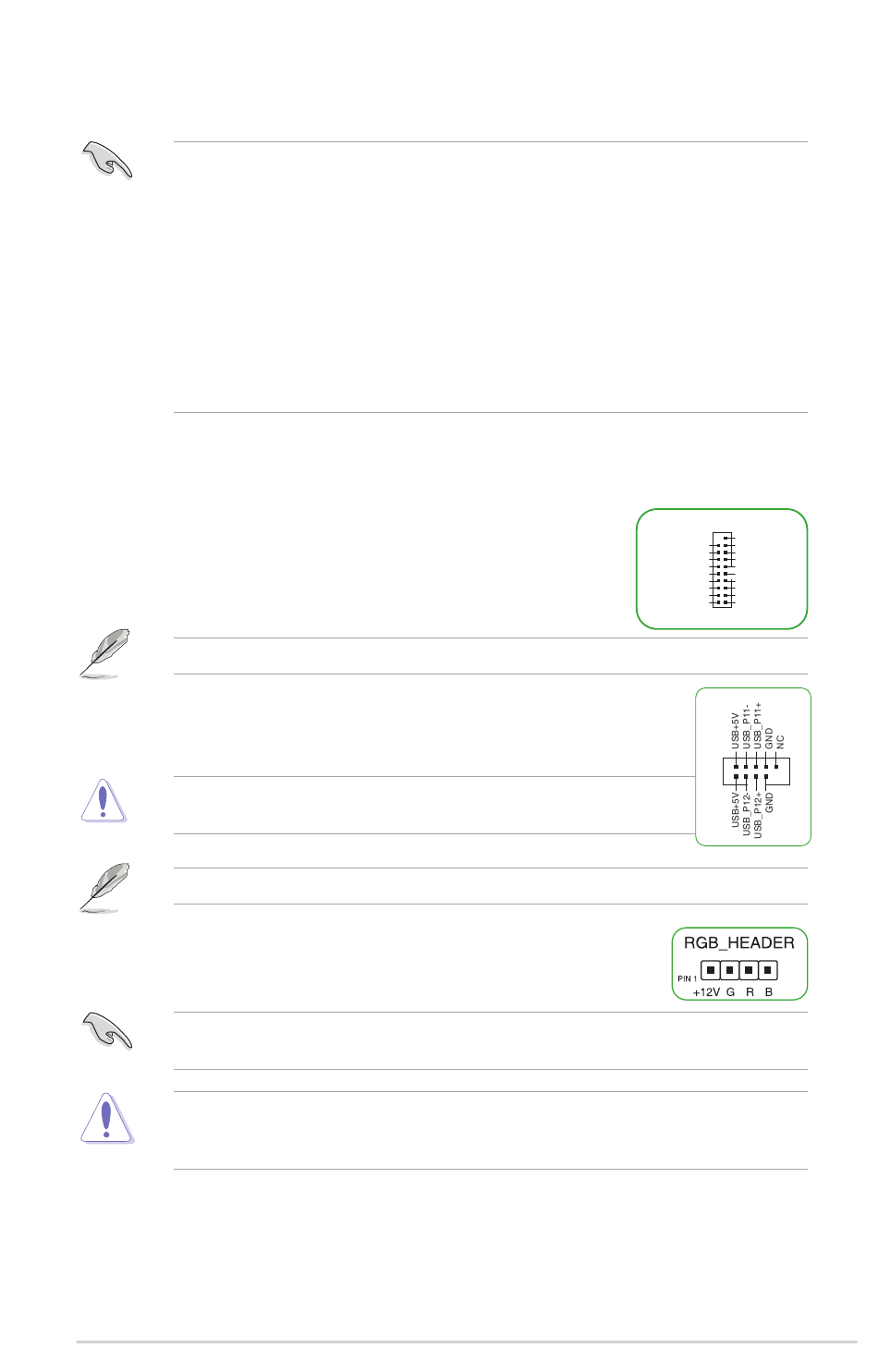

6. Slots M.2 (M Key)
Les slots M.2 vous permettent d'installer des périphériques M.2, tels que des SSD M.2.
•
L'interface M.2_1 prend en charge les lecteurs M Key et périphériques de stockage
2242/2260/2280/22110.
•
L'interface M.2_2 est compatible avec les périphériques de stockage de type M Key et
2242/2260/2280.
•
Les deux interfaces sont compatibles avec la technologie Intel® Optane™ Memory.
•
Les interfaces M.2 prennent en charge des vitesses de transfert de données allant jusqu'à 32
Gb/s.
•
Seule l'interface M.2_2 est compatible avec les périphériques de stockage en mode SATA.
Lorsqu'un périphérique est installé sur le socket M.2_2 en mode SATA, le connecteur
SATA6G_1 est désactivé.
•
Les interfaces M.2 sont compatibles avec la technologie Intel® Rapid Storage (IRST).
7. Port SATA 6 Gb/s
Le port SATA 6 Gb/s permet de connecter des périphériques SATA, tels que des lecteurs optiques ou
disques durs, par un câble SATA.
8. Connecteurs USB 3.2 Gen 1
Ces connecteurs sont dédiés à la connexion de ports USB 3.2 Gen1
supplémentaires.. Le connecteurs USB 3.2 Gen1 fournissent des vitesses
de transfert jusqu'à 5 Gb/s.
Le module USB 3.2 Gen1 est vendu séparément.
9. Connecteurs USB 2.0
Ces connecteurs sont dédiés à la connexion de ports USB 2.0 supplémentaires. Les
connecteurs USB 2.0 fournissent des vitesses de transfert jusqu'à 480 MB/s.
Ne connectez pas de câble 1394 aux ports USB. Le faire peut endommager la
carte mère !
Le module USB 2.0 est vendu séparément.
10. Connecteur RGB
Le connecteur LED RGB permet de brancher des bandes LED RGB.
L'en-tête RGB prend en charge 5050 bandes de LED multicolores RGB (12V / G / R / B), avec une
puissance nominale maximale de 3A (12V), et pas plus de 3 m.
Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et
que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager
la carte mère, les périphériques et/ou les composants.
11. Cavalier d'effacement de mémoire CMOS (Clear CMOS)
Ce connecteur permet d'effacer la mémoire CMOS RTC des paramètres système tels que la date,
l'heure et les mots de passe.
ASUS PRIME H470M-PLUS
PIN 1
USB3+5V
USB3+5V
IntA_P1_SSRX-
IntA_P2_SSRX-
IntA_P1_SSRX+
IntA_P2_SSRX+
GND
GND
IntA_P1_SSTX-
IntA_P2_SSTX-
IntA_P1_SSTX+
IntA_P2_SSTX+
GND
GND
IntA_P1_D-
IntA_P2_D-
IntA_P1_D+
IntA_P2_D+
GND
PIN 1
1-3
