ÉTAPE 1
INSTALLATION
DE
ROTATION
ÉLECTRIQUE
SOUFFLEUSE COMPACTE :

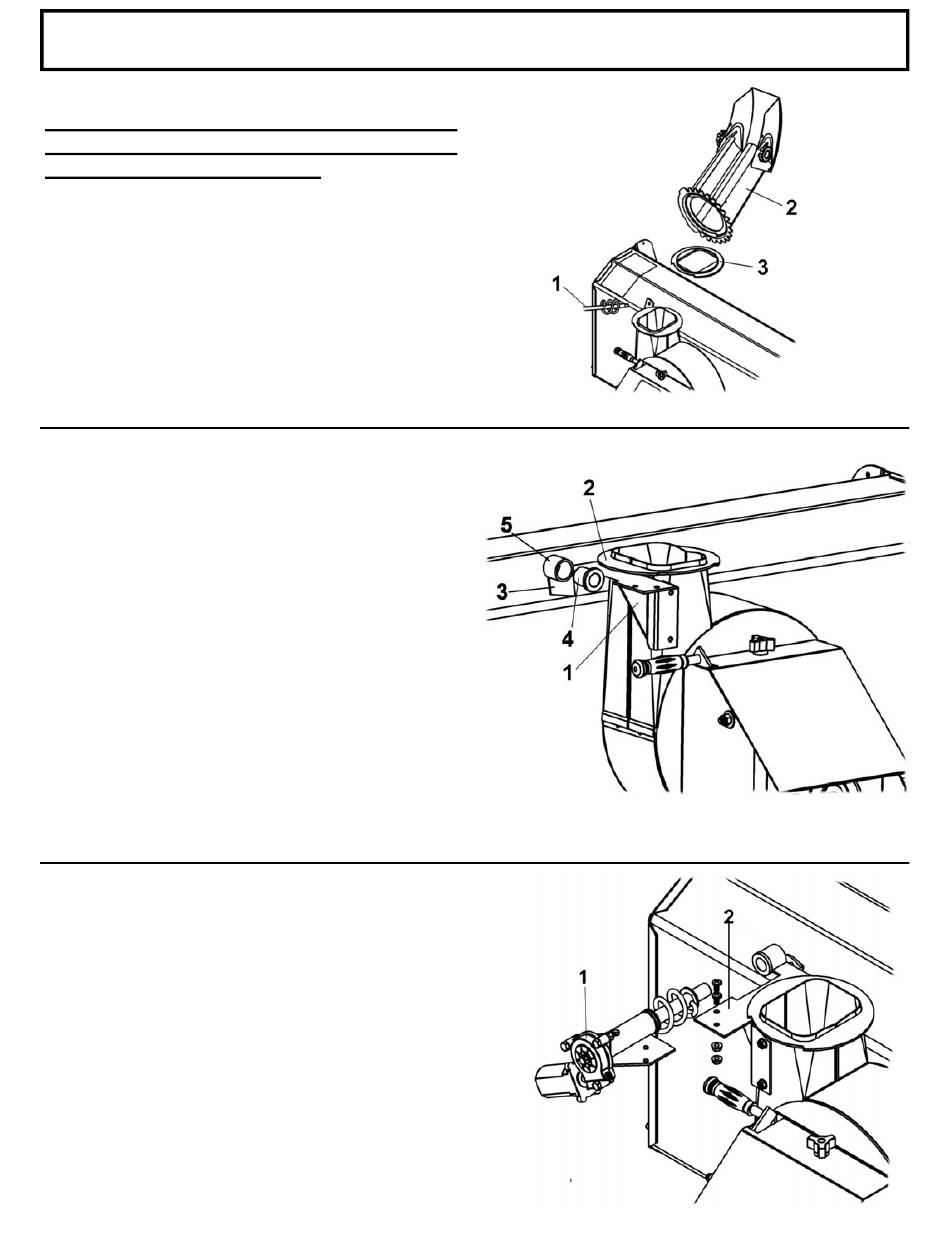

Démonter la spirale de rotation (item 1), la goulotte
(item 2) et le coussinet de rotation (item 3) si déjà
installés.
Installer le support (item 1) sous la base de la
goulotte (item 2) en insérant le boulon soudé dans le
support de la spirale de rotation (item 3) et sécuriser
avec un écrou à bride 3/8".
Placer la partie pliée en angle complètement contre la
parois à la base de la goulotte et sous l'anneau de
rotation de la goulotte.
Retenir en place avec une paire de pince en "C".
En vous servant du support comme un gabarit, percer
deux trous (9/32") dans la base de la goulotte.
Sécuriser en place avec deux boulons hex. de 1/4 x
1/2" et écrous à bride (les têtes à l'intérieur).
Insérer le coussinet de rotation (item 4) dans la
douille (item 5).
Serrer les boulons fermement.
Appliquer de la graisse sur l'extrémité de l'arbre de
la spirale de rotation et l'insérer dans la douille.
Installer le moteur assemblé (item 1) sous le support
(item 2) avec deux boulons hex. 1/4 x 1/2" et écrous
à bride .
Serrer les boulons fermement.
ASSEMBLAGE
L'ENSEMBLE
DE
SUR
LA
4
Démonter la goulotte
Installer le support
Installer le moteur
