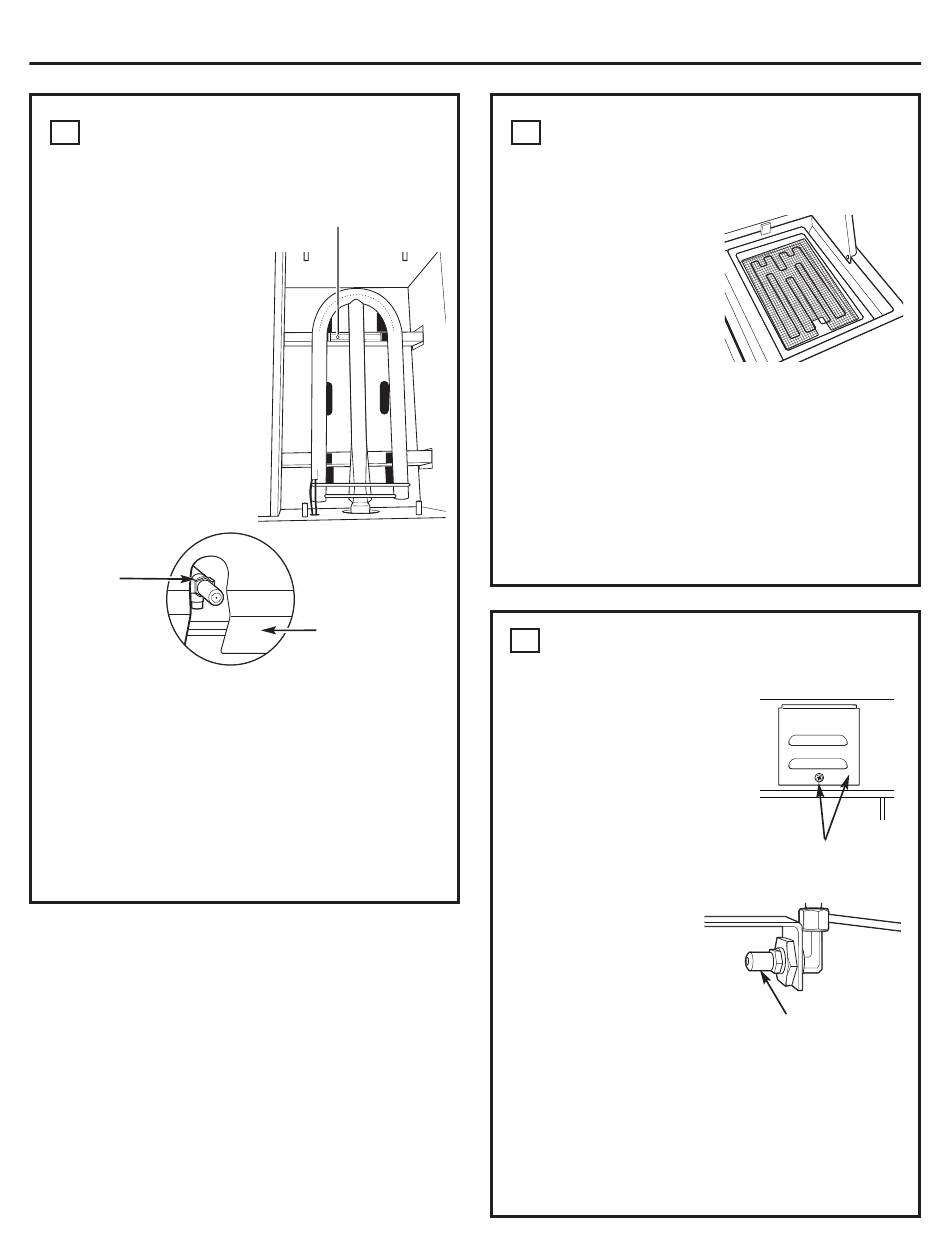

REMPLACEMENT DE TOUS LES
INJECTEURS DU BRÛLEUR
PRINCIPAL EN ACIER INOXYDABLE
A. Enlevez toutes les grilles des
brûleurs et les diffuseurs.
B. Enlevez le boulon de
fixation qui retient le
brûleur en place. Tirez
sur le brûleur vers
l'arrière pour le dégager
du robinet de gaz.
C. À l'aide d'une douille
profonde de 1,2 cm
(1/2 po), enlevez les
injecteurs en laiton à
l'extrémité des robinets
de gaz.
Injecteur du
brûleur du
barbecue
D. Choisissez l'injecteur approprié à l'aide du
tableau «Barbecues Monogram – Tableau
des injecteurs». Installez le nouvel injecteur
sur le robinet du gaz. Serrez-les à l'aide d'une
clé et d'une douille profonde de 1,2 cm (1/2 po).
Le numéro est indiqué sur l'injecteur pour
faciliter son identification.
E. Remettez en place les brûleurs et le boulon
de fixation.
Instructions d'installation
Boulon de fixation
Vue de face à
partir du caisson
du brûleur
2
REMPLACEMENT DE L'INJECTEUR
DU BRÛLEUR INFRAROUGE (sur
certains modèles)
A. Enlevez le boulon de
fixation du côté gauche
du brûleur infrarouge.
Faites glisser le brûleur
vers l'arrière pour le
dégager du robinet
de gaz.
B. À l'aide d'une douille
profonde de 1,2 cm (1/2 po), enlevez l'injecteur
en laiton à l'extrémité du robinet du gaz.
C. Choisissez l'injecteur approprié à l'aide du
tableau «Barbecues Monogram – Tableau
des injecteurs». Installez sur le robinet de gaz le
nouvel injecteur. Serrez-le à l'aide d'une clé et d'une
douille profonde de 1,2 cm (1/2 po).
D. Remettez en place le brûleur et le boulon
de fixation.
3
REMPLACEMENT DE L'INJECTEUR
DU BRÛLEUR INFRAROUGE DU
TOURNEBROCHE
A. À l'aide d'un tournevis
Phillips, enlevez la vis (2 sur
le modèle ZGG540) et le
couvercle d'accès arrière.
B. À l'aide de la clé
de 1,2 cm (1/2 po),
enlevez l'injecteur en
laiton à l'extrémité
du robinet de gaz.
C. Choisissez l'injecteur
approprié à l'aide du
tableau «Barbecues
Monogram – Tableau
des injecteurs». Installez le nouvel injecteur
(2 sur le modèle GZZ540) sur le robinet du gaz.
Serrez-le à l'aide d'une clé de 1,2 cm (1/2 po).
NOTE : Le numéro est indiqué sur
les injecteurs pour en faciliter l'identification.
D. Remettez en place le couvercle d'accès
et les vis d'origine.
6
Couvercle d'accès
arrière et vis
Injecteur du
brûleur infrarouge
