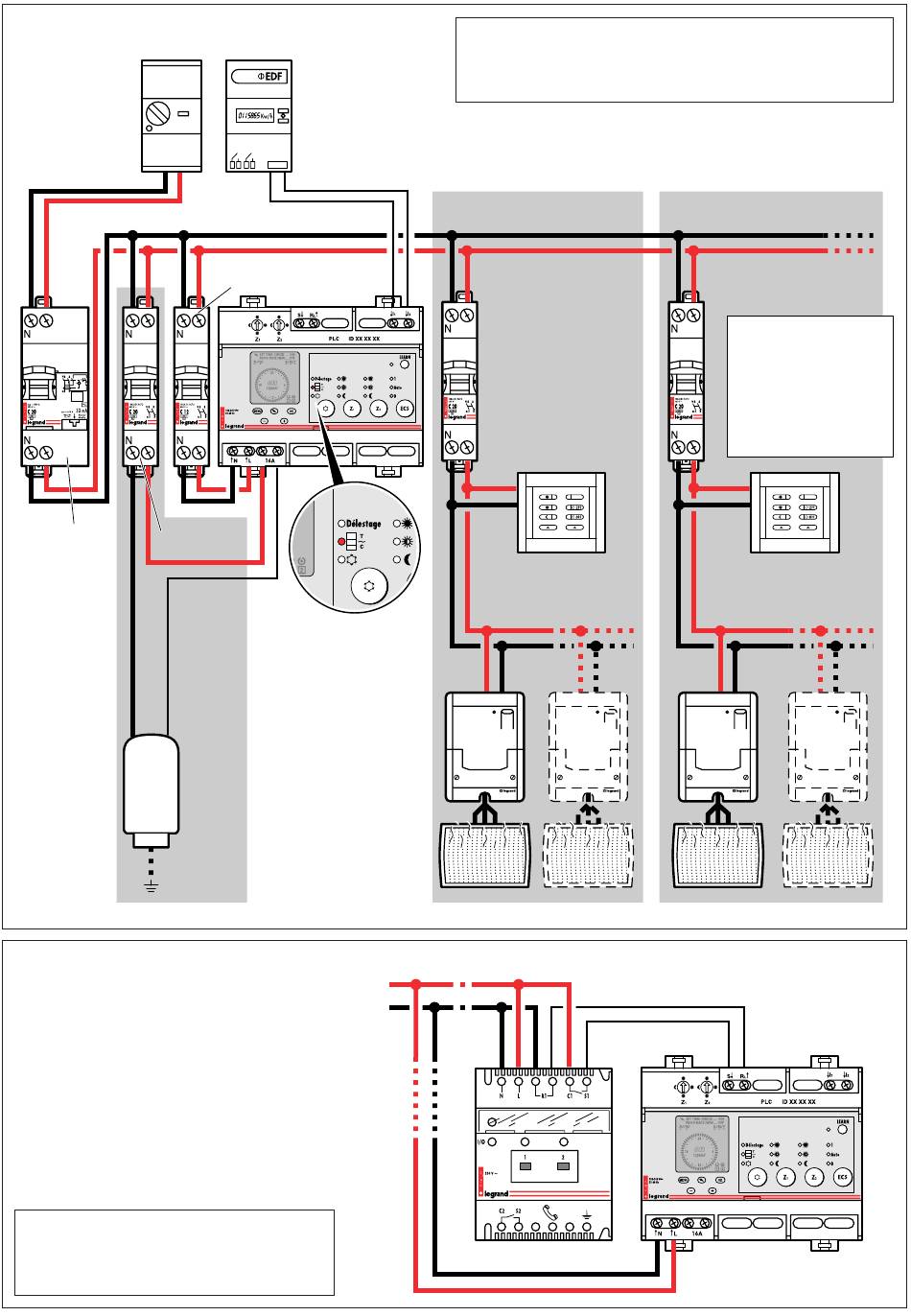

Branchement
Disjoncteur
d'abonné type S
N
Différentiel
réf. 060 20
30 mA
Interconnexion avec un axiophone
Exemple : commande par axiophone
réf. 036 19 (mode poussoir 2 ou 4).
Nota :
Alimenter l'axiophone et le gestionnaire
avec la même phase.
Compteur
électrique
monophasé
multitarifs
L
réf. 060 12
La liaison EDF est correcte
lorsque le voyant téléinfo
est allumé
Récepteur
réf. 845 30
ECS
Nota :
Les zones de chauffage sont définies par apprentissage
et non par câblage (voir guide d'utilisation).
Zone 1
Protection de circuit
réf. 060 20
Commande
de chauffage
réf. 845 29
de sortie
de câble
L
N
Zone 2
Protection de circuit
réf. 060 20
Nota :
Le
raccordement
des commandes de
chauffage peut se
faire en tout point
de l'installation.
Commande
de chauffage
réf. 845 29
