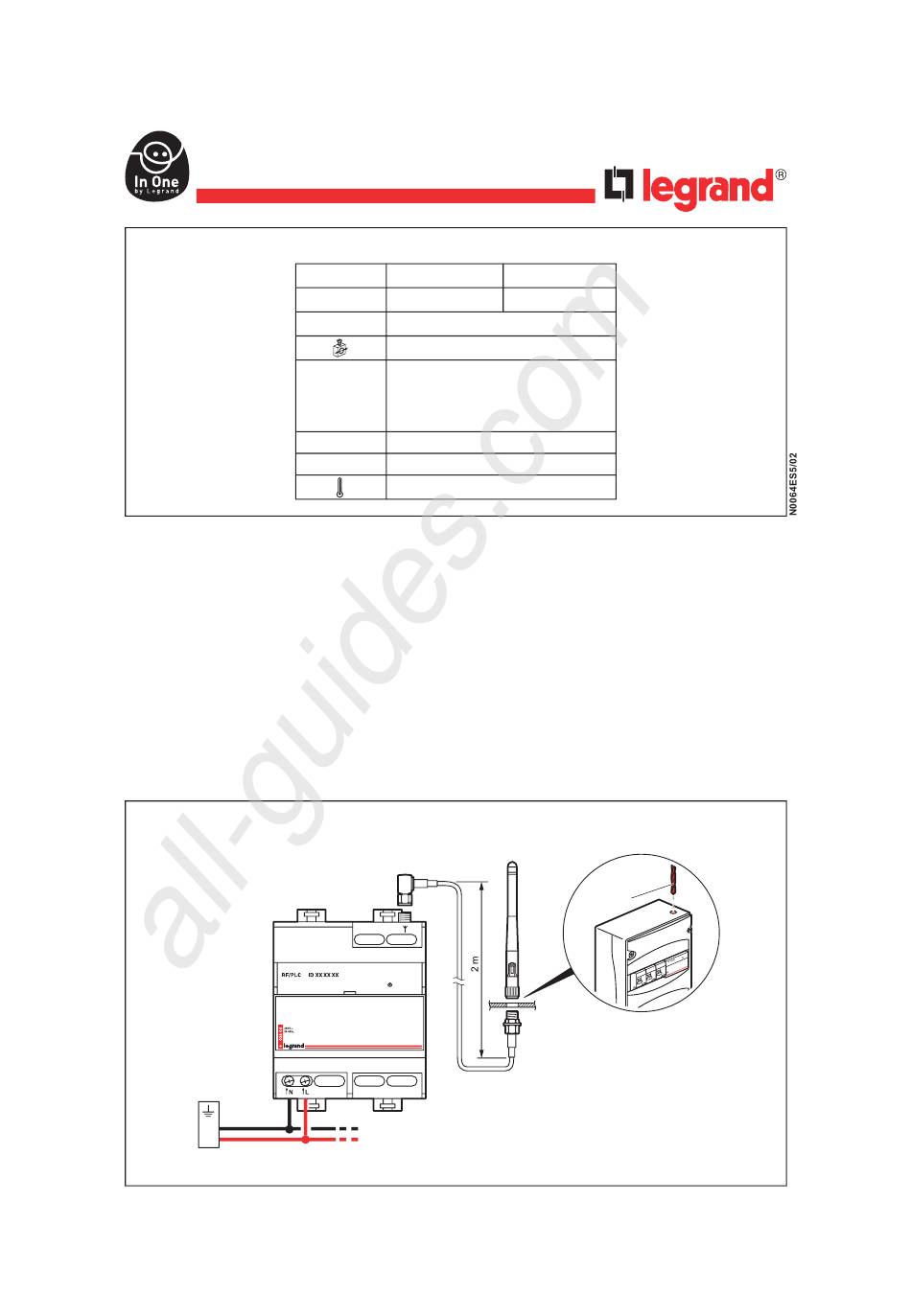

Interface Radio d'évolutivité
036 06 / 29
Caractéristiques
Fréquence RF
Branchement
N
L
036 06
±
Tension
210 - 240 V
Fréquence
50 - 60 Hz
1 x 2,5 mm
CEM 89/336/CEE
Radio EN 300-220
Norme
Sécurité électrique 73/23/CEE
Courant Porteur EN 50065
868,3 MHz
Portée
environ 200 m en champs libre
+ 5°C à + 45°C
2
036 29
±
90 - 130 V
2
Ø 7 mm
