5. Configuration et Connexion

Le MVS-15R est équipé d'un circuit imprimé sur la plaque
moteur. Une télécommande séparée et/ou un détecteur
de CO doivent se régler sur le circuit imprimé récepteur.
2
Démarrer l'appareil
Quand l'appareil est mis sous tension: les LED clignotent
pendant le démarrage du moteur alternativement rouge,
vert, rouge. Ensuite la LED de l'appareil reste allumée en
vert pendant 3 minutes, pendant ce temps, l'appareil est
en mode de chargement et peut être relié à une télécom-
mande ou à un détecteur de CO . Le MVS-15R démarre
2
toujours en position automatique.
Capteur d'humidité (H)
Le ventilateur mesure continuellement l'humidité dans
l'air évacué et le compare avec les mesures enregistrées
des trois dernières minutes.
Si une augmentation significative de l'humidité est
détectée, le ventilateur passera automatiquement à la
position 2.
Lorsque l'appareil détecte une diminution de l'humidité,
le temporisateur sera activé. La temporisation peut être
réglée au moyen du commutateur DIP 8
10
ON
OFF

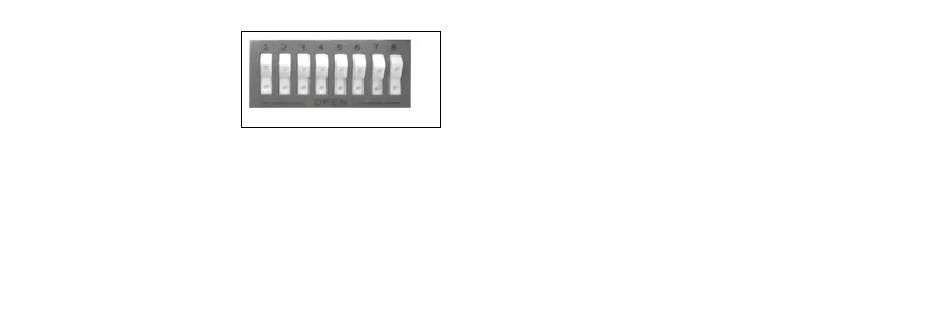

Fig. 9 Commutateurs DIP sur OFF dans MVS-15R
Commutateur DIP 8 = OFF / réglage normal.
Cycle de marche résiduelle de 15 minutes *
Commutateur DIP 8 = ON / réglage étendu.
Cycle de marche résiduelle de 30 minutes
*Réglage d'usine
Connexion de(s) télécommande(s) sur 1 appareil
La télécommande et livré standard avec le VMS-15RB et
la connexion de la télécommande est prévue dans les
paramètres d'usine sur le MVS-15RB. Au total, on peut
connecter jusqu'à 20 composants à l'appareil.
Connexion de(s) télécommande(s) extra
Débranchez l'appareil de la prise pendant 5 secondes.
Replacez ensuite la fiche dans la prise. Les LED rouge et
verte sur l'appareil vont clignoter alternativement, après
quoi la LED verte va rester allumée. Pendant 3 minutes,
l'appareil est en mode de chargement et vous pouvez
connecter la/les télécommande(s) en appuyant simultané-
ment sur les touches <1> et <auto> jusqu'à ce que la LED
sur la télécommande clignote alternativement rouge, vert,
rouge. Quand la connexion de la télécommande est réus-
sie, la LED verte sur l'appareil et celle sur la télécommande
clignotent en vert 10x et l'appareil émet un court signal.
La télécommande est prête à l'emploi. Pour connecter
chaque commande supplémentaire, il suffit de répéter la
procédure mentionnée plus haut.
Réinitialisation de la télécommande
On peut réinitialiser une télécommande en appuyant
simultanément sur les touches ‹défaut› et ‹timer› (3
secondes). En clignotant 2x orange, la commande indique
que la réinitialisation est terminée.
Paramétrer le détecteur de CO
2
La connexion du détecteur de CO est prévue dans les
2
paramètres d'usine sur le MVS-15R CO et standard inlcus.
2
Raccordez le détecteur de CO à la tension de réseau.
2
Pendant le démarrage du détecteur de CO , les LED restent
2
allumées. La LED rouge clignote sur le détecteur de CO
tant que celui-ci n'est pas connecté. Lorsque le détecteur
de CO est connecté, la LED de statut restera allumée en
2
vert. Le détecteur de CO est maintenant prêt à l'emploi.
2
Connexion de(s) détecteur(s) de CO
2
Retirez la fiche de l'appareil de la prise pendant 5
secondes. Replacez ensuite la fiche dans la prise. Les
LED rouge et verte sur le circuit imprimé récepteur vont
clignoter alternativement, après quoi la LED verte va rester
allumée. Pendant 3 minutes, l'appareil est en mode de
chargement. Appuyez 1x brièvement sur la touche de
commande du détecteur de CO , la LED rouge clignote.
2
Appuyez longtemps sur la touche de commande du
détecteur de CO jusqu'à ce que la LED gauche sur le
2
détecteur de CO s'allume et que la LED de statut clignote
2
alternativement en rouge et en vert. Si le détecteur de
CO est bien connecté, la LED verte sur le circuit imprimé
2
récepteur va clignoter 10x pour confirmation et l'appareil
émet un signal court lorsqu'on le met en position élevée.
Le détecteur de CO est prêt à l'emploi. On connecte un
2
détecteur de CO supplémentaire de la même manière
2
que le détecteur de CO numéro 1.
2
