Guide de démarrage rapide de Scalar i500
Document n° 6-01843-06
Août 2012
8

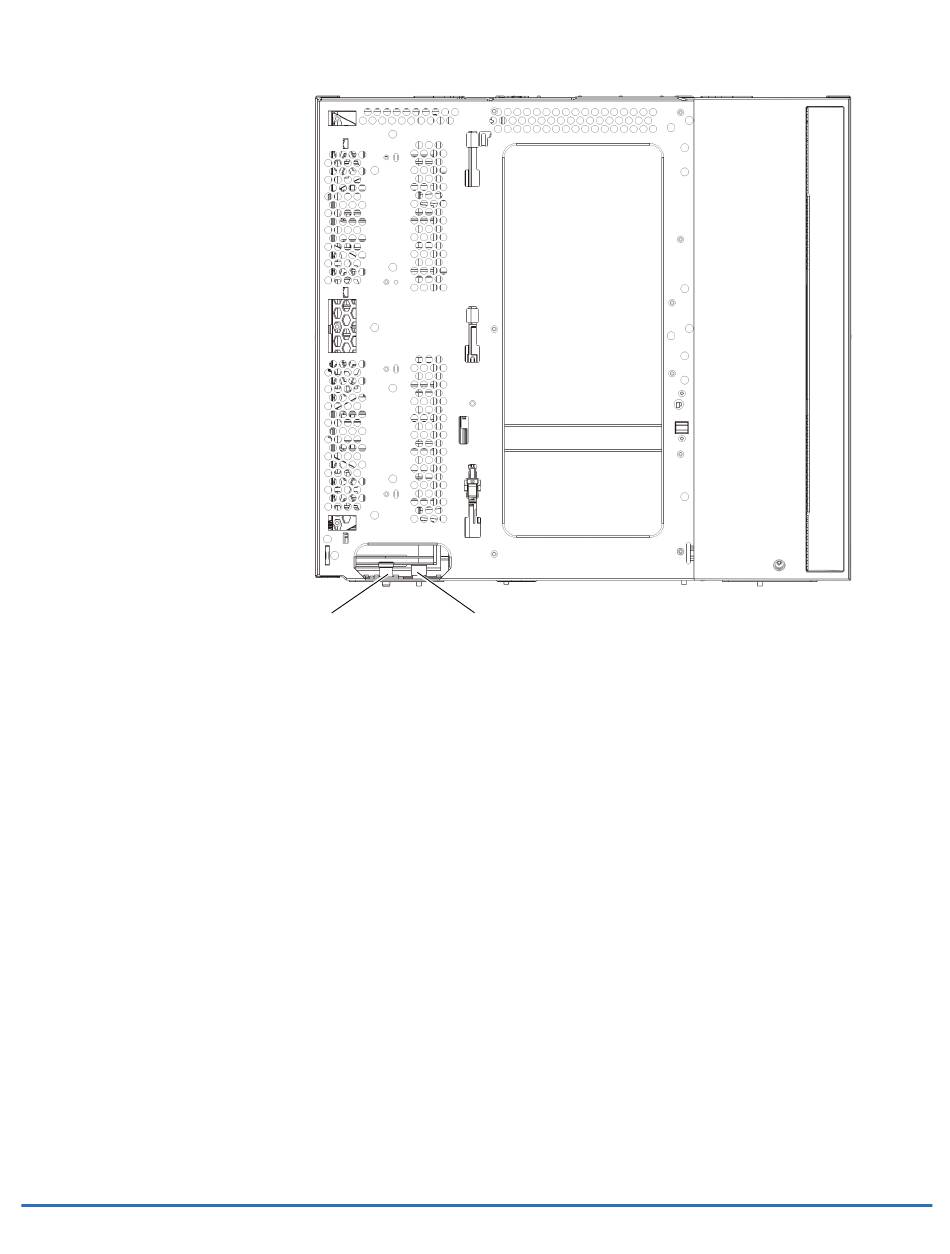

Tige de guidage
Vis à oreilles
b
Soulevez le nouveau module d'extension et, à partir de la bibliothèque, placez-le à
l'endroit souhaité.
Si vous empilez le module d'extension au-dessus d'un autre module, abaissez la
c
tige de guidage du module (située à la base de l'avant du module) en la tournant
et en la poussant vers le bas. Fixez ensuite les deux modules ensemble en serrant
les deux vis à oreilles à la base de l'avant du module et les deux vis à oreilles
situées à la base de l'arrière du module.
d
Serrez toutes les vis à oreilles à la base des faces avant et arrière des modules.
e
Si vous procédez à une installation dans un rack, fixez le module dans ce dernier
à l'aide des œillets du rack. Pour obtenir des instructions, reportez-vous au
Guide d'utilisation de la bandothèque Scalar i500.
f
En cas d'empilage du module d'extension sur un autre module, insérez les rails
en Y du nouveau module dans la configuration de votre bibliothèque.
Assurez-vous que les rails en Y sont correctement alignés et que les vis à
oreilles sont serrées.
Étape 3 : installez le ou les modules
