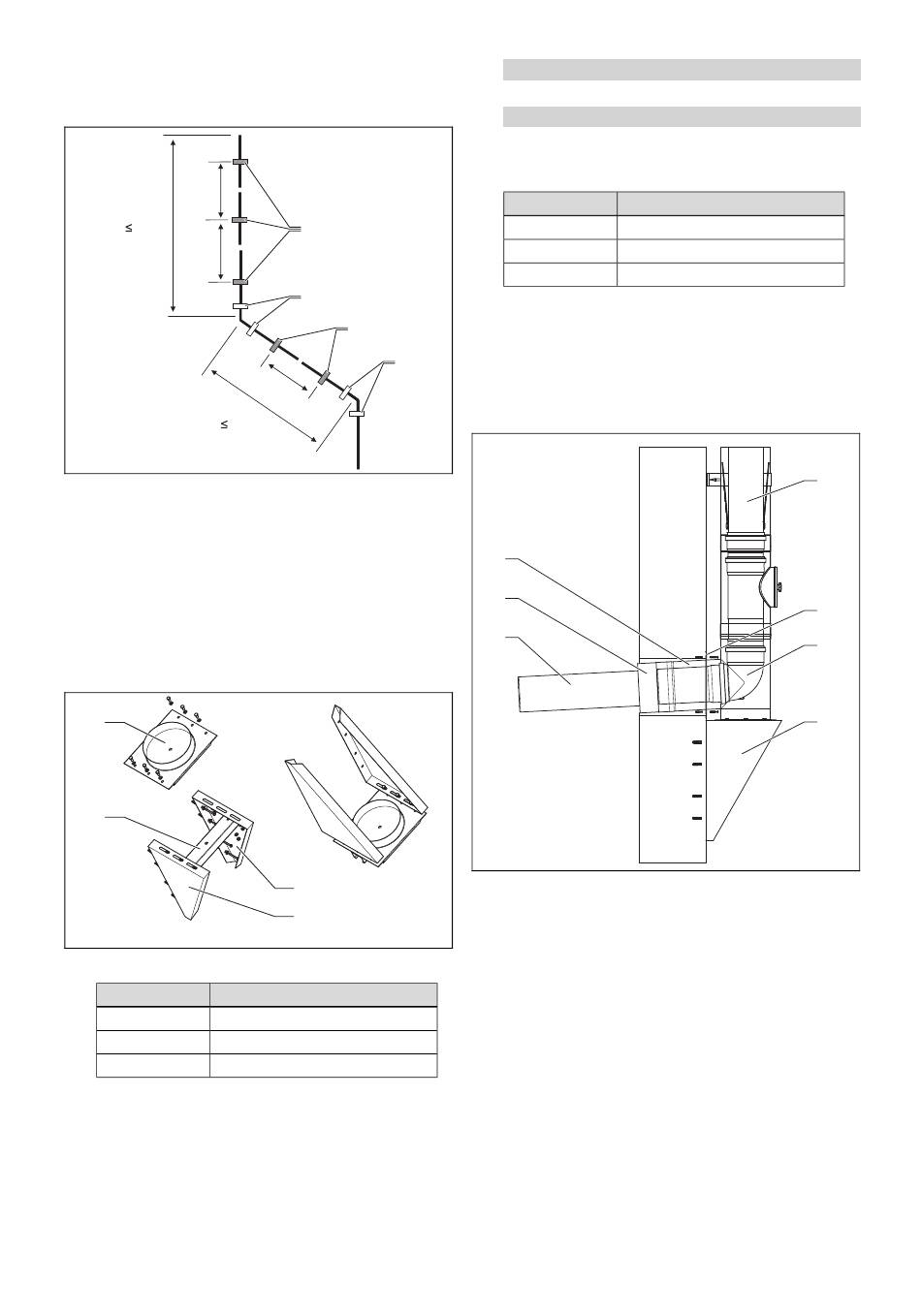

Vaillant ecoTEC plus Notice De Montage page 26

9 Montage des systèmes ⌀ 160, 200, 250 mm
9.3.3 Remarques relatives à la statique en cas de
décalage du système d'évacuation des gaz
de combustion
A
5 m
A
4 m
▶
Ne montez qu'un élément de décalage.
▶
Utilisez des coudes à 45°.
▶
Respectez bien les cotes suivantes :
– Longueur de la partie oblique: ≤ 4 m
– Distance A entre 2 supports de conduite (1): ≤ 1 m
– Longueur de la partie verticale: ≤ 5 m
▶
Reliez de part et d'autre les coudes à 45° aux rallonges
en utilisant des colliers (2).
9.3.4 Assemblage de la console support
3
2
a)
1. Percez un trou d'un diamètre central d'au moins :
Système Diamètre central
⌀ 160/225 mm
253 mm
⌀ 200/300 mm
303/353 mm
⌀ 250/300 mm
403 mm
2. Assemblez la console support, qui se compose de
2 supports (1), une plaque (3) et un profilé en U (2).
3. Montez la console support au niveau du mur extérieur.
26
1
2
1
2
A
1
1
b)
Conditions: Console support sous le perçage
–
Montage selon la configuration a)
Conditions: Console support située sur le côté du perçage
–
Montage selon la configuration b)
4. Pour l'espacement par rapport au mur, la procédure est
la suivante :
Installation Distance au mur
⌀ 160/225 mm
160 mm
⌀ 200/300 mm
220 mm
⌀ 250/300 mm
245 mm
–
La plage de réglage de la console support et du
support de conduite est de +/- 20 mm.
5. Vissez toutes les vis de la console support à fond après
assemblage.
9.3.5 Montage du raccord sur la conduite du mur
extérieur
7
6
5
1 Prolongateur de mur
extérieur
2 Console support
3 Coude support
4 Rosace pour mur exté-
rieur
1. Placez le coude support (3) sur la console support (2).
2. Placez le tube extérieur d'une rallonge pour mur exté-
rieur (6) avec le manchon sur le coude support, de l'in-
térieur.
1
4
3
2
5 Tube intérieur d'une
rallonge pour mur exté-
rieur
6 Tube extérieur d'une
rallonge pour mur ex-
térieur (déjà mis à lon-
gueur)
7 Tube d'air du coude
support
Notice de montage 0020150292_02
