Installation
Procédure d'installation murale avec supports de fixation murale optionnels (option 1)

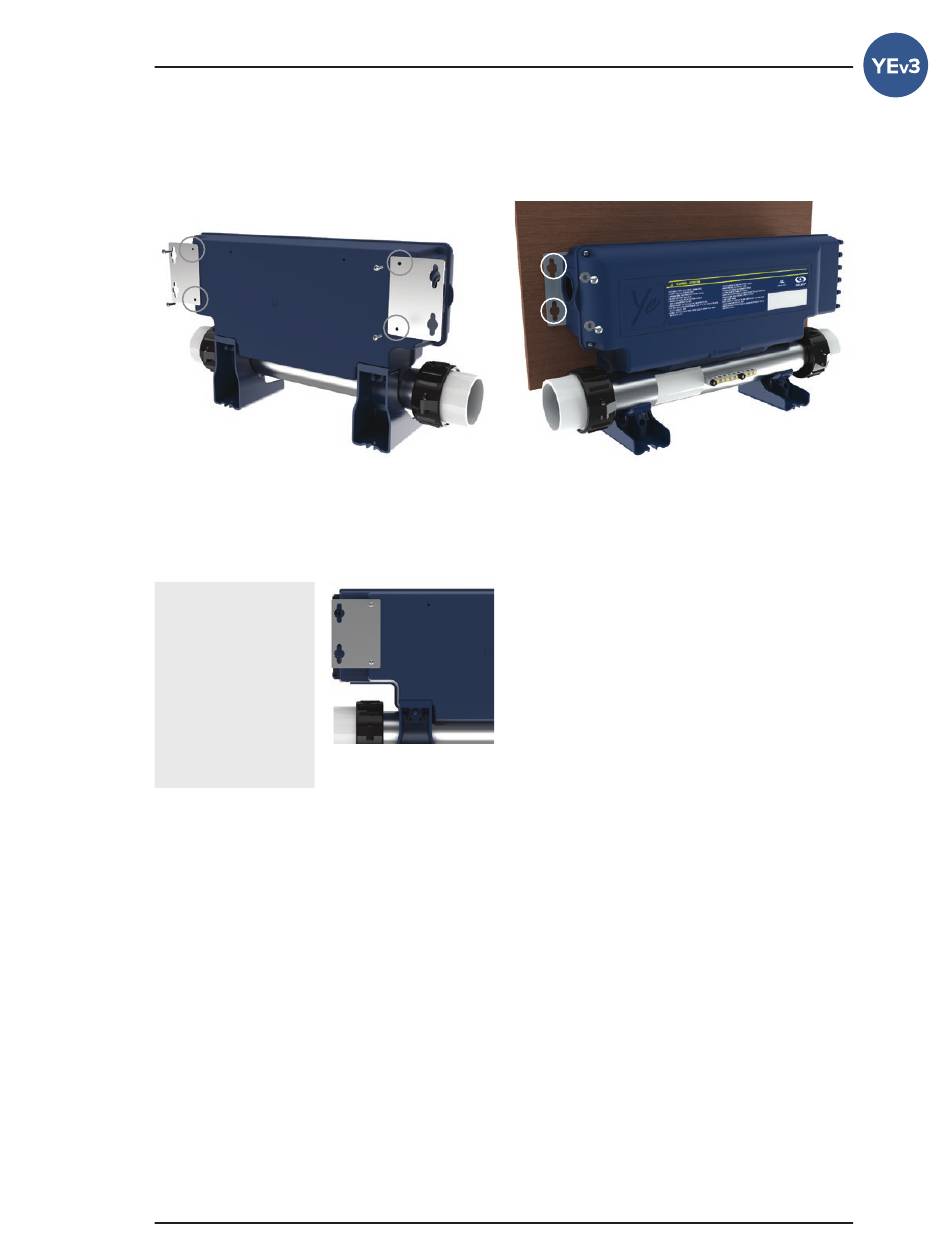

Installez les supports de fixation à l'arrière du système
de contrôle des 2 côtés, à l'aide des vis fournies avec le
support�
Serrez à un couple de 13 lb-po, au maximum (1,49 N�m�)�
Le matériel suivant est
recommandé :
4 vis nº 10 de longueur
appropriée à tête ronde,
bombée ou cylindrique
bombée�
4 rondelles 12 mm OD x
1,5 mm d'épaisseur
(1/2 po OD x 1/16 po)�
Utilisez 2 poteaux muraux standards (2 po x 4 po ou
2 po x 6 po), espacés de 17 po d'un centre à l'autre pour
fixer le système de contrôle�
Fixez solidement les vis, une à la fois, dans les trous de
montage du haut, situés de chaque côté du système de
contrôle en utilisant 2 vis et 2 rondelles�
Fixez solidement les vis dans les trous de montage du bas,
situés de chaque côté du système de contrôle en utilisant
les 2 vis et les 2 rondelles restantes�
Sur le support de montage, les trous à l'intérieur et à
l'extérieur sont distants de 51 mm (2 po)�
N° de pièce : Kit d'attaches murales de 100 mcx - 9920-101474
(avec 200
vis pour poser les plaques de fixation à l'arrière du
système de contrôle).
