Pluton Unit 4128 BV
Raccordements
sanitaires Ø M 20x27
Raccordement
ventouse
Ø 80/125
567
Toutes les cotes verticales sont des cotes moyennes auxquelles il faut ajouter plus ou moins 5 mm suivant le réglage des pieds.
Raccordements
sanitaires Ø M 20x27
Départ/
Retour
chauffage
Ø F 33x42
Evacuation
soupape
Ø F 15x21
Remplissage
Ø F 20x27
1542
Raccordement
ventouse
Ø 80/125
942
567
Toutes les cotes verticales sont des cotes moyennes auxquelles il faut ajouter plus ou moins 5 mm suivant le réglage des pieds.
4
610
1670
Vue arrière

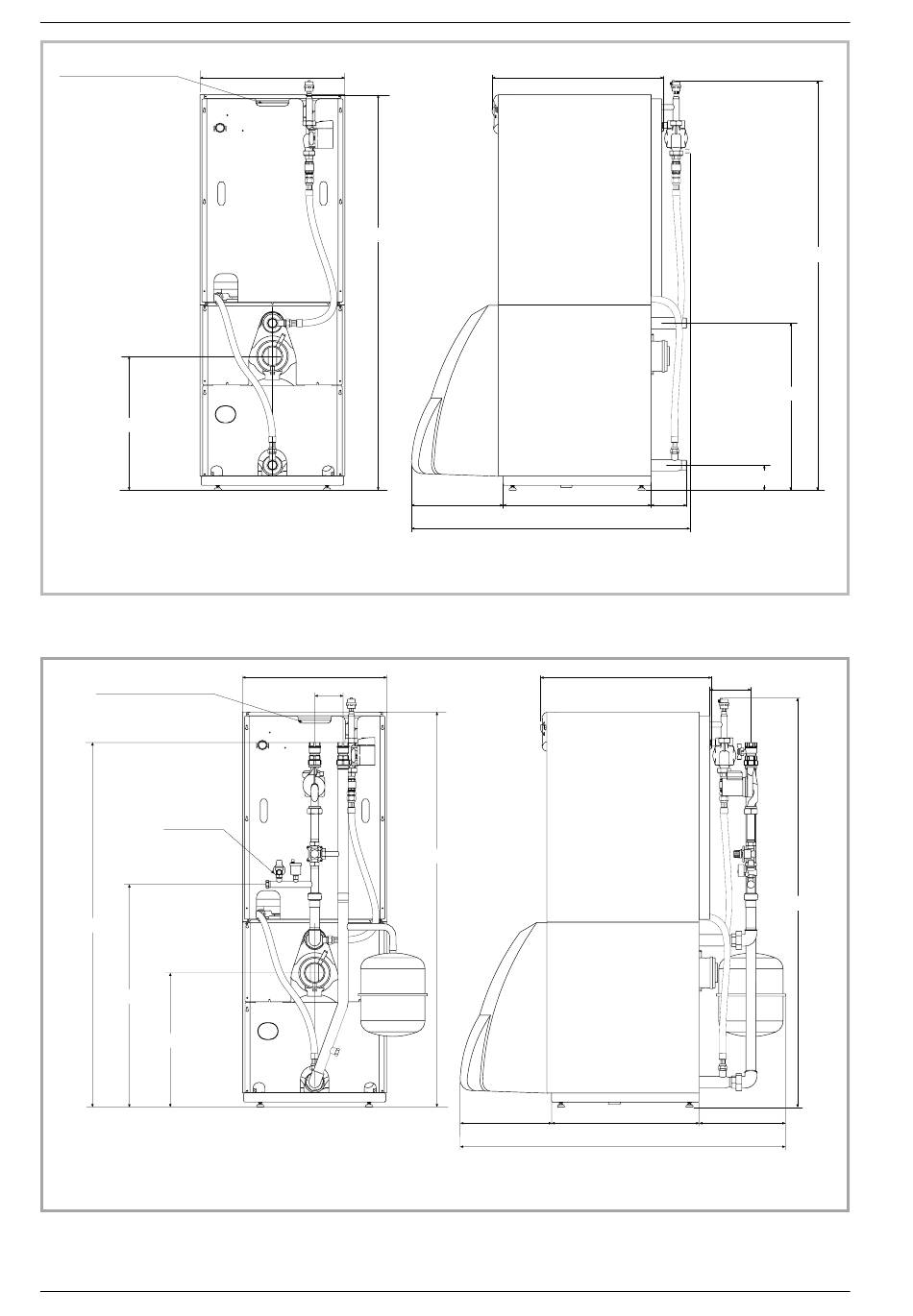

Fig 5 - Dimensions en mm (sans option)
610
120
Vue arrière
Fig. 6 - Dimensions en mm (avec matériel optionnel)
722
386
623
1173
Vue de côté
1670
387
Départ
chauffage
Ø M 33x42
Retour
chauffage
Ø M 33x42
106
150
722
174
623
364
1374
Vue de côté
Notice de référence "1280"
1730
706
1730
