CONEXIONES ELÉCTRICAS
ADVERTENCIA: Para evitar posibles descargas eléctricas,asegúrese de haber
desconectado el suministro de energía eléctrica desde el panel de circuito principal.
Siga los pasos a continuación para conectar el ventilador al cableado de su hogar.
Utilice las tuercas para cable proporcionadas con el ventilador. Asegure los
conectores con cinta aislante. Asegúrese de que no haya conexiones o
terminaciones de cables sueltas.

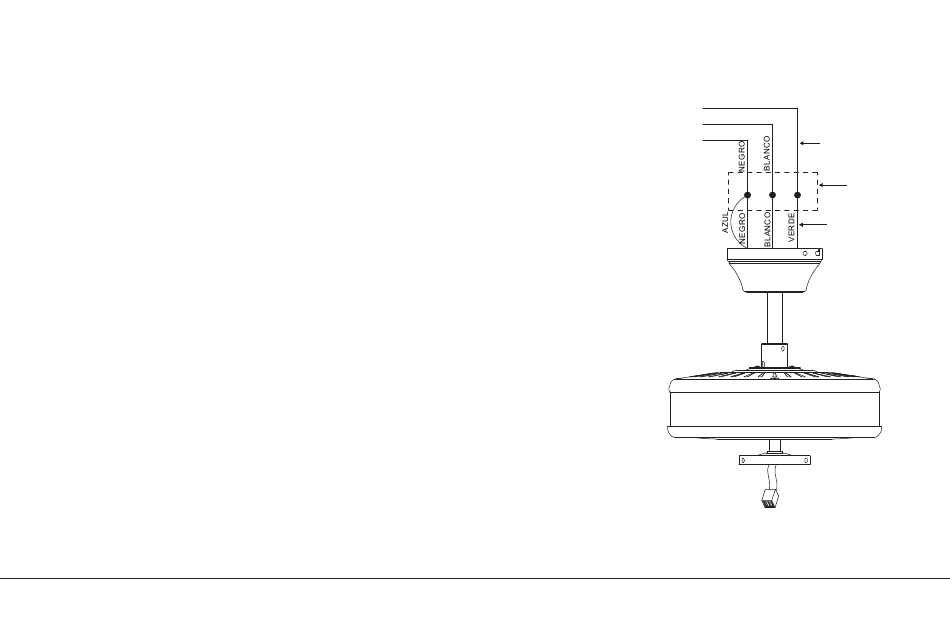

Paso 1. Conecte los cables positivos (negro y azul) del ventilador al cable negro
de la instalación eléctrica de su casa como lo indica la Figura 11.
Paso 2. Conecte el cable negativo (blanco) del ventilador al cable negativo de la
instalación eléctrica de su casa (blanco).
Paso 3. Conecte el cable a tierra del ventilador (verde) al cable a tierra de su casa.
Paso 4. Una vez conectados los cables, sepárelos de manera que los cables verde
y blanco estén de un lado de la caja tomacorriente y los cables negros del otro.
Paso 5. Enrosque las tuercas de conexión y empuje el cableado dentro de la caja
tomacorriente.
Cables de
alimentación 120v
Fig. 11
VENTILADOR DE 52" BASICS PRO PATIO | 11
Conductor a
tierra verde
Caja de
cableado
Tierra al soporte de
montaje o al
vástago de
extensión
