Branchement Des Reports - Eaton ECB 200 Notice D'utilisation

ZNO1022800 I - 09/2017
Toutes les opérations suivantes doivent être
effectuées réseau hors tension et batteries non
raccordées.
Les raccordements sont effectués par borniers à
vis débrochables (livrés avec les tableaux de
signalisation).
Ne jamais visser sur un connecteur non débroché.

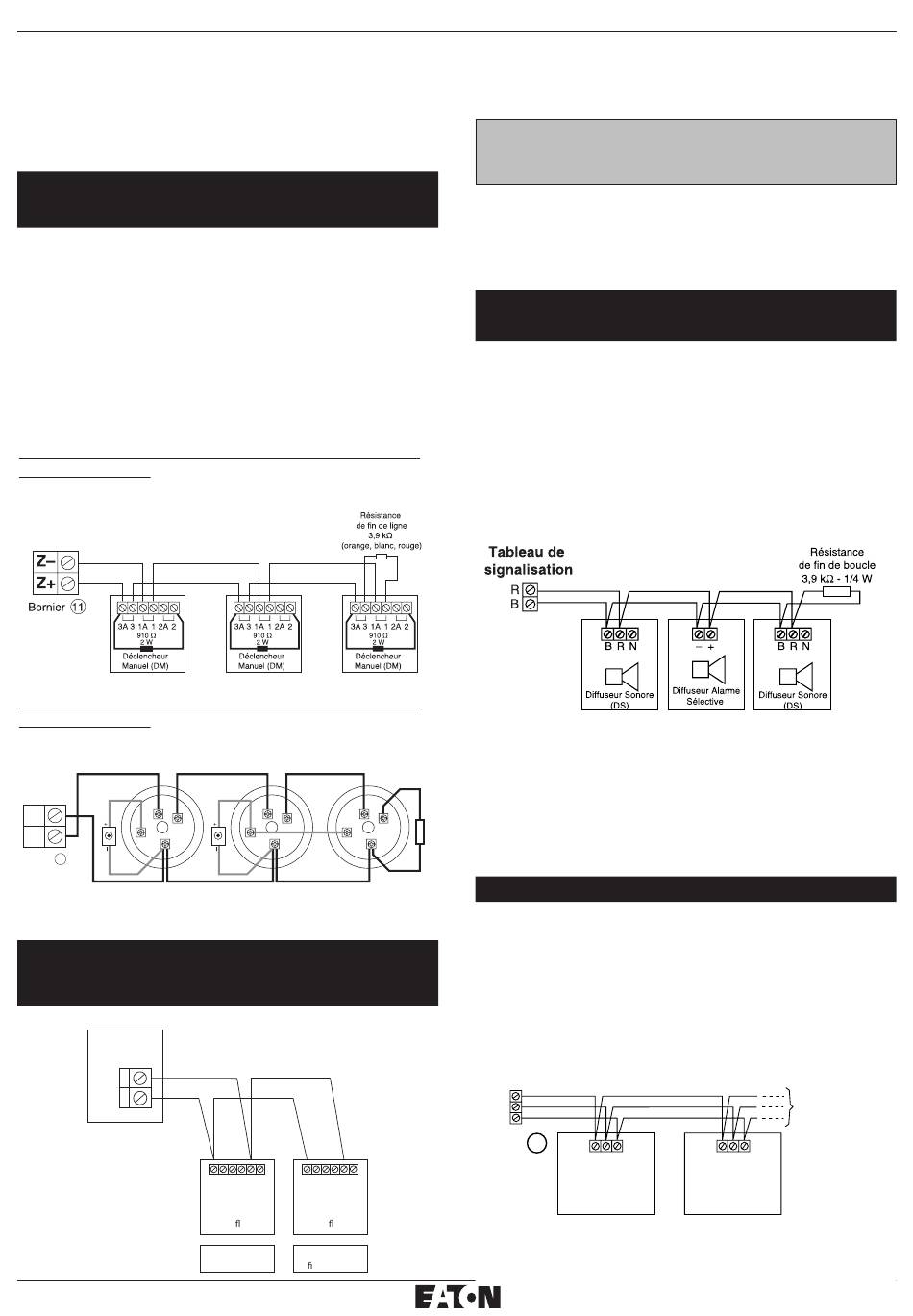

3.9.4 Raccordement des boucles de
Déclencheurs Manuels (D.M.)
Montez la résistance de 3,9 kΩ livrée avec le tableau sur
le dernier déclencheur manuel de la boucle.
Utilisez la résistance de 910 Ω livrée avec le déclencheur
manuel et raccordez suivant le schéma ci-dessous en
respectant les polarités.
Dans le cas d'utilisation de Déclencheurs Manuels (D.M.)
équipés d'indicateurs d'action (modèle avec voyant), ne
pas tenir compte de la résistance de 910 Ω. Celle-ci est
câblée en usine.
Raccordement des Déclencheurs Manuels (D.M.) sans
indicateur d'action
Tableau de
type 2a
Raccordement des Déclencheurs Manuels (D.M.) avec
indicateur d'action
Tableau
de
type 2a
tableau de
individuel
signalisation
Z– 2
3
Z+
1
4
Bornier 11
Note : Si une boucle n'est pas utilisée, ne pas
oublier de mettre la résistance de 3,9 kΩ aux
bornes (Z+ et Z–) de cette boucle inutilisée.
3.9.5 Raccordement des déclencheurs
manuels ATEX Cooper-MEDC réf.
BG2E/30010-30011
Z+
Z-
10
Résistance de fin de ligne
(orange, blanc, rouge)
collectif
2 2
3
1 1
4 4
5 détecteurs
max. par I.A.
1 2 3 4 5 6 1 2 3 4 5 6
Déclencheur Déclencheur
manuel manuel
anti-dé agrant anti-dé agrant
code 30010 code 30011
intermédiaire n de ligne
Note :
1. Le câblage se fait par un câble 1 paire d'un diamètre
minimum de 8/10
2. Longueur maximale de la ligne : 500 m
Attention : La longueur de câble entre l'ECS et le dernier
point doit être inférieure à 500 mètres (bus compris) et
cela en considérant le chemin le plus long de la boucle.
3. Nombre maximum de détecteurs optiques de flamme
par ligne secondaire : 1
3.9.6 Branchement des Diffuseurs Sonores
(D.S.)
Pour 1 ligne de Diffuseurs Sonores, utilisez la résistance
de fin de boucle suivante :
- 3,9 kΩ pour 1 départ sans dérivation.
Pour 2 lignes de Diffuseurs Sonores, utilisez la carte
réf. NUG31064, et la résistance de fin de ligne suivante :
- 7,5 kΩ pour 2 départs.
Important : Il est impératif de ne pas câbler plus de 32
diffuseurs sonores sur une même ligne.
Bornier de la
8
carte TA1
Le courant total maximum à ne pas dépasser est de
800 mA (alimentation interne).
Note : 2 lignes maximum peuvent être câblées
3,9 k
avec la carte option réf.NUG31064.
Si vous utilisez la carte optionnelle NUG31064,
3
vous devez obligatoirement changer le fusible
3,9 k
1/4 W
F4 par un fusible 4 A rapide.

3.9.7 Branchement des reports

- Boîtier de synthèse et tableaux de reports
Raccordez les liaisons suivant le schéma ci-dessous.
Respectez les polarités.
Note : Le boîtier de synthèse doit être configuré
en fonction de son utilisation. Se reporter à sa
notice d'utilisation avant d'effectuer toute mise
sous tension (choix ECB).
Tableau de
signalisation
1
2
3
Bornier 10
Tableau de
type 2a
- Tableau de report TR3000 (voir notice du tableau)
ème
de mm et maximum de 1,5 mm².
1 2 3 1 2
Boîtier de synthèse Boîtier de synthèse
tableau de report tableau de report
maximum
3 boîtiers de synthèse
ou tableaux de report
3
