1. TRANSMISSION

DESCRIPTION

•

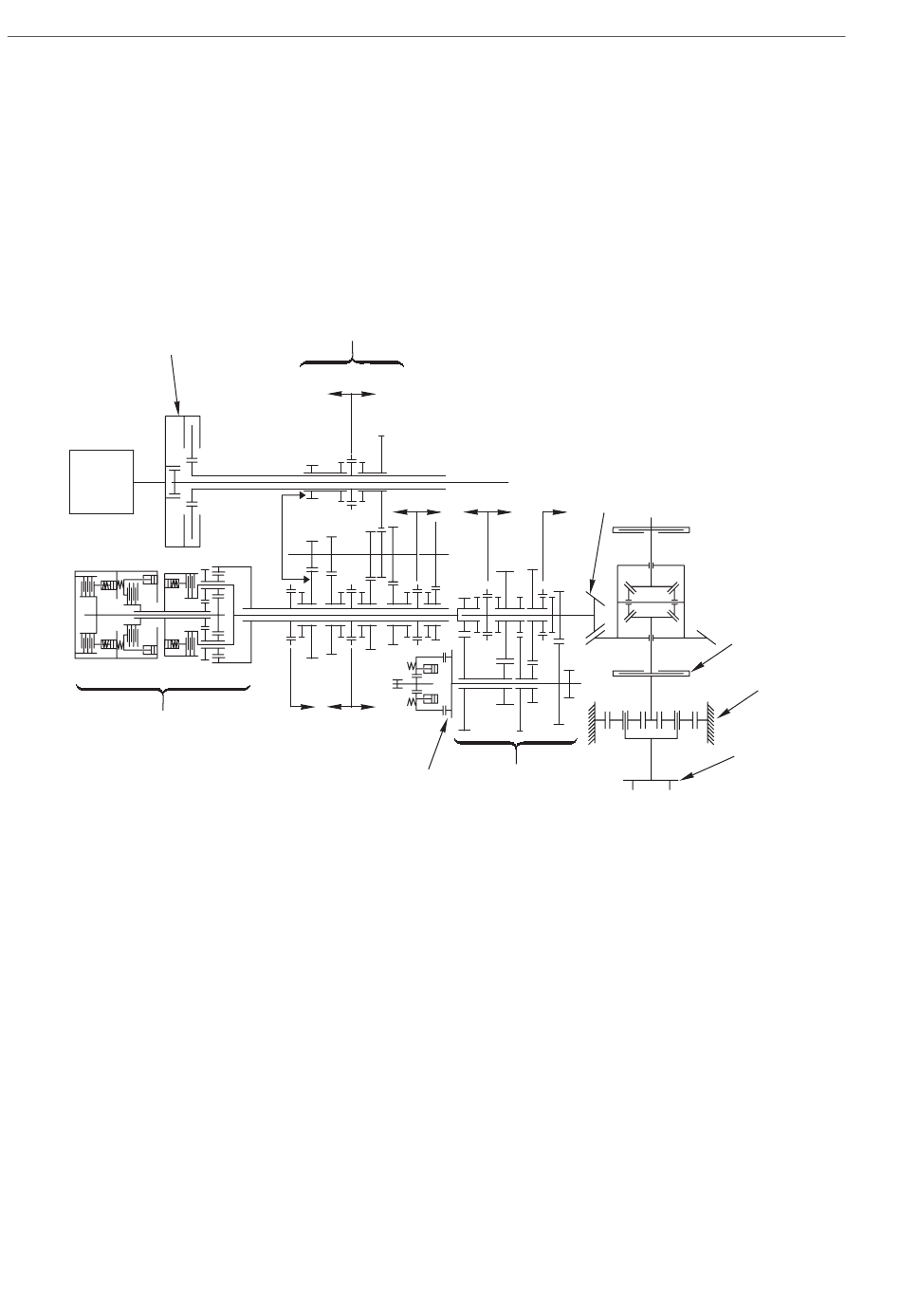

La transmission reçoit le mouvement du moteur endothermique et, par l'intermédiaire de l'ensemble embrayages (1),
l'ensemble boîte de vitesses et inverseur (2), le groupe HML (3) et l'ensemble commande des gammes (4), transmet
le mouvement au couple conique (5).
Le mouvement est ensuite transmis aux réducteurs épicycloïdaux (6) et donc aux roues (7).
Le dispositif de freinage (8) qui a pour fonction de frein de service est interposé entre le couple conique (3) et le ré-
ducteur épicycloïdal (6), tandis que le frein de stationnement est monté sur l'arbre (9) de sortie 4RM.
1
E
3
10-2
2
RW FW
V
4ª 5ª
1ª 2ª 3ª
9
L SR 5
4
DESCRIPTION
8
6
7
D0021060
