CARACTÉRISTIQUES TECHNIQUES
FONCTIONS SPÉCIALES
Contrôle automatique ou par logiciel de la luminosité (0-100%).
Éditeur de polices et graphiques personalisés.
26 variables internes pour visualiser des valeurs en temps
ALIMENTATION ET FUSIBLES
DMGE101664CP: ........ 85-264V AC 47/63Hz ou 120-373V DC
Consommation selon résolution graphique:
16 x 64 ............................................................... 77W / (T 5A)
VISUALISATION
Modèle de 16 pixels de hauteur:
Hauteur de caractère 55mm ....... Dist. maximale approx. 25m
Hauteur de caractère 155mm ..... Dist. maximale approx. 75m
Type de LED .................................................................. Ovale
Diamètre du LED ........................................................... 5mm
Pitch ............................................................................ 10mm
Couleurs LED ................................................ RGB (7 couleurs)
Angle de vision ........................... 70º horizontale, 35º verticale
Nombre maximum de caractères statiques par ligne:
Nombreuses polices de caractères.
OPTION /K4:
(4 ENTRÉES DIGITALES)
7 6 5 4 3 2 1
CONNEXION
ENTRÉES DIGITALES
USB
PIN 1
24V DC
PIN 2
GND
PIN 3 COMMUN ENTRÉES
PIN 4
INP 4 / STROBE
PIN 5
INP 3
PIN 6
INP 2
PIN 7
INP 1
-
+
7
6
5
4
3
2
1
Avec excitation exterieure (5-24V DC)
7
6
5
4
3
2
1
Avec excitation interne
OPTION /NE:
(ETHERNET)
CONNEXION
CONNEXION
ETHERNET
USB
MONTAGE
Les afficheurs sont fournis avec des supports de fixation pour leur
montage mural.
Vue postérieure des afficheurs. Rails
horizontaux avec supports de fixation
OPTION /X:
(RS232 / RS485)
1 2 3
6...1
RS 485
RS 232
PIN 1
PIN 1
GND
PIN 2
PIN 2,3
N.C.
PIN 3
PIN 4
TxD
PIN 5
RxD
PIN 6
5V DC OUT
ATTENTION
Isolement:
3750Vrms durant 1 minute
entre les bornes d'entrée/
sortie et alimentation.
OPTION /K8:
(8 ENTRÉES DIGITALES)
1 2 3 4 5 6
ENTRÉES DIGITALES
PIN 1
INP 1
PIN 2
INP 2
PIN 3
INP 3
PIN 4
INP 4
PIN 5
INP 5
PIN 6
INP 6
Pièces pour
fixation murale.
DISEÑOS Y TECNOLOGÍA, S.A.
Xarol, 6B
P.I. Les Guixeres
08915 Badalona (Barcelona) - Espagne
Modèles de 64 pixels de largeur ................................... 8/1 ou 10/2
Hauteur
de caractère par ligne (selon
Modèle de 16 pixels de hauteur ... 55 à 75mm/2 ou 115 à 155mm/1
AMBIENTALES
Température de travail .............................................. -10ºC ÷ 60ºC
réel.
Humidité relative non condensée .............................. <90% @ 40ºC
Etanchéité .............................................................................. IP54
MATERIAU DU BOÎTIER
Frontal ........................................................ Méthacrylate gris fumé
Châssis .................................................................... Aluminium noir
Poids approximatif .................................................................. 7 kg
COMMUNICATION
Ports .................................................................... Mini USB (série)
.....................
(Canaux: Europe ETSI, mode: Infraestructure, détec. cryptage: Auto)
Protocoles .................................................... DTPM, MODBUS-RTU,
......................................................
Vitesse de transmission ............. 1200 à 115200 Baud (configurable)
SONDE DE TEMPÉRATURE (OPTION)
Précision (-15ºC ÷ 60Cº) ................................................ ±1.5ºC
OPTION /NW:
(ETHERNET WiFi)
CONNEXION
CONNEXION
USB
ANT. WiFi
B
NC
A
ALIMENTATION
85-264V AC
120-373V DC
76W
Fusible recommandé: 5A
7 8 9 C - +
ENTRÉES DIGITALES
PIN 7
INP 7
PIN 8
INP 8 / STROBE
PIN 9
N.C.
PIN C
COMMUN ENTRÉES
PIN -
GND
PIN +
24V DC
Conformité CE.
Directives
Normes
ATTENTION: Si ces instructions, ne sont pas respectées, la protection
contre les surtensions n'est pas garantie.
Le respect des recommandations de la norme EN61010-1, pour les équipements
raccordés en permanence, oblige de une protection à proximité de l'équipement par
un dispositif thermique ou magnétothermique, facilement accessible pour l'opérateur
et repéré comme dispositif de déconnexion.
Pour garantir la compatibilité électromagnétique respecter les
recommandations suivantes:
•
Les câbles d'alimentation devront être séparés des câbles de signaux et ne
seront jamais installés dans la même goulotte.
•
Les câbles de signal doivent être blindés et raccorder le blindage à la terre.
IMPORTANT!
Selon la norme EN 61010-1 il doit être installé, comme mesure de
protection contre surintensités, un fusible extérieur.
Tel. +34 933 394 758
Fax +34 934 903 145
Email: dtl@ditel.es ; web: www.ditel.es
police):
RS232/RS485, Ethernet (10/100) ou WiFi (optionnels)
TCP-ASCII ou MODBUS TCP/IP

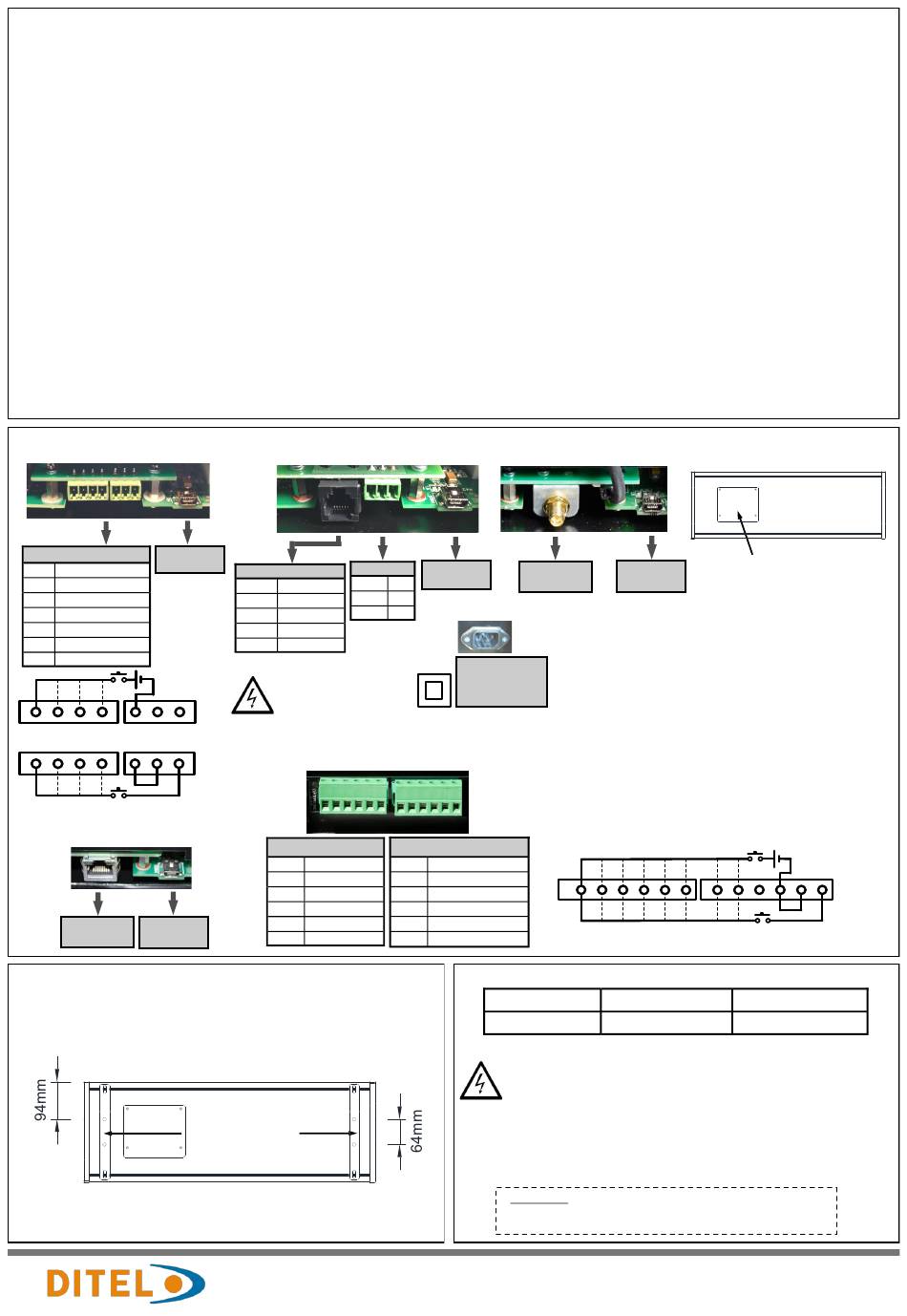

CONNEXIONS
CONNEXION
USB
Pour accéder aux bornes de raccordement enlever le couvercle et
faire les connexions en fonction de la description. Replacez le
couvercle une fois fait.
L'appareil dispose de 4 ou 3 connecteurs arrière. L'agencement de
ces éléments est représenté sur les Figures. Les types de
connecteurs sont: RJ45 (Ethernet), Mini-B (USB), RJ12 (RS232), Mini
combicon (RS485/Entrées digitales), C14 (Alimentation) et SMA
(antena WiFi).
Pour les Bornes du connecteur RS485 et Entrées digitales utiliser
des câbles entre 0,14mm² à 1,5mm² (AWG 28 ÷ 16).
Pour les connexions RS485, dénuder chaque câble sur une longeur
de 7mm et l'insérer dans la borne adéquate. Bien fixer le câble sur le
connecteur dans les deux cas.
Excitation exterieure: 5-24V DC
5
1
2
3
4
6
7
8
Excitation interne
EMC 2014/30/EU
EN 61326-1
Accès aux connecteurs
9
C
-
+
LVD 2014/35/EU
EN 61010-1
27.06.19
30726767
