MANUEL TECHNIQUE DC-10STH
Thermomètre et higromètre avec Ethernet et RS-485
Introduction aux afficheurs DC-10STH

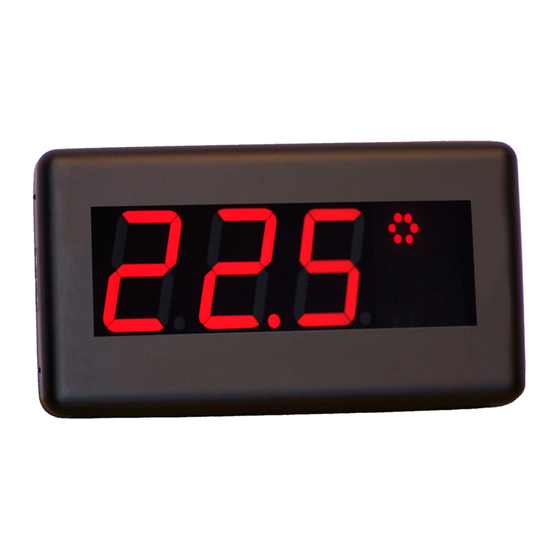

L'afficheur DC-10STH est une horloge, thermomètre et hygromètre d'utilisation simple, calibré
d'usine. La température est montrée en alternance avec l´humidité avec une résolution de 0.1ºC et de 1%
respectivement. L'équipement est configurable pour que l'afficheur éteigne et allume les digits à des heures
déterminées par l'utilisateur et est réglable en luminosité. Dans tous les cas, l'horloge interne n´est jamais
arrêtée.
Si l´afficheur incorpore l'option NE, il dispose d´une fonctionnalité comme serveur WEB, en logeant
une page WEB à laquelle on peut accéder pour consultation et configuration de l'afficheur. Il dispose
également de la synchronisation de l´heure via protocole SNTP et de commandes pour la communication, l´
adresse IP par défaut 192.168.1.100.Pour plus d'information voir le paragraphe «Option Ethernet» du manuel.
Si l'afficheur incorpore l'option X, il dispose d'une fonction de serveur / client par liaison RS-485.
L´afficheur peut se connecter avec d´autres afficheurs afin de se synchroniser entre eux. Cette liaison permet
également la consultation et configuration des afficheurs à travers de commandes. Si l'afficheur incorpore
également l´option GPS ou l´option Ethernet, cette liaison peut servir de passerelle entre les deux options.
Pour plus d'information voir le paragraphe «Option RS-485» du manuel.
Méthode de fixation des afficheurs DC-10STH
Les afficheurs DC-10STH peuvent être fixés à la paroi de deux manières:
1– Accroché. Placer 2 chevilles de ceux fournis a 314mm. Insérer les vis en laissant que sort la tête
des 4mm. Accrocher l'afficheur par la cannelure supérieure en suivant le zigzag.
2– Vissé. Enlever la couverture frontale de méthacrylate. Placer les 4 chevilles selon les mesures du
dessin. Placer les 2 vis de la partie supérieure en laissant qui sort la tête à des 4mm. Accrocher l'afficheur par
la cannelure supérieure en suivant le zigzag. Placer les vis de la partie inférieure et visser les 4 vis. Placer à
nouveau la couverture frontale.
1660K081C
4 points de
fixation
Page 1 de 27
