g
AVERTISSEMENT: Danger de choc électrique
ou de blessure. Débrancher le courant du
panneau de distribution ou du tableau de
contrôle en amont, avant de travailler à
l'intérieur de cet équipement ou d'en retirer
toute composante. L'équipement ne doit être
installé et entretenu que par du personnel
entraîné et qualifié.
Généralités
Pour nous conformer au National Electrical Code et à
l'Underwriter Laboratories, au Code Canadien de
l'Électricité
et
à
Normalisation, le centre de répartition doit être installé en
accord avec l'information incluse sur l'étiquette sur
l'intérieur de l'équipement. Cela doit également être fait
en accord avec les codes électriques locaux s'y appliquant
et par un entrepreneur qualifié en électricité ou un
électricien diplômé.
AVERTISSEMNT: Risque de choc électrique ou
de brûlure. Couper le courant alimentant cet
équipement avant de travailler à l'intérieur.
Installation
Utiliser les instructions suivantes pour installer un
interrupteur à fusible de 30-200 ampères.

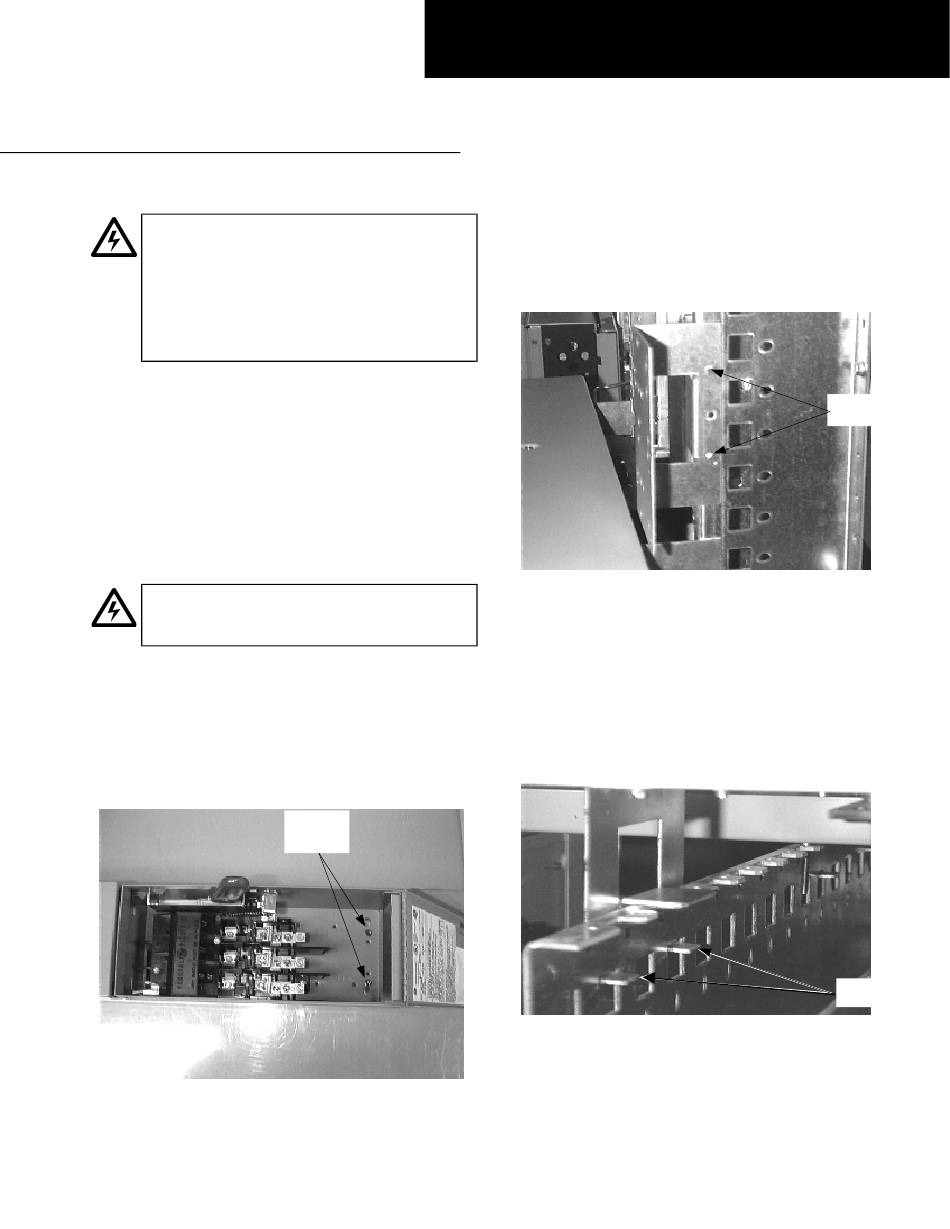

1. Retirer le soutien de montage. Retirer les deux vis
montrées à la Figure 1 et retirer le soutien de montage
de l'interrupteur.
Figure 1. Retrait du soutien de montage de l'interrupteur.
l'Association
Canadienne
Vis de
soutien de
montage
GEH5548 Instructions d'Installation
Panneaux de distribution Spectra Series™
Interrupteur à fusible 30–200 Ampères
2. Monter le soutien de montage amovible. Installer le
soutien de montage (retiré de l'interrupteur à l'étape
1) sur le panneau de distribution avec les deux vis
autotaraudeuses fournies, tel que montré à la Figure 2.
Serrer les vis à 27–32 lb.-po.
de
Figure 2. Installation du soutien de montage dans le panneau de
3. Installer l'interrupteur. Aligner les onglets de
localisation sur le bas de l'interrupteur dans les trous
carrés sur les rails de support sur l'intérieur du
panneau, tel que montré à la Figure 3. Ouvrir la porte
de l'interrupteur et visser à nouveau les vis retirées à
l'étape 1 au soutien de montage installé sur le
panneau à l'étape 2. Serrer les vis à 27–32 lb.-po.
Figure 3. Onglets de localisation de l'interrupteur alignés dans
distribution.
l'intérieur du panneau.
R02
Vis de
montage
Onglets de
localisation
