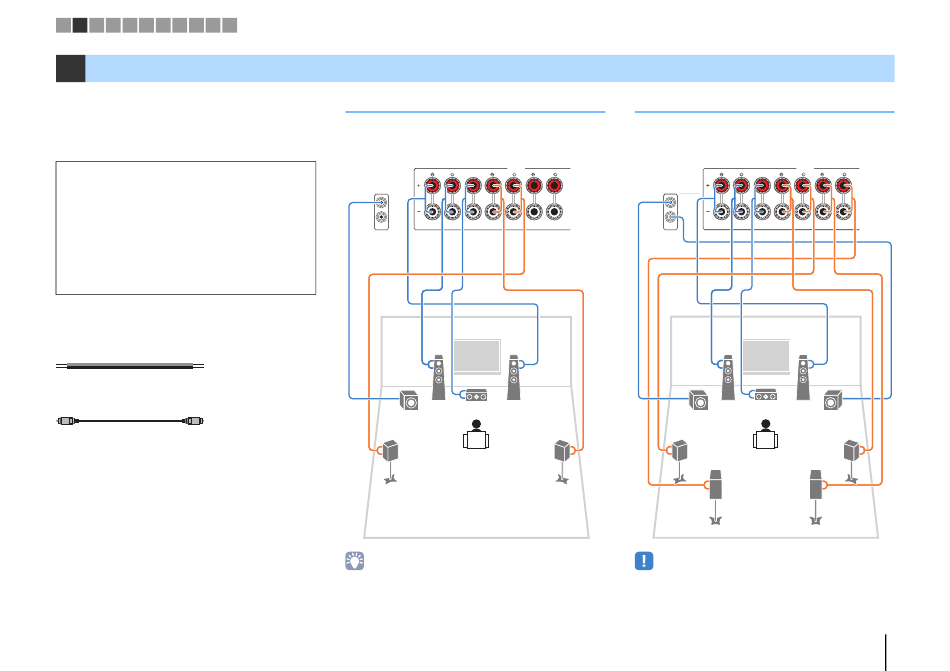

Raccordement des enceintes
Raccordez les enceintes placées dans la pièce à
l'unité. Les schémas suivants indiquent comment
raccorder les systèmes à 5.1 et 7.1 voies. Pour d'autres
systèmes, raccordez les enceintes tout en vous référant
au schéma de connexion pour le système à 5.1 voies.
Attention
• Débranchez le câble d'alimentation de l'unité de la prise
secteur et éteignez le caisson de graves avant de raccorder les
enceintes.
• Veillez à ce que les fils conducteurs du câble de l'enceinte ne
se touchent pas ou n'entrent pas en contact avec les parties
métalliques de l'unité. Ce contact risque d'endommager l'unité
ou les enceintes. Si un court-circuit survient au niveau des
câbles de l'enceinte, le message « Check SP Wires » apparaît
sur l'afficheur de la face avant lors de la mise sous tension de
l'unité.
Câbles requis pour le raccordement
(disponible dans le commerce)
Câbles d'enceinte (x nombre d'enceintes)
+
+
–
–
Câble de broche audio (x1 : pour le raccordement d'un
caisson de graves)
Système à 5.1 voies
L'unité (arrière)
DC OUT
SPEAKERS
P
5V
0.5A
B
FRONT
CENTER
SURROUND
Y
OR OUT
1
2
SUBWOOFER
PRE OUT
1
2
9
3
4
• (RX-V577 uniquement)
Vous pouvez raccorder 2 subwoofers (avec amplificateur intégré) à
l'unité. Les 2 subwoofers produisent le même son.
Système à 7.1 voies
(RX-V577 uniquement)
L'unité (arrière)
DC OUT
SURROUND BACK/BI AMP
P
5V
0.5A
/ZONE B
B
SINGLE
Y
OR OUT
1
2
SUBWOOFER
PRE OUT
9
5
4
6
• Lorsque vous n'utilisez qu'une enceinte surround arrière, vous
devez la raccorder à la prise SINGLE (côté Gauche).
PRÉPARATION ➤ Raccordement des enceintes
SPEAKERS
SURROUND BACK/BI AMP
/ZONE B
FRONT
CENTER
SURROUND
SINGLE
1
2
3
9
5
7
16
