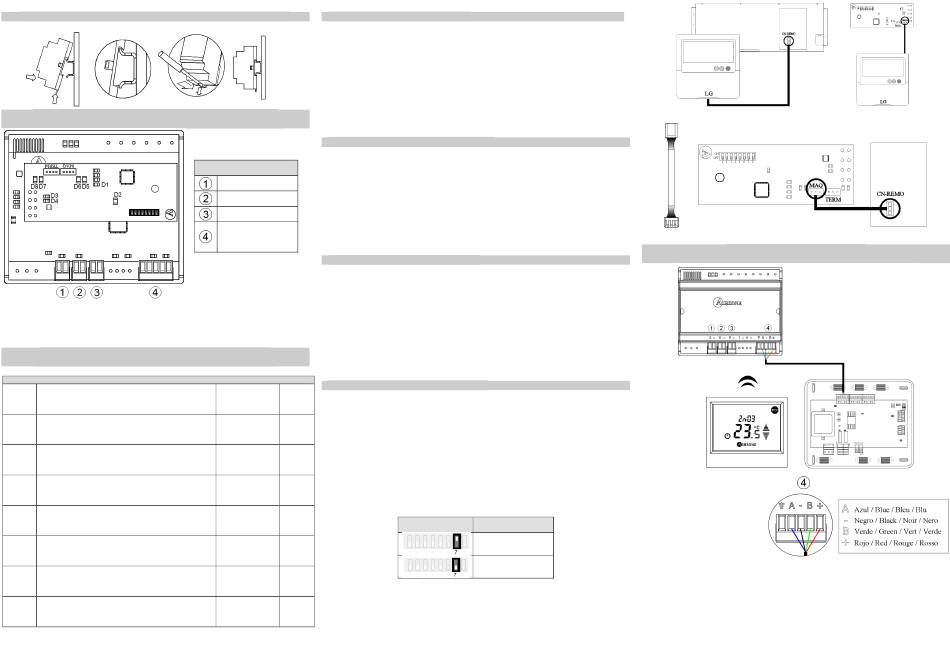

(ES) MONTAJE / (EN) ASSEMBLE / (FR) MONTAGE / (IT) MONTAGGIO
(ES) ELEMENTOS DEL DISPOSITIVO / (EN) DEVICE ELEMENTS
(FR) ELEMENTS DU DISPOSITIF / (IT) ELEMENTI DEL DISPOSITIVO
*
NOTA: Para la conexión de las entradas del detector de ventanas y presencia utilizar cable apantallado.
NOTE: For connecting window and presence contact connector inputs, use shielded cable.
NOTE : Pour la connexion des entrées du module détecteur de fenêtre et présence, utiliser du câble blindé.
NOTA: Per il collegamento degli ingressi del contatto finestra e presenza, utilizzare cavo schermato
(ES) LED DE COMUNICACIÓN / (EN) COMMUNICATION LED
(FR) LED DE COMMUNICATION / (IT) LED DI COMUNICAZIONE
Significado / Meaning / Signification / Significato
Alimentación de la pasarela / Gateway power supply
D1
Alimentation de la passerelle / Alimentazione della piastra
Actividad del microcontrolador / Micro controller activity
D2
Activité microcontrôleur / Attività del microcontrollore
Transmisión de datos hacia el sistema Airzone
Data transmission to the Airzone system
D3
Transmission de données vers le système Airzone
Trasmissione di dati verso il sistema Airzone
Recepción de datos desde el sistema Airzone
Data reception from the Airzone system
D4
Réception de données depuis le système Airzone
Ricezione di dati dal sistema Airzone
Transmisión de datos hacia la unidad interior
Data transmission to the indoor unit
D5
Transmission de données vers l'unité intérieure
Trasmissione di dati verso l'unità interna
Recepción de datos desde la unidad interior
Data reception from the indoor unit
D6
Réception de données depuis l'unité intérieure
Ricezione di dati dall'unità interna
Transmisión de datos hacia el termostato
Data transmission to the thermostat
D7
Transmission de données vers le thermostat
Trasmissione di dati verso il termostato
Recepción de datos desde el termostato
Data reception from the thermostat
D8
Réception de données depuis le thermostat
Ricezione di dati dal termostato
(ES) CONEXIÓN Y CONFIGURACIÓN
Realice las conexiones siguiendo en orden los pasos detallados:
1)
Retire la alimentación de la unidad interior LG así como del sistema Airzone.
2)
Abra la tapa de protección de la unidad interior y localice el conector CN-REMO (donde se conecta el
termostato cableado LG (Fig. 1).
3)
En caso de estar ya conectado el termostato, retire el conector de la placa de la unidad interior y
conéctelo al conector etiquetado como TERM en la pasarela. En caso de no estar realizada la
conexión del termostato de máquina con la unidad interior, conecte el termostato de máquina
directamente a la pasarela de integración (Fig. 2).
4)
Conecte el cable suministrado con la pasarela donde se conecta el termostato de máquina en la
unidad interior con el extremo correspondiente y el otro extremo en el conector MAQ de la pasarela
(Fig. 3 y 4).
5)
Configure los microswitch según se requiera (ver tabla Microswitch).
6)
Alimente la unidad interior y el sistema Airzone y compruebe los LEDs.
(EN) CONNECTION AND CONFIGURATION
Do the connections following the steps listed below, in this order:
Significado / Meaning
1)
Disconnect the power supply from both the LG indoor unit and the Airzone system.
Signification / Significato
Open the indoor unit's protective cover, and locate the connector CN-REMO to which the LG wired
2)
Sonda / Probe
thermostat is connected (Fig. 1).
Sonde / Sonda
If the thermostat is already connected, remove the connector from the indoor unit's board, and connect
3)
it to the connector labelled TERM on the gateway. If the machine's thermostat is not connected to the
*Ventana / Window
Feuillure / Finestra
indoor unit, connect the machine's thermostat directly to the integration gateway (Fig. 2).
*Presencia / Presence
4)
Connect the cable supplied with the gateway to the connector on the indoor unit to which the machine
Présence / Presenza
thermostat is connected, using the corresponding end. Connect the other end to the MAQ connector
on the gateway (Fig. 3 and 4).
Bus de expansion
Expansion bus
5)
Configure the microswitch as required (refer to the Microswitch table).
Bus d'expansion
6)
Power the indoor unit and the Airzone System and check the LEDs.
Bus espansione
(FR) CONNEXION ET CONFIGURATION
Réalisez le raccordement en suivant les étapes suivantes dans l'ordre :
Débranchez l'alimentation de l'unité intérieure LG et du système Airzone.
1)
Ouvrez le couvercle de protection de la plaque électronique de l'unité intérieure puis localisez le
2)
connecteur CN-REMO (où doit être raccordé le thermostat par câble LG (Fig. 1).
Si le thermostat est déjà raccordé, débranchez le connecteur de la plaque de l'unité intérieure et
3)
raccordez-le au connecteur marqué comme TERM sur la passerelle. Si le thermostat de l'appareil n'a
pas été raccordé à l'unité intérieure, raccordez le thermostat de l'appareil directement à la passerelle
d'intégration (Fig. 2).
Raccordez le câble fourni avec la passerelle là où doit être relié le thermostat de l'appareil sur l'unité
4)
intérieure par l'extrémité correspondante; l'autre extrémité doit être reliée au connecteur MAQ de la
passerelle (Fig. 3 et 4).
5)
Configurer les micro-interrupteurs comme requis (voir table micro-interrupteurs).
Alimenter l'unité intérieure et le système Airzone, et vérifier les LEDs.
6)
(IT) CONNESSIONE E CONFIGURAZIONE
Rojo
Fijo / Fixed
Red
Realizzare la connessione seguendo i passi indicati di seguito nell'ordine dato:
Fixe /Fisso
Rouge
1)
Scollegare l'unità interna LG ed il sistema Airzone dall'alimentazione elettrica.
Rosso
2)
Aprire il coperchio di protezione della piastra elettronica dell'unità interna e localizzare il connettore
Verde
Parpadeo / Blink
CN-REMO (dove si connette il termostato provvisto di cavo LG (Fig. 3).
Green
Clignotement
3)
Nel caso in cui il termostato sia già connesso, togliere il connettore dalla piastra dell'unità interna e
Vert
Lampeggiamento
collegarlo al connettore etichettato come TERM nella passerella. Nel caso in cui la connessione del
Verde
termostato della macchina con l'unità interna non sia realizzata, connettere il termostato della
Rojo
Parpadeo / Blink
macchina direttamente alla passerella di integrazione (Fig. 4).
Red
Clignotement
4)
Collegare il cavo fornito con la passerella a cui si collega il termostato della macchina all'unità interna
Rouge
Lampeggiamento
con l'estremità corrispondente e l'altra estremità al connettore MAQ della passerella (Fig. 5 e 6).
Rosso
5)
Configurare i microswitch secondo si necessita (veda la tavola Microswitch).
Verde
Parpadeo / Blink
6)
Alimentare la unità interna e il sistema Airzone e verifichi i LEDs.
Green
Clignotement
Vert
Lampeggiamento
Verde
Rojo
Parpadeo / Blink
Red
Clignotement
Rouge
Lampeggiamento
Rosso
Verde
Parpadeo / Blink
Green
Clignotement
Vert
Lampeggiamento
Verde
Rojo
Parpadeo / Blink
Red
Clignotement
Rouge
Lampeggiamento
Rosso
Verde
Parpadeo / Blink
Green
Clignotement
Vert
Lampeggiamento
Verde
Velocidades / Speeds
Microswitch SW1
Vitesses / Velocità
OFF
ON*
*Por defecto / By default / Par défaut / Predefinito
Fig. 1
Fig. 3
ES) CONEXIÓN / (EN) CONNECTION
(FR) CONNEXION / (IT) CONNESSIONE
2 x 0,22 mm
NOTA: Para más de 16 módulos, se necesita la conexión de una fuente externa AZXFUENTEBF para la
alimentación del bus.
NOTE: In case of having more than 16 modules, in the same bus, an external power source AZXFUENTEBF
is required in order to supply the bus.
NOTE : Lorsque plus de 16 modules, sont connectés dans le même bus, il est nécessaire d'ajouter une source
externe AZXFUENTEBF pour alimenter le bus.
NOTA: Per più di 16 moduli, si richiede il collegamento di una fonte esterna AZXFUENTEBF per alimentare il
bus.
Fig.2
Fig.4
