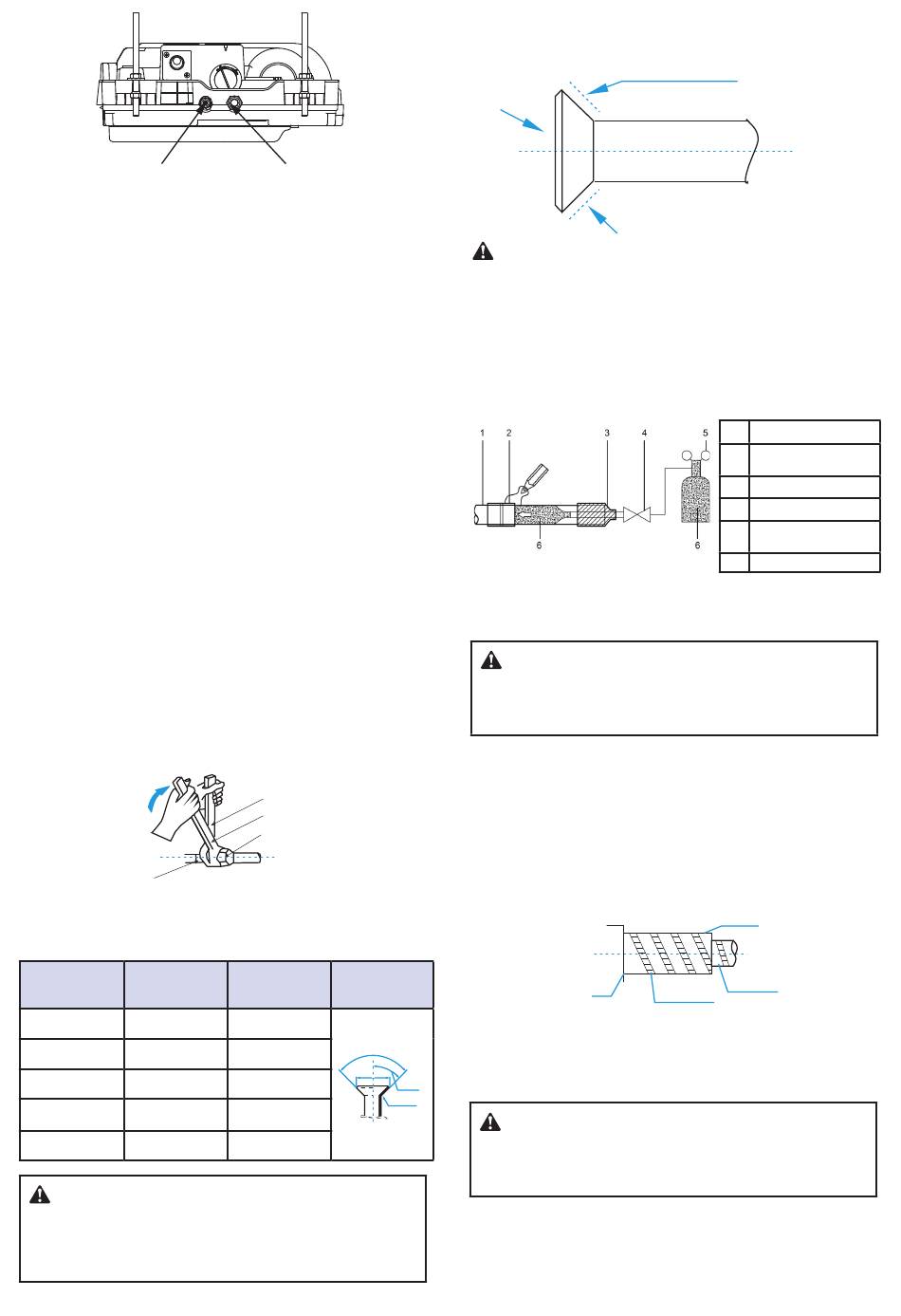

Kaysun KCOF-22 DN4.0 Manuel D'installation page 10

Tuyau de liquide
Modèle 22-36 Φ 6,35
Modèle 71 Φ 9,52
4.3 Disposition de tuyauteries
1. Sceller les deux extrémités de la tuyauterie correctement avant de
connecter la tuyauterie intérieure et extérieure. Une fois descellée,
connectez la tuyauterie des unités intérieure et extérieure aussi rapide-
ment que possible pour empêcher la poussière et les débris de pénétrer
dans le système de tuyauterie via les extrémités descellées, car cela peut
entraîner un dysfonctionnement du système.
2. Si la tuyauterie doit traverser des murs, percer l'ouverture dans le mur et
placez les accessoires tels que les boîtiers et couvercles pour la bonne
ouverture.
3. Placez la tuyauterie de raccord du réfrigérant et le câblage de communi-
cation pour les unités intérieure et extérieure, et les raccorder de manière
hermétique pour vous assurer que l'air n'entre pas et se condense pour
former de l'eau qui peut fuir du système.
4. Insérer la tuyauterie et le câblage raccordés de l'extérieur de la pièce via
l'ouverture de la paroi dans la pièce. Soyez prudent lorsque vous dispo-
sez la tuyauterie. Ne l'endommagez pas.
4.4 Installation de la tuyauterie
Reportez-vous au Manuel d'installation joint à l'unité extérieure pour ins-

taller la tuyauterie du fluide réfrigérant pour l'unité extérieure.
Toute la tuyauterie de gaz et de liquide doit être correctement isolée ; si-

non, cela peut entraîner des fuites d'eau. Utilisez les matériaux d'isolation
thermique qui résistent aux températures élevées, supérieures à 120°C,
pour isoler les tuyaux de gaz. En outre, l'isolation de la tuyauterie du ré-
frigérant doit être renforcée (20 mm ou plus épais) en cas de température
et/ou humidité élevée (lorsqu'une partie de la tuyauterie de réfrigérant est
supérieure à 30°C ou lorsque l'humidité dépasse RH80 %). Dans le cas
contraire, la surface du matériau d'isolation thermique peut être exposée.
Avant d'effectuer les travaux, vérifiez que le réfrigérant est bien le R410A.

Si un mauvais réfrigérant est utilisé, l'unité risque de ne pas fonctionner
correctement.
À part le réfrigérant spécifié, ne laissez pas l'air ou d'autres gaz entrer

dans le circuit de réfrigération.
En cas de fuites de réfrigérant au cours de l'installation, assurez-vous de

bien aérer la pièce.
Utilisez deux clés lorsque vous installez ou démonter la tuyauterie, une

clé standard et une clé dynamométrique. Voir l'Illustration 4.2.
Raccords de tuyauterie
Placez la tuyauterie du réfrigérant dans l'écrou en laiton (écrou en laiton

accessoire) et agrandissez le manchon du tuyau. Reportez-vous au ta-
bleau suivant pour connaître la taille du manchon de tuyau et le couple de
serrage approprié.
Diamètre Couple de
externe (mm) serrage
Φ 6,35 14,2-17,2N·m
Φ 9,53 32,7-39,9N·m
Φ 12,7 49,5-60,3N·m
Φ15,9 61,8-75,4N·m
Φ 19,1 97,2-118,6N·m
Précautions
• Appliquez le couple de serrage approprié conformément aux condi-
tions d'installation. Un couple de serrage excessif peut endommager
le couvercle du connecteur et ce dernier ne sera pas serré si vous
appliquez couple insuffisant, pouvant provoquer des fuites.
Tuyau de gaz
Modèle 22-36 Φ 12,7
Modèle 71 Φ 16,0
Clé normale
Clé dynamométrique
Couvercle de manchon pour tuyau
Illustration 4.2
Diamètre
Ouverture
d'ouverture
évasée (A)
8,3-8,7 mm
12-12,4mm
90°± 4
15,4-15,8mm
18,6-19mm
22,9-23,3mm
Avant d'installer le couvercle du connecteur sur le manchon, appliquez de

l'huile réfrigérante sur le manchon (à la fois à l'intérieur et à l'extérieur),
puis faites-le pivoter trois ou quatre fois avant de serrer le capuchon. Voir
l'Illustration 4.3.
Ill. 4.1
Précautions à prendre lors de la soudure des tuyaux du réfrigérant
• Avant de souder les tuyaux de réfrigérant, remplissez-les avec de l'azote
pour décharger l'air présent dans la tuyauterie. S'il n'y a pas de remplis-
sage d'azote lors du soudage, une grande quantité de film d'oxyde se
forme à l'intérieur la tuyauterie, ce qui peut entraîner un dysfonctionne-
ment du système de climatisation.
• Le soudage peut être réalisé sur les tuyaux de fluide réfrigérant lorsque
l'azote a été remplacée ou rechargée.
• Lorsque le tuyau est rempli d'azote lors du soudage, l'azote doit être ré-
duite à 0,02 MPA à laide de la soupape de décompression. Voir l'Illustra-
tion 4.4.
4.5 Test d'étanchéité à l'air
Réalisez le test d'étanchéité à l'air sur le système selon les instructions pré-
sentes dans le manuel d'installation de l'unité extérieure.
Précautions
•
Le test d'étanchéité à l'air aide à assurer que les soupapes de fer-
meture d'air et de liquide de l'unité extérieure sont toutes fermées
(conserver les défauts d'usine).
4.6 Traitement d'isolation thermique pour les raccords de
tuyauterie gaz-liquide de l'unité intérieure
Le traitement d'isolation thermique est réalisé sur les côtés de la tuyaute-

rie du gaz et de liquide de l'unité intérieure, respectivement.
a. La tuyauterie côté gaz doit utiliser un matériau d'isolation thermique
qui peut résister à une température de 120°C et plus.
b. Pour les raccords de tuyauterie de l'unité intérieure, utilisez l'armature
isolante pour tuyaux en cuivre (manchon de protection accessoire
pour la tuyauterie de réfrigération) afin d'effectuer le traitement d'isola-
tion et fermer toutes les discontinuités.
évasée
4.7 Vide
Créez un vide dans le système selon les instructions présentes dans le ma-
A
nuel d'installation de l'unité extérieure.
45°± 2
R0.4~0.8
Précautions
•
Pour le vide, assurez-vous que les soupapes de fermeture d'air et
de liquide de l'unité extérieure sont toutes fermées (conserver l'état
d'usine).
4.8 Réfrigérant
Remplissez le système avec du réfrigérant selon les instructions présentes
dans le manuel d'installation de l'unité extérieure.
8
Appliquer de l'huile de réfrigération
Illustration 4.3
Illustration 4.4
Corps de
Courroie de la
l'unité pompe d'isolation
thermique jointe
Illustration 4.5
1 Tuyauterie en cuivre
2 Section en cours de
brasage
3 Raccord d'azote
4 Vanne manuelle
5 Détendeur-régulateur
de pression
6 Azote
Face vers le haut
Côté de la tuyauterie sur site
