Le câblage indiqué sur le panneau arrière est le
suivant :
1 = terre, 2 = positif (+), 3 = négatif (–).
L'impédance nominale est de 2,2 k Ω .
Il est possible d'atténuer ou de renforcer le niveau du
signal reçu aux entrées en tournant respectivement
vers la gauche ou vers la droite les potentiomètres de
réglage de gain situés à proximité de chaque
connecteur. L'atténuation maximale possible (par
rapport au niveau nominal) est –4 dB et
l'amplification maximale est +7 dB.
Les réglages de gain de sortie d'usine sont au niveau
standard de +4 dBu.
R
[37] ENTRÉES ANALOGIQUES
(ASYMÉTRIQUES)
Ces connecteurs RCA acceptent des signaux
asymétriques au niveau –10 dBV.
L'impédance nominale est de 8 k Ω .
[38] SORTIES ANALOGIQUES
(MONITOR)
Ces connecteurs RCA asymétriques transmettent des
signaux au niveau –10 dBV.
L'impédance nominale est de 220 Ω .

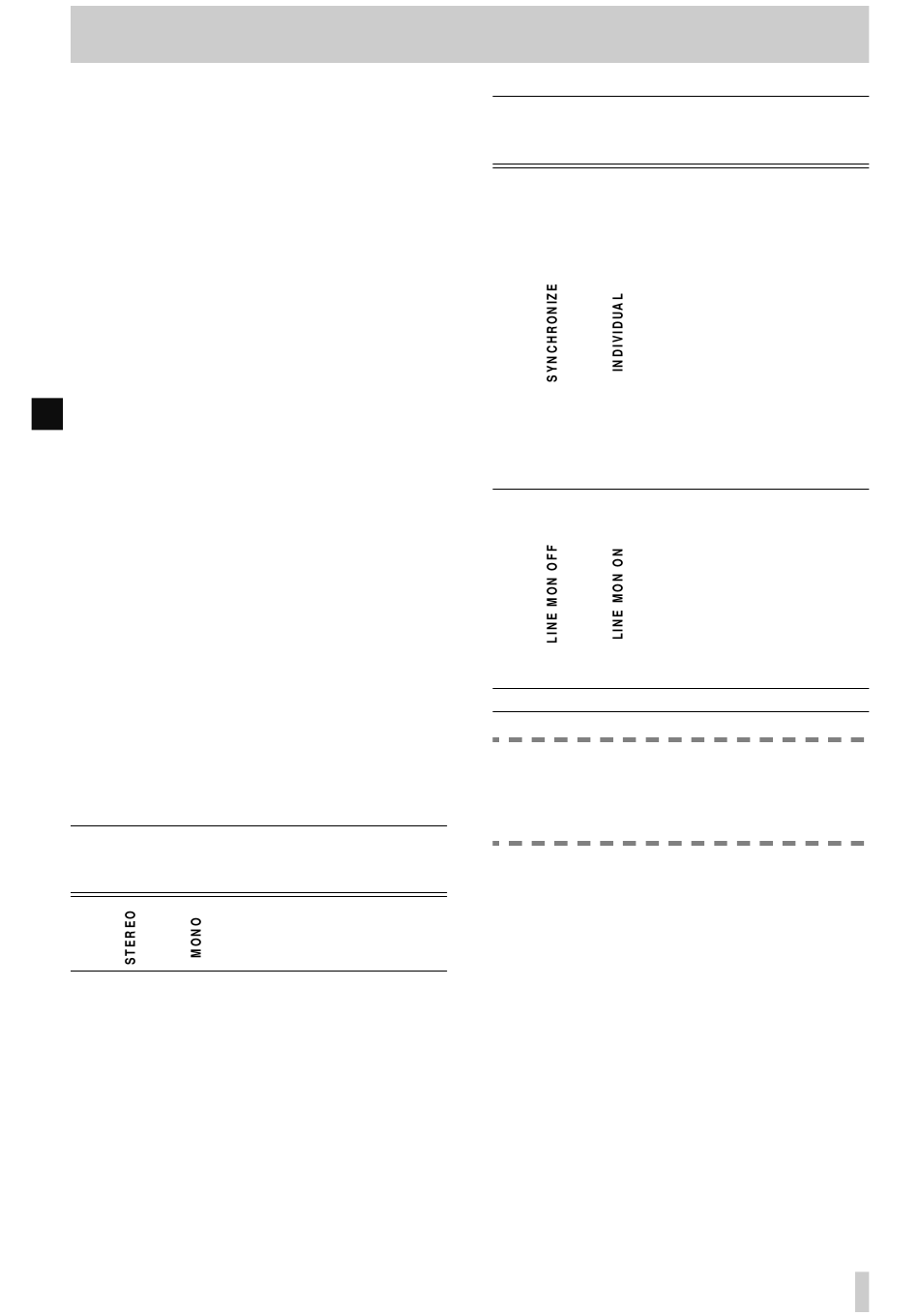

[39] Commutateurs DIP de fonction de
sortie analogique
Ces quatre commutateurs DIP permettent de
commander les signaux des sorties analogiques
MONITOR et LINE [38] et [40] .
Ces commutateurs ont la signification suivante :
OFF
ON
N°
(Vers le
(Vers le
haut)
bas)
1
Permet de régler le mode de sortie
des sorties L I N E et M O N I TO R sur
M O N O ou S T E R E O , ainsi que la
sortie de la prise jack casque.
2 - Panneau arrière
OFF
ON
N°
(Vers le
(Vers le
haut)
bas)
Réglées sur S Y N C H RO N I Z E , les
sorties L I N E et M O N I TO R sont
parallèles. Réglées sur
I N D I V I D UA L , les signaux sont
transmis par les sorties M O N I TO R
uniquement lorsque la touche
P L AY du MD-801 même ou la
touche M O N I TO R du RC-801
optionnel est enfoncée. Pour
2
transmettre des signaux à partir des
sorties L I N E lorsque le
commutateur est placé sur
I N D I V I D UA L , utilisez la touche
O N L I N E sur le RC-801 optionnel
ou envoyez une commande de
lecture à partir d'un contrôleur à
distance connecté à l'interface série
ou parallèle.
Sur O F F , la transmission d'un
signal par les sorties M O N I TO R
dépend du réglage du commutateur
2 (si le commutateur 2 est activé,
les sorties M O N I TO R ne sont
3
actives que lorsque vous avez
appuyé sur la touche P L AY du MD-
801). Sur O N , l'écoute est toujours
active, indépendamment de
l'origine de la commande de
lecture.
4
Réservé — laisser en position O F F
REMARQUE
La sortie casque [9] est toujours active,
indépendamment des réglages effectués
avec ces commutateurs.
[40] Sorties analogiques (LINE) et
réglages de gain
Ces connecteurs de type XLR transmettent des
signaux analogiques symétriques aux niveaux
professionnels (+4 dBu).
TASCAM MD-801R/P Mk II
2–9
