Interrupteur Abaissé (par défaut)
4 Plage de fréquences complète
5 La LED s'allume

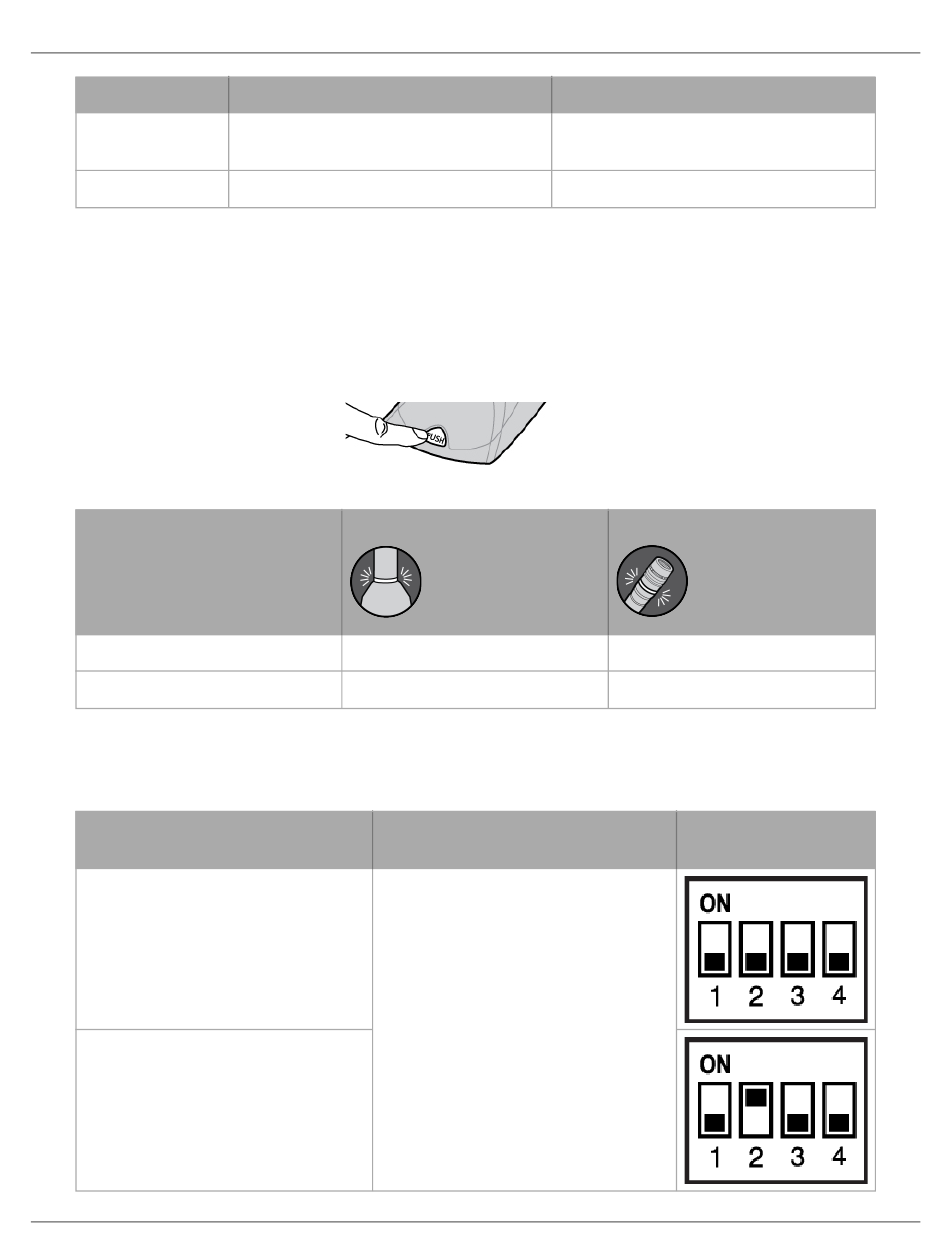

Commande de coupure du son locale

Le microphone est expédié configuré pour une commande de coupure du son locale (manuelle) (micro­interrupteur 3 abais­
sé). Dans ce mode, le bouton PUSH situé sur le microphone permet de couper le signal audio sur le microphone. Le son n'est
pas envoyé aux sorties audio lorsqu'il est coupé.
Dans cette configuration, la couleur du témoin à LED reflète l'état du microphone, tel qu'il est contrôlé par l'utilisateur avec le
bouton PUSH.
État du microphone
Actif
Son coupé
Configuration du bouton
Pour permettre une commande de coupure de son locale, utiliser les micro­interrupteurs 1 et 2 pour configurer le comporte­
ment du bouton.
Comportement du bouton
Instantané : Appuyer pour couper le son
(réglage usine)
Instantané : Appuyer pour parler
MX405, 410, 415
Vert
Rouge
Signal logique de SORTIE COUPURE
Lorsque l'on appuie sur le bouton, la SORTIE
COUPURE (fil rouge) descend à 0 V.
Lorsque le bouton est relâché, la SORTIE
COUPURE revient à +5 V.
Relevé
Filtre passe­haut (atténue de 6 dB par octave en
dessous de 150 Hz)
La LED clignote
MX405R, 410R, 415R
Rouge
Éteint/clignotant*
Réglage des micro­inter­
rupteurs
