BRANCHEMENTS ÉLECTRIQUES
Quand on branche l'alimentation élec-
trique, il faut respecter la polarité
(LIGNE 220 V)
CARTE ÉLECTRONIQUE
CORPS CHAUDIÈRE
18

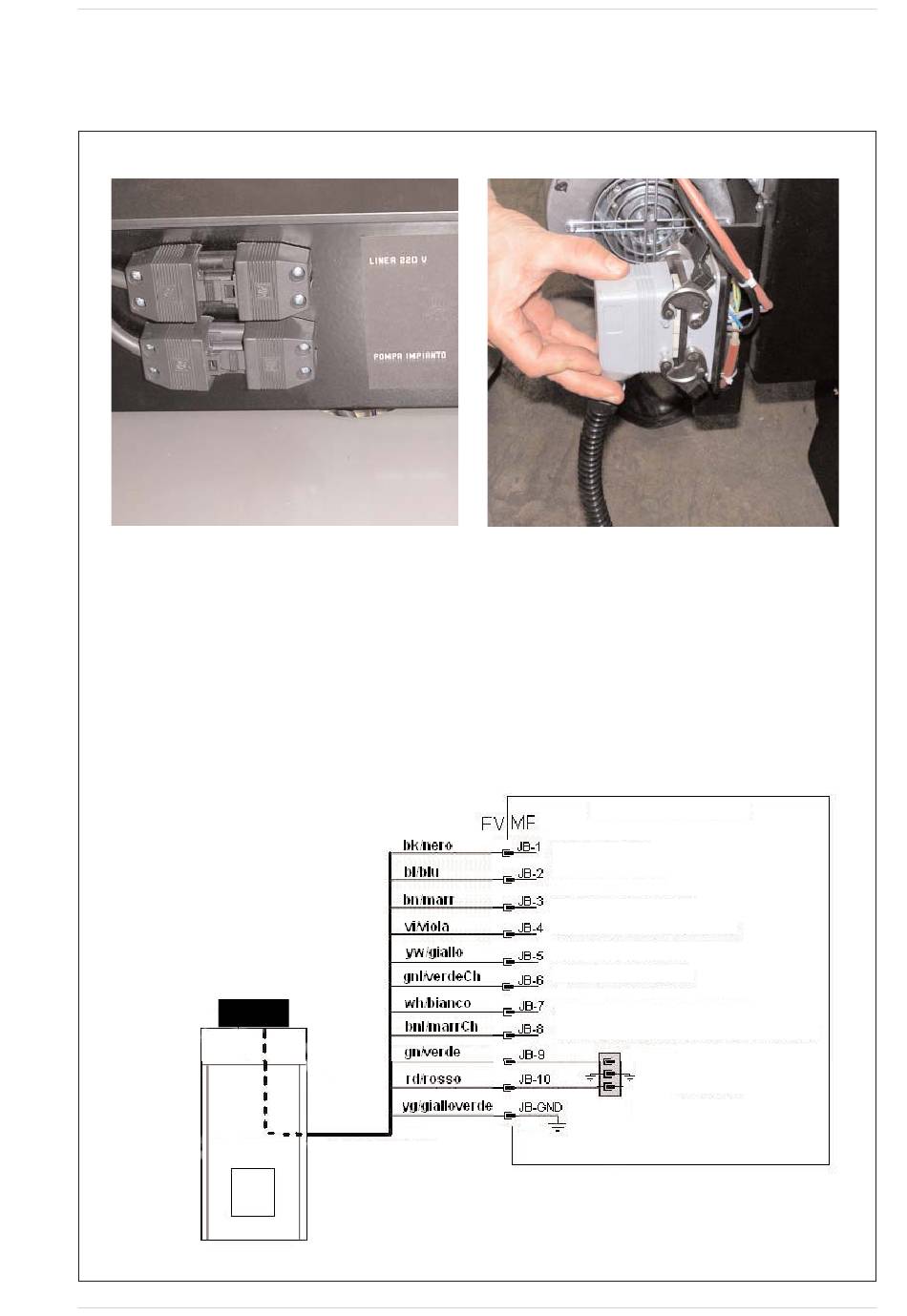

CONNECTEUR 10 PÔLES D'INTERFAÇAGE
ENTRE LA CARTE ÉLECTRONIQUE DU PANNEAU
DE CONTRÔLE CHAUDIÈRE ET LE BRÛLEUR (JB)
(ÉCRAN)
SY325
GAINE VOLANT
Il est important que la polarité soit toujours
respectée pour éviter des défauts de fonc-
tionnement des appareillages électroniques
du brûleur (CONNECTEUR 10 PÔLES – JB)
CORPS BRÛLEUR
CRÉPINE
ALLUMAGE 1000 W
VENTILATEUR AIR
COMBURANT PRIMAIRE
PHOTORÉSISTANCE
THERMOSTAT SÉCURITÉ LOGEMENT
PELLET À RÉARMEMENT MANUEL
FICHE ALIMENTATION
VIS SANS FIN
Fig. 17
