Faller 629 Guide Rapide

Synchronmotor 629
INSTRUCTION
FALLER Synchron Motor 629
Für Wechselstrom 12 -16 V/60 mA., ca. 15 U/min. Zentralbefestigung durch 5 mm Gewindestutzen mit Mutter.
Der Motor ist wartungsfrei und sehr robust, selbst Stillstand durch Überlastung schadet ihm nicht.
Durch die niedrige Umdrehungszahl der Antriebsachse eignet sich der Motor besonders gut für den Modellbau, z. B. zum
Antrieb von Wasserrädern, Windmühlenflügeln oder Kirmesfahrgeschäften. Die Drehrichtung der Antriebsachse wird über
den kleinen seitlichen Schalthebel eingestellt. Das Umschalten sollte möglichst bei laufendem Motor erfolgen.

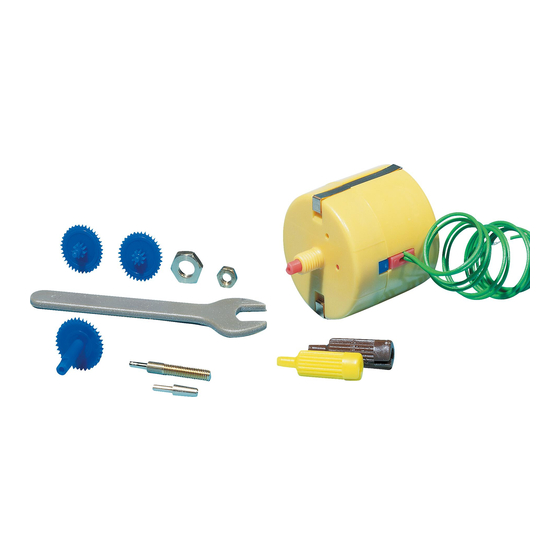

Dem Motor liegen für verschiedene Verwendungszwecke unterschiedliche Antriebsachsen, Muttern
und Zahnräder bei. Weitere Angaben für den Einbau in Modellbausätze sind in den jeweiligen Bauanleitungen enthalten
bzw. auf dieser Anleitung abgebildet.
Der Umbau auf 4 Umdrehungen pro Minute wird auf der Rückseite dieser Anleitung ausführlich gezeigt.
Zur Motorschmierung empfehlen wir unser Öl, Art.-Nr. 489 (nicht harzend und säurefrei).
FALLER hobby motor 629
For 12 - 16 volts/60 mA, AC, approx. 15 resp. 4 rpm. Fixation by means of 5 mm thread fitting with nut. The synchronous
motor is maintenance-free and robust. A short-time stoppage on account of overload does not do any harm.
The slow rotation of the drive axle makes this motor especially suitable for modelling, e. g. to drive water-wheels , sails of
windmills or amusement park articles. The rotation of the motor can easily be reversed by setting the latch lever
accordingly. This should be done while the motor is running.
Various drive axles, nuts and cogwheels are included. How to use these, check the instruction sheets of the kits which use
a hobby motor.
The changeover from to 4 from 15 rpm is being shown on the reverse side.
As a lubricator we recommend using our special oil (489) which is resin and acid free.
Moteur synchrone FALLER 629
Pour courant alternatif 12 - 16 volt 60 mA, environ 15 tours/mn ou 4 tours/mn.
Fixation par axe filetée au pas 5 m/m avec écrou.
Ce moteur ne nécessite aucun entretien et est très robuste.
Il peut supporter pendant un bref instant une légère surcharge.
Sa faible vitesse de rotation est bien adaptée à l' entraînement des parc d' attractions, roues à aube ou aux ailes de
moulin à vent.
Le sens de rotation peut être modifié au moyen de l' inverseur situé sur le côte du moteur (il n' est pas nécessaire
d' arrêter le moteur).
Différentes pièces complémentaires sont livées avec le moteur afin d' en augmenter ses possibilités d' utilisation.
Des exemples sont donnés sur le mode d' emploi.
Pour utiliser la vitesse minimum (4 t/mn) veuillez consulter la notice.
Le graisseur spécial - non corrosif - réf. 489, est recommandé pour ce moteur.
FALLER-synchroonmotor 629
Voor 12 - 16 V wisselstroom, 60 mA, ca. 15 omw./min. resp. 4 omw./min. Bevestiging door 5 mm moer en schroefdraad
op aslager.
De motor is betrouwbaar en heeft geen onderhoud nodig; zelfs stilstand door overbelasting heeft geen schadelijke
gevolgen. Vanwege het geringe aantal omwentelingen is de motor bijzonder geschikt voor de modelbouw, b. v. voor het
aandrijven van kermisattracties, waterraderen of molenwieken. De draairichting van de as wordt ingesteld met een kleine,
aan de zijkant geplaatste schakellar en is tegengesteld aan de stand hiervan. Het omschakelen dient bij voorkeur met
draaiende motor te geschieden.
Met de motor worden verschillende asjes, moeren en tandwielen meegeleverd voor diverse toepassingsmogelijkheden.
Op de desbetreffende handleidingen en ook hier worden aanwijzingen gegeven voor de inbouw van de motor in de
verschillende modellen.
De ombouw naar 4 omwentelingen per minuut wordt op de achterzijde van deze handleiding duidelijk aangegeven.
Voor smering van de motor adviseren wij onze olie, art. nr. 489 (hars-en-zuurvrij).
Sa. Nr. 207 331
