Saia-Burgess Controls AG
3.1.1

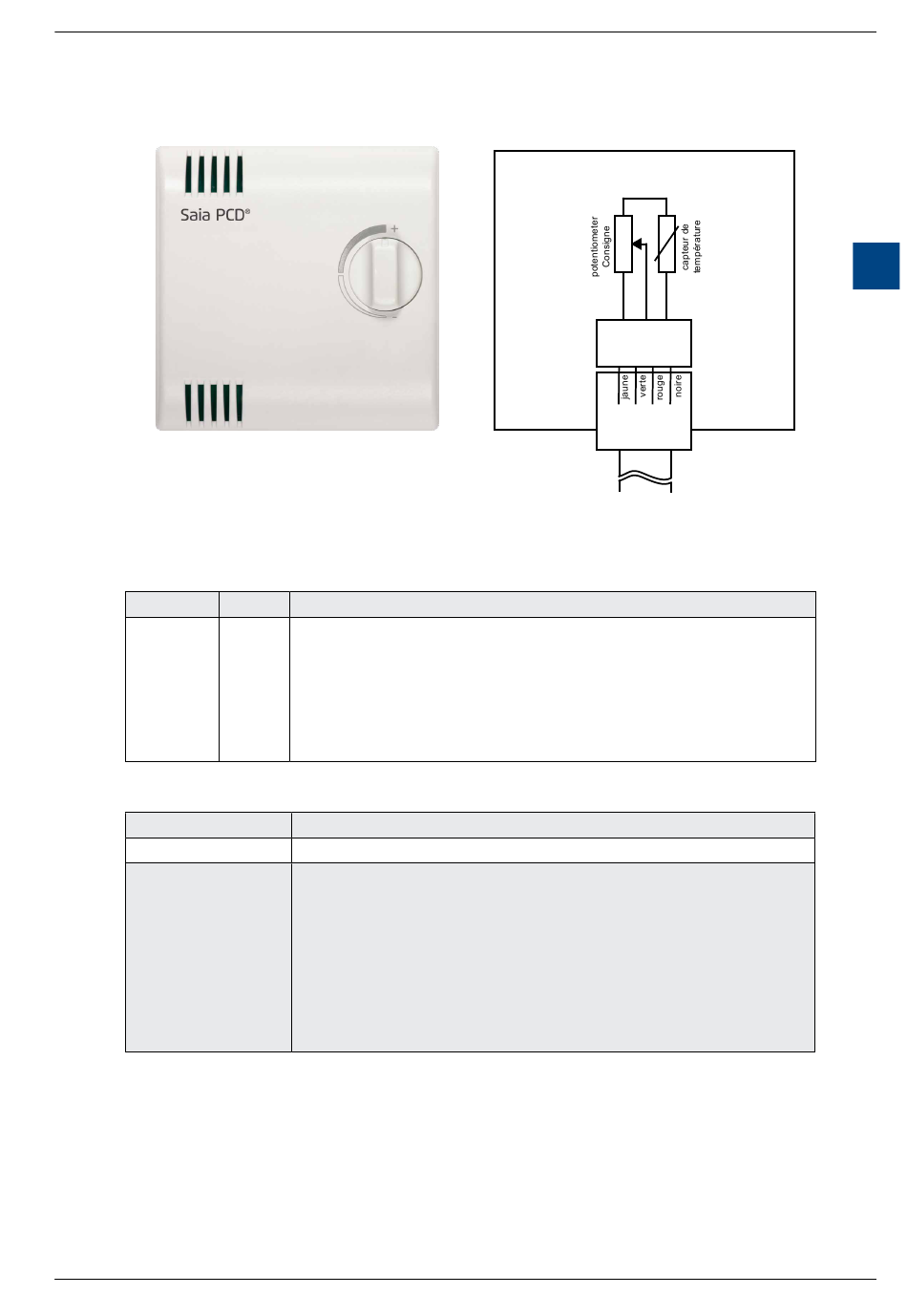

Caractéristiques techniques du PCD7.L640
Unité de commande d'ambiance avec capteur de température et réglage de la
consigne.
Brochage
Port
Borne
Bus série
RC
Fonctionnalités
Fonctionnalité
Capteur
Réglage
de la consigne
Remarque
Toutes les entrées analogiques du contrôleur individuel sont libres et peuvent
être lues par une boîte de fonctions Room ou un registre, indépendamment de
l'application du S-Bus.
L'utilisation d'une unité de commande d'ambiance numérique doit être définie dans la
configuration. Cf., à ce sujet, la description de la boîte de fonctions de configuration
ou du registre.
Manuel du Boîtiers de commande PCD7.L6xx assessoires │ D ocument 26-859 FRA07 │ 2 015-06-04
Description
Le raccordement au contrôleur individuel est réalisé au moyen du
câble PCD7.L670-xx directement sur le contrôleur ou, lorsque des
modules d'extension pour store et lumière sont utilisés, sur le dernier
module. Le câble de raccordement PCD7.L670-xx, d'une longueur de
10, 30 ou 50 m, est préconfectionné aux deux extrémités. La lon-
gueur maximale entre le contrôleur individuel et l'unité de commande
d'ambiance ne doit pas excéder 50 m.
Description
Capteur de température ambiante. Plage de mesure de 0 à 40 °C.
Réglage d'un glissement paramétrable de la consigne. Le réglage
est effectué à l'aide d'un potentiomètre. La plage de réglage est
transformée en +/- 6 pas et est transmise au contrôleur individuel. La
consigne de base définie dans le contrôleur individuel est accrue ou
abaissée par pas. La taille du pas est définie dans la configuration
du contrôleur individuel. Cf., à ce sujet, la description de la boîte de
fonctions de configuration ou du registre (reg. 104).
Si les boutons Plus, Set et Moins sont enfoncés simultanément, la
valeur de consigne actuelle s'affichera pendant env. 20 sec.
PCD7.L640
Controller
RJ 9
PCD7.L670-xx
Unités numeriques
Description technique
