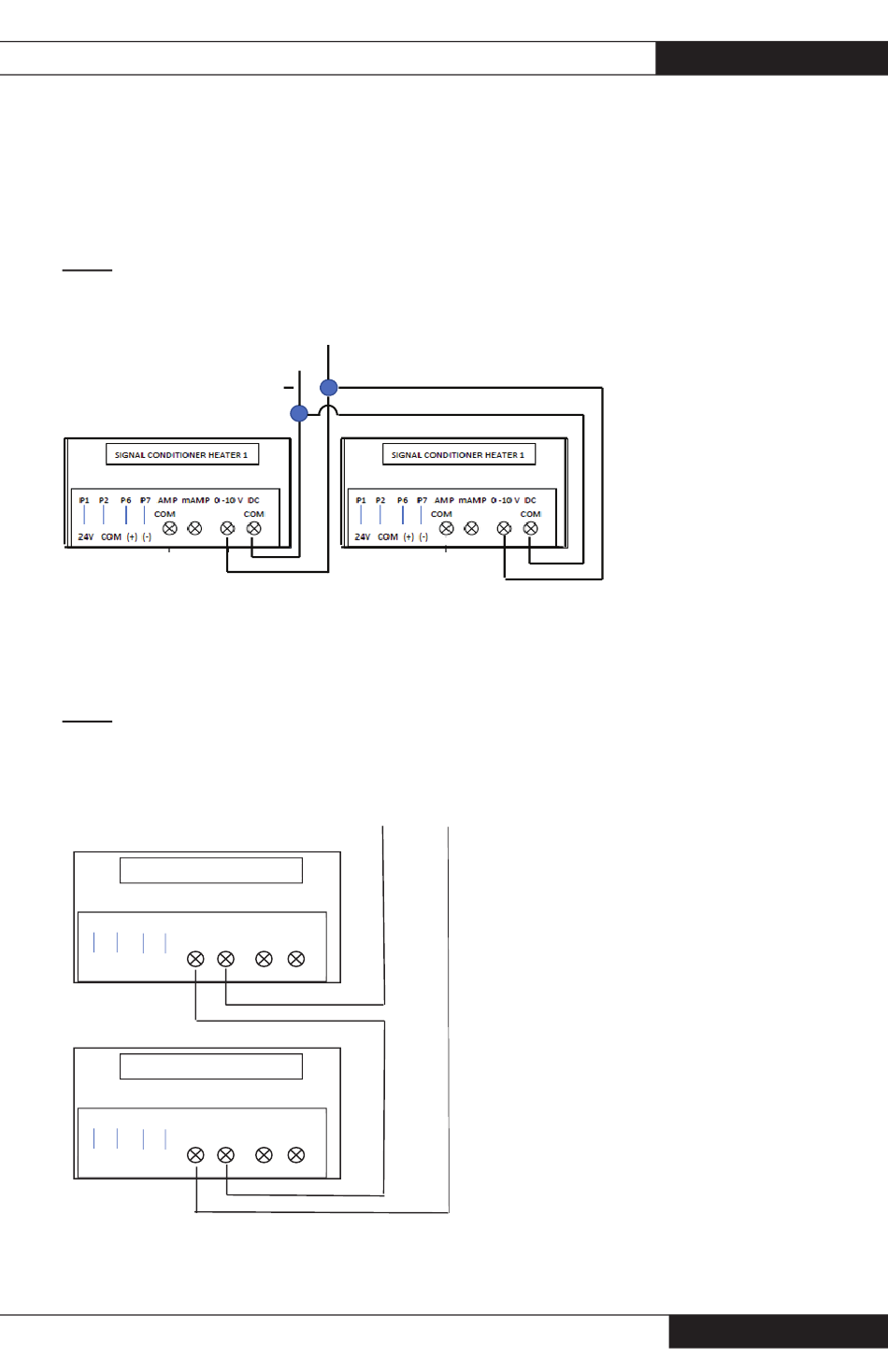

B. Conexión del controlador del edi-
fi cio con una señal de salida de 0-10
VDC al acondicionador de señal.
FIG. 8
Consulte al fabricante del controlador del edifi cio para
determinar su capacidad para operar varios calefactores
por señal de control.
C. Conexión del controlador del edifi -
cio con una señal de salida de 0-20 mA
o 4-20 mA al acondicionador de señal.
FIG. 9
Consulte al fabricante del controlador del edifi cio para
determinar su capacidad para operar varios calefactores
por señal de control.
ACONDICIONADOR DE SEÑAL
P1 P2 P6 P7 AMP mAMP 0 -10 V DC
COM
24 V COM (+) (-
ACONDICIONADOR DE SEÑAL
P1 P2 P6 P7 AMP mAMP 0 -10 V DC
COM
24 V COM (+) (-
Guardian con Smart Sense™
+
MILIAMP. COMÚN
COM
COM
