Technique de raccorde-
ment
Raccordement
VEGAMET 141 • 4 ... 20 mA
Remarque:
L'entrée passive n'est pas présente sur le VEGAMET 141 en version
Ex.
5.3
Raccordement
Le raccordement de l'alimentation tension et des entrées ou sorties
est effectué au moyen de bornes à vis amovibles. Vous trouverez des
informations sur la section max. des conducteurs dans les caractéris-
tiques techniques.
Raccordez l'appareil de la manière décrite dans le schéma de raccor-
dement suivant.
5.4 Schéma de raccordement
1
1 2
3
+ -
3
41 42
L+ N-
4
91 92

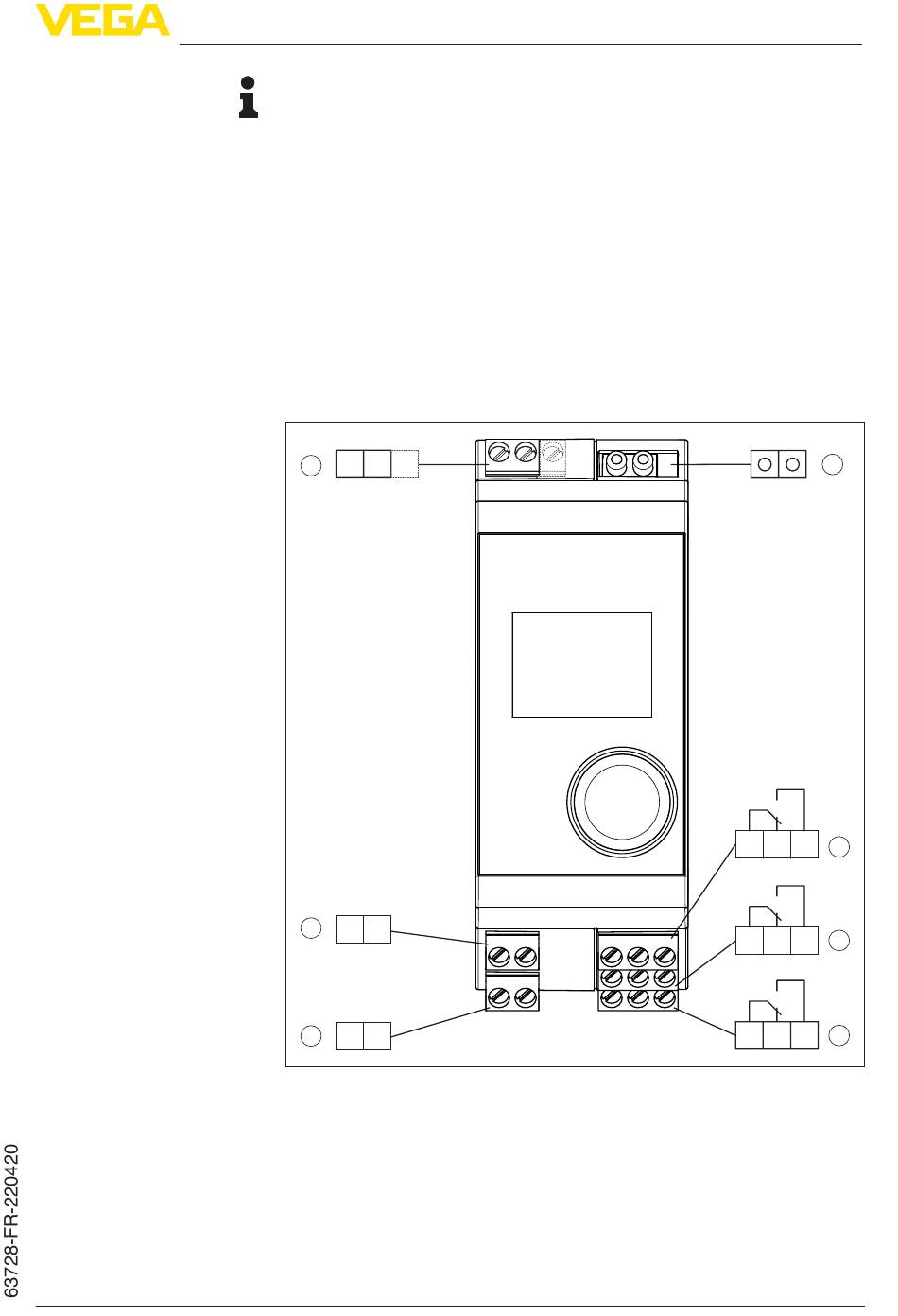

Fig. 3: Schéma de raccordement VEGAMET 141
1
Entrée du capteur (active/passive)
2
Ports HART pour le raccordement d'un VEGACONNECT
3
Sortie courant 4 ... 20 mA
4
Alimentation en tension de l'unité de commande
5
Sortie relais 1
6
Sortie relais 2
7
Sortie relais 3
Entrée passive sur version Ex indisponible
2)
5 Raccordement à l'alimentation en tension
2)
2
5
61 62 63
6
64 65 66
7
67 68 69
13
