Manuels Connexes pour Vega VEGAMET 862
Sommaire des Matières pour Vega VEGAMET 862

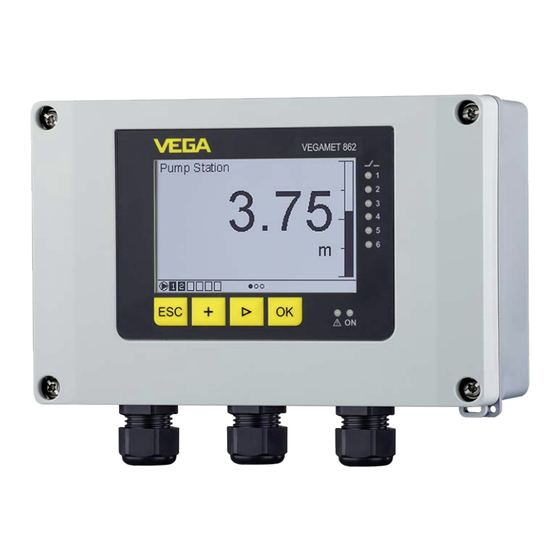

- Page 1 Mise en service Unité de commande robuste et afficheur pour les capteurs de niveau VEGAMET 862 4 … 20 mA/HART Document ID: 58867...
- Page 2 Étapes de mise en service ..................... 28 8 Mise en service avec smartphone/tablette (Bluetooth) ............. 36 Préparations ........................36 Établir la connexion ......................36 Paramétrage ........................37 9 Mise en service par PC/portable (Bluetooth)..............38 Préparations ........................38 Établir la connexion ......................38 Paramétrage ........................39 VEGAMET 862 • 4 … 20 mA/HART...
- Page 3 15.2 Aperçu applications/fonctionnalité.................. 74 15.3 Dimensions ........................77 15.4 Droits de propriété industrielle ..................79 15.5 Licensing information for open source software ............. 79 15.6 Marque déposée ......................79 Date de rédaction : 2021-01-27 VEGAMET 862 • 4 … 20 mA/HART...
- Page 4 être rendu accessible au personnel quali- fié et mis en œuvre. Symbolique utilisée ID du document Ce symbole sur la page de titre du manuel indique l'ID du document. La saisie de cette ID du document sur www.vega.com mène au télé- chargement du document. Information, remarque, conseil : Ce symbole identifie des informa- tions complémentaires utiles et des conseils pour un travail couronné de succès.
- Page 5 Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil. Utilisation appropriée Le VEGAMET 862 est un transmetteur de niveau universel pour le raccordement de deux capteurs 4 … 20 mA/HART. Vous trouverez des informations plus détaillées concernant le do- maine d'application au chapitre " Description du produit".
- Page 6 Canadian Electrical Code. 2.6 Consignes de sécurité pour atmosphères Ex Il est uniquement autorisé d'utiliser des appareils avec agrément ATEX correspondant pour les applications Ex. Tenez compte dans ce contexte des consignes de sécurité Ex spécifiques. Celles-ci font partie intégrante de la mise en service et sont jointes à tout appareil avec agrément ATEX. VEGAMET 862 • 4 … 20 mA/HART...
- Page 7 La présente notice de mise en service est valable pour les versions cette notice de mise en d'appareil suivantes : service • Version du matériel à partir de la version 1.0.0 • Version du logiciel à partir de 1.10.0 VEGAMET 862 • 4 … 20 mA/HART...
- Page 8 Numérisez le code QR situé sur la plaque signalétique de l'appa- reil ou • Saisissez le numéro de série manuellement dans l'application VEGA Tools (disponible gratuitement dans les stores respectifs) Information: Si le numéro de série ou le code QR sur la plaque signalétique ne peuvent pas être lus, ceux-ci sont indiqués également sur le re- couvrement de l'écran à l'intérieur de l'appareil.
- Page 9 Information: Certaines possibilités de réglage déterminées ne sont pas pos- sibles, ou seulement de manière restreinte, avec l'unité de réglage et d'affichage, par exemple les réglages pour la mesure de débit ou la commande de pompes. Pour ces applications, il est recommandé d'utiliser PACTware/DTM ou l'application VEGA Tools. Vous trouverez en annexe une vue d'ensemble des applications et fonctions dispo- nibles ainsi que des leurs possibilités de réglage. VEGAMET 862 • 4 … 20 mA/HART...
- Page 10 Entreposer dans un lieu sec et sans poussière • Ne pas exposer à des produits agressifs • Protéger contre les rayons du soleil • Éviter des secousses mécaniques • Température de stockage Température de transport et de stockage voir au chapitre " Annexe et de transport - Caractéristiques techniques - Conditions ambiantes" • Humidité relative de l'air 20 … 85 % VEGAMET 862 • 4 … 20 mA/HART...
- Page 11 Accessoires Protection solaire La protection solaire protège l'appareil du rayonnement solaire direct et prévient ainsi une surchauffe de l'électronique. Elle améliore en outre la lisibilité de l'affichage lorsque le soleil brille. La protection solaire peut être utilisée en montage mural ou sur tube. Kit de montage mural Le kit de montage sur tube est destiné à une fixation optimale et sûre des appareils en cas de montage horizontal et vertical sur des tubes. VEGAMET 862 • 4 … 20 mA/HART...
- Page 12 Remarques générales Possibilités de montage Le boîtier de terrain du VEGAMET 862 est approprié tout autant pour le montage en extérieur que pour le montage dans des bâtiment du fait de la protection P66/IP67 et type 4X. Dans la version standard, l'appareil est prévu pour le montage mural. Un adaptateur de mon-...
- Page 13 (3.23") ø7 mm (0.28") ø13 mm (0.51") Fig. 3: Plaque de montage pour montage mural VEGAMET 862 Montage sur tuyauterie L'accessoire de montage en option est nécessaire pour le montage sur tube. Celui-ci est composé de deux paires d'étriers de montage et de quatre vis de montage M6 x 100. Les étriers de montage sont vissés sur la plaque de montage et sur le tube conformément à l'illustration suivante.
- Page 14 4 vis M6 x 100 4 Brides de fixation Tube pour diamètre 29 … 60 mm (1.14" à 2.36") Montage protection Pour la protection contre le rayonnement solaire direct, il est possible solaire d'utiliser la protection solaire en option. Celle-ci est tout simplement montée entre deux plaques de montage et l'unité de commande, cela est possible aussi bien avec le montage mural qu'avec le montage sur tube. VEGAMET 862 • 4 … 20 mA/HART...
- Page 15 Fig. 5: Montage, protection solaire en cas de montage sur tube VEGAMET 862 Protection solaire Plaque de montage 4 vis M6 x 100 5 Brides de fixation Tube pour diamètre 29 … 60 mm (1.14" à 2.36") VEGAMET 862 • 4 … 20 mA/HART...
- Page 16 Dans le capteur / VEGAMET 862, le blindage doit être raccordé directement à la borne de terre interne. La borne de terre externe se trouvant sur le boîtier capteur / VEGAMET 862 doit être reliée à basse impédance au conducteur d'équipotentialité. À une température ambiante ≥ 50 °C (122 °F), le câble de raccordement doit être conçu pour une température ambiante d'au moins 20 °C (36 °F) de plus.
- Page 17 (capteur en version quatre fils). De surcroît, le VEGAMET 862 peut être raccordé à la boucle d'un circuit courant existant comme un simple ampère- mètre. Remarque: L'entrée passive n'est pas présente sur le VEGAMET 862 en version Entrée numérique mode de fonctionnement actif/passif La sélection des bornes de raccordement vous permet de changer entre le mode actif et le mode passif pour l'entrée numérique. • L'unité de commande met à disposition une alimentation tension sur l'entrée active. Le mode de fonctionnement est prévu pour le VEGAMET 862 • 4 … 20 mA/HART...
- Page 18 Pour les conducteurs souples sans cosse, presser un petit tourne- vis dans l'orifice rectangulaire pour libérer l'ouverture de la borne. Lorsque vous enlevez le tournevis, la borne se referme. Vous trouverez de plus amples informations sur la section max. des conducteurs dans les caractéristiques techniques. Raccordement Raccordez l'appareil de la manière décrite dans le schéma de raccor- dement suivant. VEGAMET 862 • 4 … 20 mA/HART...
- Page 19 1 2 3 1 2 3 Fig. 7: Raccord entrée 1 pour capteur à deux fils/à quatre fils (actif/passif) 1 Entrée active avec alimentation de capteur pour capteur à deux fils 2 Entrée passive sans alimentation de capteur pour capteur à quatre fils 3 Capteur deux fils 4 Capteur quatre fils 5 Tension d'alimentation pour capteur quatre fils Douilles de communication HART pour le raccordement d'un VEGA- CONNECT Entrée passive sur version Ex indisponible VEGAMET 862 • 4 … 20 mA/HART...
- Page 20 1 Entrée active avec alimentation de capteur pour capteur à deux fils 2 Entrée passive sans alimentation de capteur pour capteur à quatre fils 3 Capteur deux fils 4 Capteur quatre fils 5 Tension d'alimentation pour capteur quatre fils Douilles de communication HART pour le raccordement d'un VEGA- CONNECT Détails entrées numériques VEGAMET 862 21 22 23 24 25 26 27 28 29 30 31 32 + - + -...
- Page 21 5 Raccordement à l'alimentation en tension 5.6 Phase de mise en marche Après sa mise en marche, l'appareil effectue tout d'abord un court auto-contrôle. • Vérification interne de l'électronique • Les signaux de sortie sont mis sur défaut, le rétroéclairage de l'écran s'allume en rouge Ensuite, les valeurs de mesure actuelles sont affichées et éditées sur la sortie. Le rétroéclairage de l'écran passe sur blanc. VEGAMET 862 • 4 … 20 mA/HART...
- Page 22 être consulté auprès de votre interlocuteur personnel après légi- timation. L'enregistrement ainsi que la transmission du code d'accès Bluetooth est toujours accepté crypté (algorithme SHA 256). Protection du paramétrage Les réglages (paramètres) de l'appareil peuvent être protégés contre des modifications non souhaitées. À la livraison, la protection des pa- ramètres est désactivée et tous les réglages peuvent être effectués. Code d'appareil L'appareil peut être verrouillé par l'utilisateur à l'aide d'un code d'ap- pareil qu'il peut choisir librement afin de protéger le paramétrage. Les réglages (paramètres) peuvent ensuite être uniquement lus mais plus modifiés. Le code d'appareil est également enregistré dans l'ouil de VEGAMET 862 • 4 … 20 mA/HART...
- Page 23 Code d'appareil de Le code d'appareil de secours permet le déverrouillage de l'appareil secours pour le cas où le code d'appareil est perdu. Il ne peut pas être mo- difié. Le code de déverrouillage d'appareil de secours se trouve sur une fiche d'information " protection d'accès" fournie. Si ce document devait être perdu, le code d'appareil de secours peut être consulté auprès de votre interlocuteur personnel après légitimation. L'enre- gistrement ainsi que la transmission du code d'appareil est toujours accepté crypté (algorithme SHA 256). Enregistrement du code dans myVEGA Si l'utilisateur possède un compte " myVEGA", alors aussi bien le code d'accès Bluetooth que le code d'appareil sont enregistrés en supplément dans son compte sous " PIN et codes". Cela simplifie considérablement l'utilisation d'autres outils de réglage car tous les codes d'accès et d'appareil Bluetooth sont automatiquement syn- chronisés en liaison avec le compte " myVEGA". VEGAMET 862 • 4 … 20 mA/HART...
- Page 24 HART de raccordement permettent de procéder à un paramétrage des capteurs HART raccordés sans interruption du circuit de mesure. La résistance (230 Ω) nécessaire à cet effet est déjà intégrée dans le VEGAMET 862. Les douilles ont un diamètre intérieur de 2 mm pour le raccordement direct d'un VEGACONNECT ou d'autres modems HART. Le paramétrage du capteur raccordé est effectué au moyen de l'app VEGA Tools ou via PACTware avec le DTM correspondant. VEGAMET 862 • 4 … 20 mA/HART...
- Page 25 En appuyant une fois sur les touches [+] et [->], vous modifiez la va- leur à éditer ou vous déplacez le curseur d'un rang. Cette modification est poursuivie pendant la durée de l'actionnement. Environ 60 minutes après le dernier appui de touche, l'affichage revient automatiquement à l'indication des valeurs de mesure. Les saisies n'ayant pas encore été sauvegardées en appuyant sur [OK] sont perdues. 7.2 Affichage de valeur de mesure/d'état et d'option du menu Affichage des valeurs de L'affichage de valeurs de mesure représente la valeur affichée numé- mesure rique, le nom de la voie de mesure (TAG voies de mesure) et l'unité. En supplément, il est possible d'afficher un bargraphe analogique. Trois affichages de valeurs de mesure avec respectivement trois valeurs de mesure différentes peuvent être configurés au maximum. Avec la commande de pompes activée, une barre d'état supplémen- taire avec l'affichage des pompes affectées est disponible. Les valeurs de mesure sont affichées conformément à la représenta- tion suivante : VEGAMET 862 • 4 … 20 mA/HART...
- Page 26 également possible de configurer le rétroéclairage clignotant dans n'importe quelle couleur. Information: La configuration de cette signalisation de couleur individuelle est effectuée avec PACTware/DTM ou la VEGA Tools-App. Affichage de l'option du Les options du menu sont affichées conformément à la représenta- menu tion suivante : VEGAMET 862 • 4 … 20 mA/HART...
- Page 27 Langue du menu Réglages de la langue Fonctions étendues Description Réglages de base Relais de défaut Activer/désactiver le relais de défaut Protection d'accès Protection d'accès pour Bluetooth et protection du paramétrage Date/Heure Réglages de la date et de l'heure Reset Réinitialisation de l'appareil Diagnostic Description Réglages de base État Affichage d'état, par ex. appareil, capteur, relais VEGAMET 862 • 4 … 20 mA/HART...
- Page 28 Information: Lors de l'utilisation de PACTware et du DTM respectif ou de l'applica- tion VEGA Tools, il est possible de procéder à des réglages supplé- mentaires ne pouvant pas être faits ou seulement avec certaines restrictions avec l'unité de réglage et d'affichage intégrée. La commu- nication s'effectue au moyen de l'interface Bluetooth intégrée. Applications L'appareil est configuré en usine pour des applications universelle.
- Page 29 Si le VEGAMET 862 est réglé sur standard, la transmission des valeurs de mesure s'effectuera via signal analogique 4 … 20 mA. Un réglage au capteur se répercutera directement sur la grandeur d'entrée du VEGAMET 862. Faites le réglage sur un seul appareil, soit au VEGAMET 862, soit au capteur. Le réglage au VEGAMET 862 s'effectuera toujours en mA avec une transmission analogique. Transmission numérique HART Lors d'une transmission via HART, il faudra communiquer au VEGA- MET 862 la valeur capteur à utiliser pour l'exploitation des données.
- Page 30 Il est en supplément possible de mémoriser des courbes de linéarisation librement programmables via DTM. Réglage Grâce au réglage, la valeur d'entrée du capteur raccordé est conver- tie en une valeur en pourcent. Cette conversion permet d'établir une correspondance entre toute plage de valeurs d'entrée et une plage relative (0 % à 100 %). Les valeurs en pourcentage peuvent être utilisées pour la représen- tation sur l'écran, pour l'utilisation directe dans une sortie ou pour une conversion extérieure via une linéarisation ou une mise à l'échelle. L'unité de réglage est toujours le " mA" lors de l'utilisation de l'unité de réglage et d'affichage. Lors de l'utilisation de PACTware/DTM ou de l'application VEGA Tools, d'autres unités peuvent être sélectionnées. Si celles-ci ont été activées, elles sont également affichées dans l'écran. VEGAMET 862 • 4 … 20 mA/HART...
- Page 31 - relais hors tension), puis excité lorsque le niveau dépasse le seuil max. (point d'excitation > point de désexcitation) Les modes de fonctionnement supplémentaires " commande de pompes", " Fenêtre de commutation", " Débit" et " Tendance" sont réglables uniquement via PACTware/DTM ou au moyen de l'applica- tion VEGA Tools. La valeur mesurée qui sert de signal d'entrée pour le relais (pourcent/ pourcent linéarisé / calibrée) est définie dans l'option du menu " Grandeur de référence". Sous " Point de commutation", saisissez les valeurs pour la mise en et hors service du relais. Il est défini dans l'option du menu " Comportement en cas de défaut" comment le relais se comporte lorsque la voie de mesure affectée est en défaut. Il est ce faisant aussi possible de choisir si l'état de VEGAMET 862 • 4 … 20 mA/HART...
- Page 32 à la valeur de mesure (uniquement en cas de représenta- tion d'une seule valeur mesurée). Options - Luminosité La luminosité du rétroéclairage peut être réglée dans l'option du menu " Affichage - Options - Luminosité". Options - contraste Le contraste de l'écran peut être réglé dans l'option du menu " Affi- chage - Options - Contraste". Options - éclairage Dans l'option du menu " Affichage - Options - Éclairage", il est pos- sible de régler l'éclairage sur " Allumé en continu" ou " Automatique arrêt" (après deux minutes). Avec le réglage " Automatique arrêt", l'éclairage est allumé pendant deux minutes dès qu'une touche quel- conque est actionnée. VEGAMET 862 • 4 … 20 mA/HART...
- Page 33 Bluetooth de secours est indiqué dans la fiche d'information fournie " Protection d'accès" Vous trouverez de plus amples détails au chapitre " Protection d'ac- cès". Protection d'accès - pro- Les paramètres de l'appareil peuvent être protégés contre les tection du paramétrage modifications involontaires ou indésirables par la saisie d'un code d'appareil. En cas de protection du paramétrage activé, les options du menu peuvent certes être sélectionnées et affichées, mais les paramètres ne peuvent toutefois plus être modifiées. VEGAMET 862 • 4 … 20 mA/HART...
- Page 34 Remarque: Tenez compte que les éléments de l'installation en aval (vannes, pompes, moteurs, commandes) peuvent être affectés par la simu- lation, ce qui peut faire survenir des états de service de l'installation indésirables. La valeur simulée est éditée jusqu'à ce que le mode de simulation soit de nouveau désactivé. Après env. 60 minutes, la simulation est automatiquement terminée. TAG appareil Le TAG-appareil vous permet d'attribuer au VEGAMET 862 une dési- gnation individuelle et univoque via le DTM/l'application VEGA Tools. VEGAMET 862 • 4 … 20 mA/HART...
- Page 35 FAT32 de la carte SD. La carte SD insérée en usine est déjà formatée. Avant de retirer la carte SD insérée, utilisez la fonction " Retirer la carte SD en toute sécurité" pour pouvoir sortir la carte de l'appareil en toute sécurité et sans perte de données. Vous trouverez de plus amples informations pour l'enregistrement des valeurs de mesure au chapitre " Mémoire de valeurs de mesure/ enregistreur de données". VEGAMET 862 • 4 … 20 mA/HART...
- Page 36 Le message " Établissement de la connexion en cours" est affiché. Authentifier À la première connexion, authentifiez mutuellement l'outil de réglage et l'unité de commande. Après la première authentification correcte, toute nouvelle connexion est effectuée sans nouvelle interrogation d'authentification. Saisir le code de jume- Pour l'authentification, saisissez le code d'accès Bluetooth à 6 lage Bluetooth chiffres dans la fenêtre de menu suivante. Vous trouverez le code sur l'extérieur du corps de l'appareil ainsi que sur la fiche d'information " PIN et codes" dans l'emballage de l'appareil. Remarque: Si un code erroné est saisi, alors une nouvelle saisie n'est possible qu'après une certaine temporisation. Cette durée se rallonge après chaque autre saisie erronée. Le message " Attente d'authentification" est affiché sur le smart- phone/la tablette. VEGAMET 862 • 4 … 20 mA/HART...
- Page 37 Saisir les paramètres Le menu de réglage est divisé en deux parties : Vous trouverez à gauche la zone de navigation avec les menus " mise en service", " Fonctions étendues" ainsi que " Diagnostic". Le point du menu sélectionné est identifié avec un entourage coloré et affiché dans la partie droite. Fig. 14: Exemple de vue de l'appli - Mise en service réglage Entrez les paramètres souhaités et confirmez au moyen du clavier ou du champ d'édition. Les saisies sont ainsi actives dans l'appareil. Pour terminer la connexion, fermez l'appli. VEGAMET 862 • 4 … 20 mA/HART...
- Page 38 Établir la connexion Établir la connexion Sélectionnez l'appareil souhaité pour le paramétrage en ligne dans l'arborescence du projet. Authentifier À la première connexion, authentifiez mutuellement l'outil de réglage et l'unité de commande. Après la première authentification correcte, toute nouvelle connexion est effectuée sans nouvelle interrogation d'authentification. Saisissez ensuite dans la prochaine fenêtre de menu le code de Saisir le code de jume- lage Bluetooth jumelage Bluetooth à 6 chiffres à des fins d'authentification. VEGAMET 862 • 4 … 20 mA/HART...
- Page 39 FDT sont nécessaires. La version PACTware actuelle respective ainsi que tous les DTM disponibles sont réunis dans un catalogue DTM. De plus, les DTM peuvent être intégrés dans d'autres applications cadres selon le standard FDT. Fig. 15: Exemple de vue DTM - réglage VEGAMET 862 • 4 … 20 mA/HART...
- Page 40 10 Mémoire de valeurs de mesure/enregistreur de données 10 Mémoire de valeurs de mesure/ enregistreur de données Avec la mémoire de valeurs de mesure, les valeurs de mesure d'un appareil VEGA peuvent être enregistrées et surveillées. Il existe deux possibilités différentes d'enregistrer les valeurs de mesure : Mémoires de valeurs de Les données sont mémorisées pendant une certaine période direc- mesure tement dans l'appareil et peuvent être relues à un moment ultérieur.
- Page 41 Dans la zone de liste pour la sélection de la courbe figurent toutes les courbes qui sont actuelle- ment activées dans l'unité de commande. Sous " Plage ", vous voyez à droite la plage de temps disponible, qui peut être limitée à l'aide des champs de saisie " Début " et " Fin ". Ceci vous permet de réduire considérablement la durée de lecture de la courbe. Vous trouverez d'autres informations concernant l'enregistrement de tendance/l'historique du capteur (trend) dans l'aide en ligne du DTM respectif. VEGAMET 862 • 4 … 20 mA/HART...
- Page 42 Il est uniquement permis de retirer la carte mémoire lorsque vous l'avez auparavant enlevée du système en toute sécurité avec l'option du menu " Diagnostic - Mémoire de l'appareil". 10.5 Formater la carte SD L'option du menu " Formater la carte SD" permet de réaliser un formatage FAT32 de la carte SD insérée. En supplément, le fichier " device_info.txt" est généré sur la carte : il contient des informations spécifiques de votre appareil (tyoe d'appareil, numéro de série, ver- sion du matériel/du logiciel, date de calibrage). La carte SD insérée en usine est déjà formatée. VEGAMET 862 • 4 … 20 mA/HART...
- Page 43 (sécurité positive - relais hors tension), et il est réexcité lorsque le niveau min. est de nouveau atteint (Point d'excitation < Point de désexcitation). Lors de la vidange, le mode de fonctionnement " Protection contre la marche à vide " est utilisé. Ce relais est ainsi désexcité lorsque le niveau min. est atteint (sécurité positive - relais hors tension), et il est réexcité lorsque le niveau max. est de nouveau atteint (Point d'excitation > Point de désexcitation). VEGAMET 862 • 4 … 20 mA/HART...
- Page 44 Si HART est aussi disponible sur le capteur, la sélection HART doit être utilisée car ici une précision supérieure peut être atteinte. Définir les valeurs caractéristiques du capteur Lors de la mise en œuvre de capteur analogiques 4...20 mA, il est nécessaire de régler la plage de mesure adaptée à l'application pour atteindre la précision maximale. Cette plage de mesure doit être enregistrée une nouvelle fois dans l'assistant en commun avec le type de capteur et l'unité de mesure. Lors de l'utilisation de capteurs HART, il suffit de définir la valeur de capteur souhaitée avec l'unité. VEGAMET 862 • 4 … 20 mA/HART...
- Page 45 Sélectionnez sous " Voie de mesure - Courbe de linéarisation " la mention " Cuve cylindrique couchée " afin d'afficher correctement le volume en pourcentage. Réglage Effectuez le réglage dans l'unité de commande comme il est décrit dans le chapitre " Étapes de mis en service ". Aucun autre réglage ne doit être effectué directement sur le capteur. Pour le réglage max., remplissez le réservoir jusqu'au niveau max. souhaité et reprenez la valeur actuelle mesurée. Si cela n'est pas possible, vous pouvez éga- lement indiquer la valeur de capteur correspondante. Pour le réglage min, videz le réservoir jusqu'au niveau min. ou saisissez la valeur de capteur correspondante. VEGAMET 862 • 4 … 20 mA/HART...
- Page 46 11.2 Station de pompage avec fonction de commande de pompes Les eaux usées domestiques et professionnelles sont menées en- Description de l'applica- tion semble avec l'eau de surface vers la station d'épuration via un réseau ramifié de canaux. Si la pente naturelle ne suffit pas, différentes stations de pompage sont nécessaire afin de compenser la diffé- rence de hauteur. La mesure du niveau dans le puits d'entrée sert à la commande économique des pompes. La commande intelligente de plusieurs pompes peut être réglée très simplement par l'unité de commande. VEGAMET 862 • 4 … 20 mA/HART...
- Page 47 Fig. 18: Exemple d'une barre d'état sur l'écran avec la commande de pompe activée 1 Symbole commande de pompes activé Relais 1 et 2 sont attribués à la commande de pompes 3 Le relais 3 est attribué à la commande de pompes et signale une anomalie 4 Le relais est libre ou n'est pas attribué à la commande de pompes 11.2.1 Mise en service L'assistant d'application vous guide à travers les diverses possibilités de configuration et options. Ci-après les différentes étapes : VEGAMET 862 • 4 … 20 mA/HART...
- Page 48 Pour les appareils avec une entrée numérique, une surveil- lance des pompes peut être configurée en plus. L'assistant de mise en service ainsi que les exemples d'application ci-dessous four- nissent des détails sur le mode de fonctionnement. Configurer les points de commutation du relais Saisissez les points de commutation de relais auxquels les pompes doivent être commutées. Configurer l'affichage des valeurs de mesure Dans la dernière étape, vous pouvez configurer quelles et combien de valeurs de mesure doivent être affichées sur l'écran. Il est en outre également possible de définir la base de la valeur affichée, le format d'affichage et le bargraphe en option. VEGAMET 862 • 4 … 20 mA/HART...
- Page 49 Pour les relais 1 et 2, le mode de fonctionnement " commande de pompes 2" est réglé avec l'option " fonctionnement séquentiel". Les points de commutation du relais sont configurés comme suit : • Relais 1 point de commutation du haut = 80,0 % • Relais 1 point de commutation du bas = 10,0 % • Relais 2 point de commutation du haut = 90,0 % • Relais 2 point de commutation du bas = 10,0 % Le mode de fonctionnement de la commande de pompes 2 est expliqué plus en détail dans le diagramme suivant. L'exemple décrit précédemment sert ici de base. VEGAMET 862 • 4 … 20 mA/HART...
- Page 50 HiHi et la pompe à beau temps est mise hors service. La plus grosse pompe reste en service jusqu'à ce que le point de désactivation soit atteint. Lorsque le niveau remonte, c'est de nouveau la pompe à beau temps qui est réactivée. Il est également possible d'utiliser plusieurs grandes pompes en alter- nance. l'algorithme pour le changement de pompe est déterminé par le mode de fonctionnement de la commande de pompes. VEGAMET 862 • 4 … 20 mA/HART...
- Page 51 Si toutes les pompes sont connectées, la pompe reste aussi connectée. Remarque: Si la pompe est déjà connectée lorsque la commutation obligatoire est activée, la temporisation n'est pas démarrée. La temporisation à la désexcitation ne démarre qu'après avoir été déconnectée puis de nouveau connectée. Si une temporisation à la désexcitation est confi- gurée, celle-ci n'est pas prise en compte. C'est à dire que la commu- tation est effectuée exactement à l'heure définie pour la commutation obligatoire. Une temporisation à la désexcitation configurée est, par VEGAMET 862 • 4 … 20 mA/HART...
- Page 52 11.2.3 Exemple d'application commande de pompes Principe de fonctionne- La commande de pompe 3/4 est utilisée afin de commander plusieurs ment pompes ayant la même fonction et dans un ordre défini. Toutes les pompes peuvent fonctionner en même temps en fonction des points VEGAMET 862 • 4 … 20 mA/HART...
- Page 53 3 est également mise en marche. Pour les relais 1 … 3, le mode de fonctionnement " commande de pompes 4" est réglé avec l'option " fonctionnement séquentiel". Les points de commutation du relais sont configurés comme suit : Sélectionnez dans la zone de navigation DTM les menus " Voie de mesure - sorties - relais ". • Relais 1 point de commutation du haut = 60,0 % • Relais 1 point de commutation du bas = 10,0 % • Relais 2 point de commutation du haut = 75,0 % • Relais 2 point de commutation du bas = 10,0 % • Relais 3 point de commutation du haut = 90,0 % • Relais 3 point de commutation du bas = 10,0 % VEGAMET 862 • 4 … 20 mA/HART...
- Page 54 HiHi et la pompe à beau temps est mise hors service. La plus grosse pompe reste en service jusqu'à ce que le point de désactivation soit atteint. Lorsque le niveau remonte, c'est de nouveau la pompe à beau temps qui est réactivée. Il est également possible d'utiliser plusieurs grandes pompes en alter- nance. l'algorithme pour le changement de pompe est déterminé par le mode de fonctionnement de la commande de pompes. VEGAMET 862 • 4 … 20 mA/HART...
- Page 55 éga- lement toujours être pratiquement la même. La somme des heures de fonctionnement de chaque pompe est calculée dans l'unité de commande et ces heures peuvent être lues dans le menu " Diagnos- tic - État - Relaist ". Si vous détectez une différence notable entre les pompes, cela signifie que la capacité d'une pompe a énormément baissé. Cette information peut être utilisée pour le diagnostic ou le VEGAMET 862 • 4 … 20 mA/HART...
- Page 56 Des sorties de relais peuvent être utilisées pour la commande de dé- grilleur ainsi que plusieurs sorties courant pour le traitement du signal. VEGAMET 862 • 4 … 20 mA/HART...
- Page 57 HART, il est nécessaire de sélectionner en supplément le capteur souhaité. Si HART est aussi disponible sur le capteur, la sélection HART doit être utilisée car ici une précision supérieure peut être atteinte. VEGAMET 862 • 4 … 20 mA/HART...
- Page 58 Lors de l'utilisation de capteurs HART, il suffit de définir la valeur de capteur souhaitée avec l'unité. Définir les valeurs de réglage - voie de mesure 1 Saisissez les valeurs de réglage de la voie de mesure pour 0 % et pour 100 %. Définir les valeurs de réglage - voie de mesure 2 Saisissez les valeurs de réglage de la voie de mesure pour 0 % et pour 100 %. Définir la mise à l'échelle - voie de mesure 3 Prescrivez la grandeur de mesure souhaitée, l'unité de mesure et le format d'affichage et saisissez les valeurs de mise à l'échelle adap- tées pour 0 % et pour 100 %. Configurer les points de commutation du relais Saisissez les points de commutation de relais auxquels les pompes doivent être commutées. Configurer l'affichage des valeurs de mesure Dans la dernière étape, vous pouvez configurer quelles et combien de valeurs de mesure doivent être affichées sur l'écran. Il est en outre également possible de définir la base de la valeur affichée, le format d'affichage et le bargraphe en option. VEGAMET 862 • 4 … 20 mA/HART...
- Page 59 Si vous connaissez la formule de débit de votre canal, vous devriez choisir cette option car ici la précision de la mesure de débit est la plus élevée. • Formule de débit : Q = k x h VEGAMET 862 • 4 … 20 mA/HART...
- Page 60 3 ... 4 h 90° 90° Fig. 24: Mesure du débit avec déversoir rectangulaire: h = remplissage max. max. du déversoir rectangulaire Paroi du déversoir (vue latérale) Amont du canal Aval du canal Organe déprimogène (vue de l'aval du canal) VEGAMET 862 • 4 … 20 mA/HART...
- Page 61 HART, il est nécessaire de sélectionner en supplément le capteur souhaité. Si HART est aussi disponible sur le capteur, la sélection HART doit être utilisée car ici une précision supérieure peut être atteinte. VEGAMET 862 • 4 … 20 mA/HART...
- Page 62 La réinitialisation du compteur de sommes peut être déclenchée de manière suivante : • par le module d'affichage et de réglage • par le DTM/l'app VEGA Tools • par une entrée numérique (par ex. un capteur) • avec pilotage temporel (quotidiennemetn à une heure au choix) Configurer l'affichage des valeurs de mesure Dans la dernière étape, vous pouvez configurer quelles et combien de valeurs de mesure doivent être affichées sur l'écran. Il est en outre également possible de définir la base de la valeur affichée, le format d'affichage et le bargraphe en option. VEGAMET 862 • 4 … 20 mA/HART...
- Page 63 Si toutefois ces mesures n'aboutissent à aucun résultat, vous avez la technique 24h/24 possibilité - en cas d'urgence - d'appeler le service d'assistance tech- nique VEGA, numéro de téléphone de la hotline +49 1805 858550. Ce service d'assistance technique est à votre disposition également en dehors des heures de travail, à savoir 7 jours sur 7 et 24h/24. Étant proposé dans le monde entier, ce service est en anglais. Il est gratuit, vous n'aurez à payer que les frais de communication.
- Page 64 F015 Capteur en Vérifier le capteur, par ex. sa signalisa- phase de mise tion de défaut Entrée capteur : en route Réparer la rupture de ligne rupture de ligne Vérifier le raccordement du capteur Courant capteur < 3,6 mA ou rup- ture de ligne VEGAMET 862 • 4 … 20 mA/HART...
- Page 65 S022 La valeur pour Procéder de nouveau à une mise à un des deux l'échelle, dans ce cadre corriger les Mise à l'échelle : points de mise à valeurs min./max. valeur de ca- l'échelle est trop librage trop grande grande VEGAMET 862 • 4 … 20 mA/HART...
- Page 66 : mode même mode de de fonctionne- fonctionnement ment défectueux ont été attribués à la commande de pompes. Function check Codes d'erreur Cause Élimination C029 Simulation active Interrompre la simulation Simulation VEGAMET 862 • 4 … 20 mA/HART...
- Page 67 Procédez de la manière suivante en cas de réparation : • Imprimez et remplissez un formulaire par appareil • Nettoyez et emballez l'appareil soigneusement de façon qu'il ne puisse être endommagé • Apposez sur l'emballage de l'appareil le formulaire dûment rempli et éventuellement une fiche de données de sécurité. • Contactez votre interlocuteur dédié pour obtenir l'adresse d'envoi. Vous trouverez celle-ci sur notre page d'accueil. VEGAMET 862 • 4 … 20 mA/HART...
- Page 68 13 Démontage 13 Démontage 13.1 Étapes de démontage Suivez les indications des chapitres " Montage" et " Raccordement à l'alimentation en tension" et procédez de la même manière mais en sens inverse. 13.2 Recyclage L'appareil est fait de matériaux recyclables. Pour cette raison, il doit être éliminé par une entreprise de recyclage spécialisée. Respectez les réglementations nationales en vigueur. VEGAMET 862 • 4 … 20 mA/HART...
- Page 69 14.5 Système de gestion de l'environnement La défense de notre environnement est une des tâches les plus importantes et prioritaires. C'est pourquoi nous avons introduit un système de gestion de l'environnement ayant pour objectif d'amé- liorer en permanence la protection de l'environnement au niveau de l'entreprise. Ce système de gestion de l'environnement est certifié selon DIN EN ISO 14001. Aidez-nous à satisfaire ces exigences et respectez les instructions relatives à l'environnemetn aux chapitres " Emballage, transport et entreposage", " Élimination" de la présente notice de mise en service. VEGAMET 862 • 4 … 20 mA/HART...
- Page 70 Nombre de capteurs 2 x 4 … 20 mA/HART Type d'entrée (à sélectionner) Ʋ Entrée active Alimentation du capteur par le VEGAMET 862 Ʋ Entrée passive Le capteur a une propre alimentation en tension Transmission de la valeur de mesure Ʋ 4 … 20 mA analogique pour capteurs 4 …...
- Page 71 Si des charges inductives ou de forts courants sont commutés, le placage or des contacts relais sera irrémé- diablement détérioré. Après quoi le contact ne sera plus approprié à la commutation de petits signaux courant. VEGAMET 862 • 4 … 20 mA/HART...
- Page 72 0,2 mm² (AWG 26) … 1,5 mm² (AWG 16) âme Ʋ Section des conducteurs âme avec 0,25 mm² … 0,75 mm² embout Affichages Affichage des valeurs de mesure Ʋ Afficheur LCD graphique, éclairé 89 x 56 mm, affichage numérique et quasi-analogique Ʋ Plage d'affichage -9999999 … 9999999 En fonction des conditions locales VEGAMET 862 • 4 … 20 mA/HART...
- Page 73 Catégorie de surtension (CEI 61010-1) Classe de protection Degré de pollution Protection contre des courants de corps dangereux Séparation sûre selon CEI/EN 61140 par une isolation renforcée conformément à CEI/EN 61010 partie 1 jusqu'à 253 V CA/CC avec une catégorie de surtension II et une protection de boîtier assu- rée entre les circuits de courant d'alimentation, signal et relais. Entrées de capteur (actif) sont des circuits électriques à limitation d'énergie selon CEI/UL 61010 partie 1. VEGAMET 862 • 4 … 20 mA/HART...
- Page 74 Entrée de capteur 4 … 20 mA • • • • • • Entrée de capteur HART • • • • Atténuation • • • • • • Linéarisation - courbes prescrites • • • • • • OP : Operating Panel (unité de réglage et d'affichage intégrée) VEGAMET 862 • 4 … 20 mA/HART...
- Page 75 • • • ment alternatif Pompe de beau temps • • • • • Surveillance de pompe via une entrée numérique • • • Commutation obligatoire de pompe • • • • • VEGAMET 862 • 4 … 20 mA/HART...
- Page 76 • Date/Heure • • • • Mémoire interne de l'appareil/carte SD • • • • Protection du paramétrage • • • • • • Code de jumelage Bluetooth • • • • • • Activer/désactiver la communication Bluetooth • • • • • VEGAMET 862 • 4 … 20 mA/HART...
