APV
APV_MS4_FR-3_102018.indd
Vanne d`inversion
DELTA MSES4
(version NF)
21

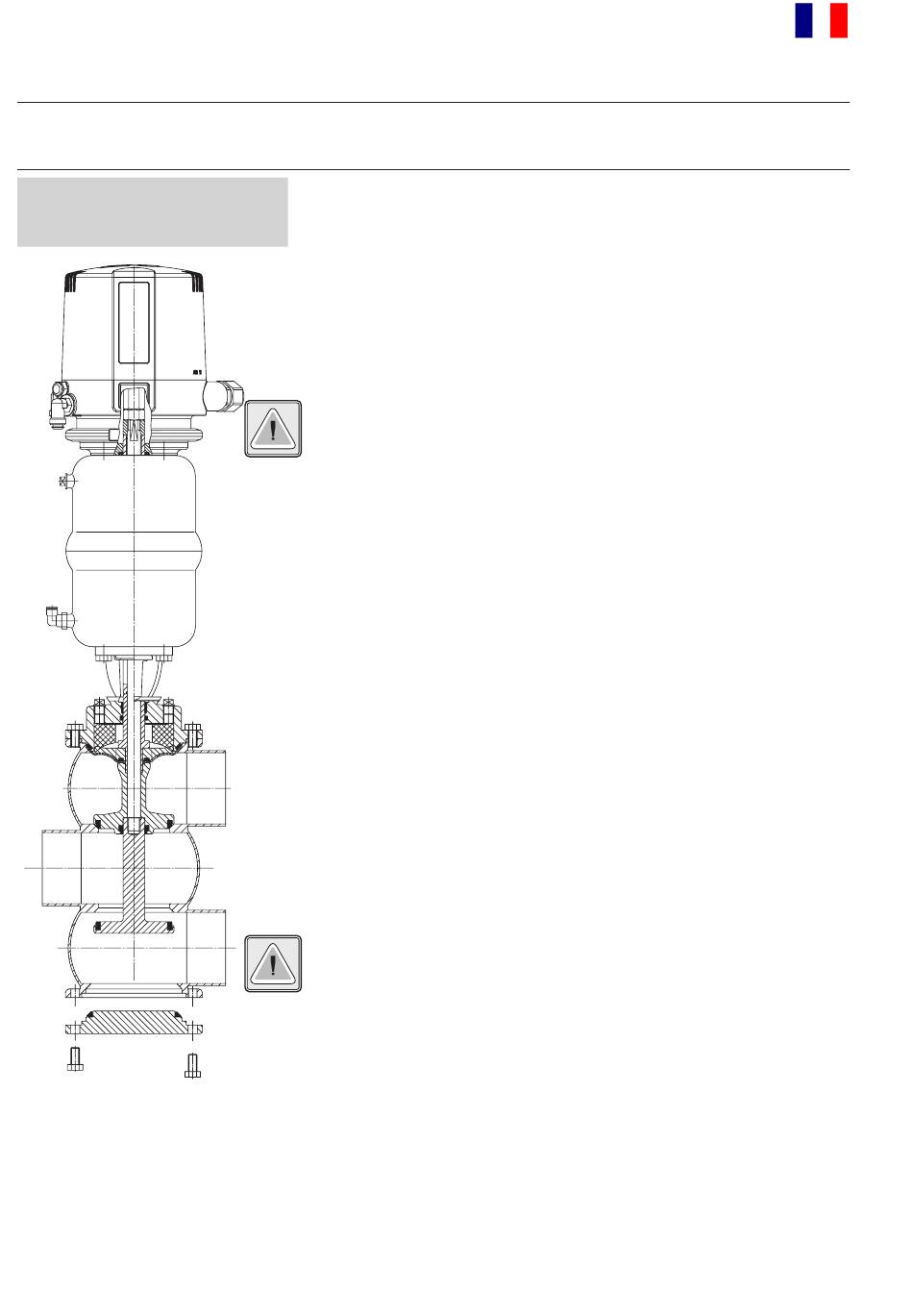

14. Instructions de démontage/montage -
Vannes d`inversion
Vannes d`inversion DELTA MSES 4
Les numéros de code se réfèrent aux dessins de pièces
détachées.
MSES 4
14.1.
Démontage de la ligne
1. Dépressuriser les lignes et vider ces dernières si possible.
2. Version NF:
Ne pas toucher les parties mobiles!
Risque de blessure.
Version avec unité de contrôle:
Démonter le couvercle de l`unité de contrôle.
Dévisser la came et l`écrou de sécurité (28),
en tenant la rondelle de centrage (27).
Démonter la rondelle de centrage.
-
Version avec indicateur de position de vanne:
Enlever le couvercle (30) du vérin (23). Dévisser la came et l`écrou
de sécurité (28), en tenant la rondelle de centrage (27). Démonter la
rondelle de centrage.
3. Démonter les vis hex. (22). Détacher le couvercle de corps (20) et
enlever le joint torique (21).
4. Sortir l`arbre inférieur (3) avec la tige (11) en bas du corps. Si le
passage n`est pas souple, battre sur la tige avec un marteau en
caoutchouc en tenant l`arbre inférieur avec la main. Enlever le joint
de siège (2).
Seulement pour les vannes des dimensions DN 25 / 1" doit l`arbre
inférieur (3) être dévissé de la tige dans le corps.
(Utiliser une clé à douille SW 13.)
5. Version NF: Contrôler avec de l`air.
Version NO: Fermer l`air.
Ne pas toucher les parties mobiles!
Risque de blessure.
DN:
Pouces:
Contrôler le vérin avec de l`air.
FR
RN 01.064.12
RN 01.064.12-1
Vanne à membrane avec „fan support"
DELTA MS4
Manuel d`instructions: FR – rev. 3
