APV
APV_MS4_FR-3_102018.indd
unité de contrôle
came
rondelle de centrage
vis hex.
étrier
arbre
supérieur
membrane
arbre
corps indicateur
came
vis hex.
rondelle de centrage
tige
vérin
Vanne à membrane avec „fan support"
DELTA MS4
Manuel d`instructions: FR – rev. 3
11.

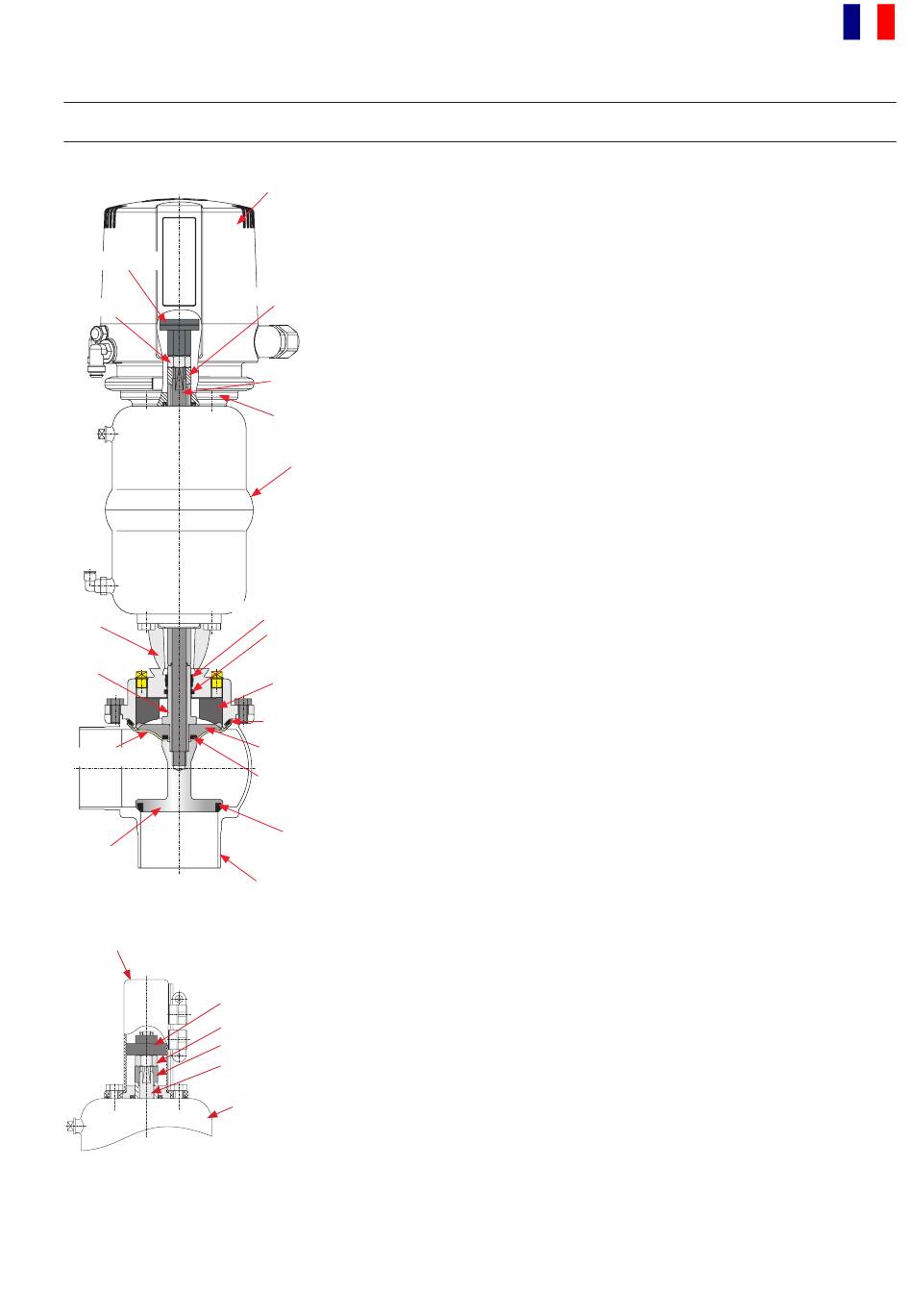

Instructions de démontage/montage
11.1.
Démontage de la ligne MS4
Les numéros de code se réfèrent aux dessins de pièces
détachées.
MS4:
1. Dépressuriser les lignes et vider ces dernières si possible.
2. Version NF: Contrôler le vérin avec de l`air.
tige
Ne pas toucher les parties mobiles!
Risque de blessure.
adaptateur CU
3. Dévisser la vis hex. (14) et enlever l`intérieur de vanne avec le vérin
vérin
du corps.
4. Version NF:
5. Version avec unité de contrôle:
Démonter l`unité de contrôle.
bouchon-guide
Version avec indicateur de position de vanne:
Démonter les détecteurs de proximité. Enlever le corps indicateur
joint torique
(support de détecteur de proximité) du vérin.
support à
membrane
11.2.
Démontage des parties internes (parties en contact avec
joint torique
le produit)
pièce
d`appui
1. Version avec unité de contrôle et indication de position:
joint torique
Dévisser la came. Dévisser la vis hex. (22) en tenant la rondelle de
centrage (21). Enlever la rondelle de centrage.
joint de siège
2. Enlever l`arbre avec la tige (3), la membrane (5), la pièce d`appui
(6), l`arbre supérieur (4) et le support à membrane (7) du vérin (17).
Démonter le joint de siège (2) et le joint torique (16).
corps
-
Démonter l`étrier (9) du vérin (17).
Le vérin peut être entretenu.
(voir 10. Instructions de démontage/montage - Vérin).
3. Enlever les joints toriques (15, 13) et le bouchon-guide (11) de
l`étrier (9).
4. Nettoyer le corps de vanne, l`étrier, le vérin et l`arbre avec une
faible solution d`un détergent. Ne jamais utiliser un produit de
nettoyage contenant des substances abrasives ou de polissage.
DN
Pouce
3A- Pouce
Déconnecter l`air comprimé et enlever
l`alimentation d`air comprimé.
FR
RN 01.064.9
RN 01.064.9-1
RN 01.064.9-2
16
