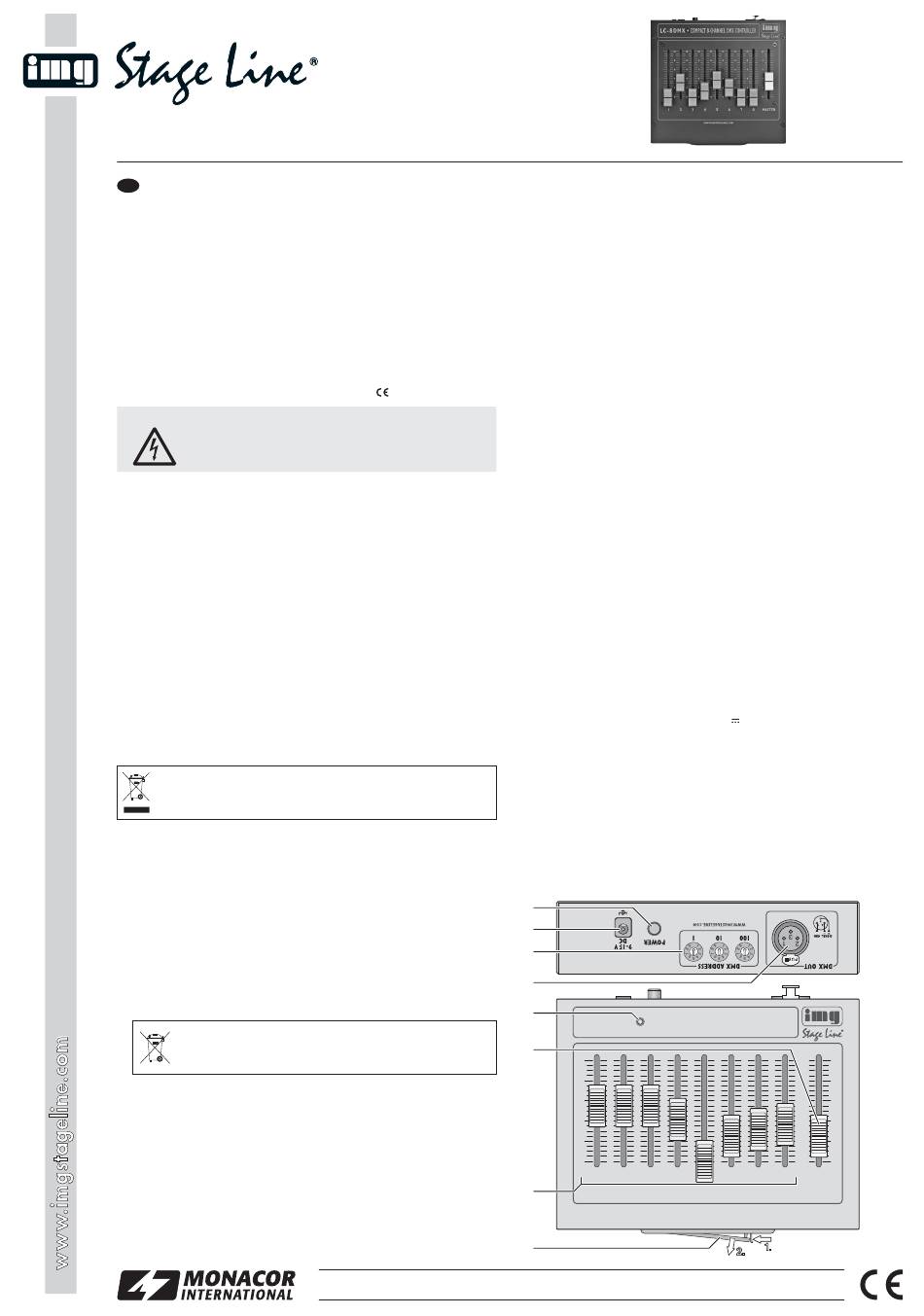

LC-8DMX
Numer zam. 38.5800
Kontroler DMX
PL
Przed rozpoczęciem użytkowania proszę dokładnie zapoznać się z
niniejszą instrukcją i zachować ją do wglądu.
1 Zastosowanie
Niniejszy kontroler pozwala na łatwe sterowanie urządzeniami, wyko-
rzystującymi w sumie maksymalnie 8 kanałów DMX. Ze względu na
możliwość zasilania bateryjnego oraz regulacji zakresu adresów, może
być używany jako mobilne urządzenie testujące do systemów stero-
wania DMX.
2 Środki bezpieczeństwa
Urządzenia (kontroler oraz zasilacz) spełniają wszystkie wymagania
norm UE dlatego zostały oznaczone symbolem
UWAGA
Zasilacz urządzenia pracuje na wysokim napięciu sie-
ciowym. Wszelkie naprawy należy zlecić specjaliście.
Nieprawidłowa obsługa lub wprowadzanie modyfikacji
może spowodować porażenie prądem elektrycznym.
Należy przestrzegać następujących zasad:
G
Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz
pomieszczeń. Należy chronić je przez wodą, dużą wilgotnością oraz
wysoką temperaturą (dopuszczalny zakres wynosi 0 – 40 °C).
G
Nie należy włączać lub natychmiast odłączyć urządzenie od zasila-
nia w przypadku gdy:
1. stwierdzono widoczne uszkodzenie urządzenia lub zasilacza,
2. urządzenie mogło ulec uszkodzeniu na skutek upadku lub podob-
nego zdarzenia,
3. stwierdzono nieprawidłowe działanie.
Naprawy urządzenia może dokonywać tylko przeszkolony personel.
G
Do czyszczenia używać suchej miękkiej ściereczki; nie stosować
środków chemicznych ani wody.
G
Producent ani dostawca nie ponoszą odpowiedzialności za wynikłe
szkody: uszkodzenie sprzętu lub obrażenia użytkownika, jeśli urzą-
dzenie było używane niezgodnie z ich przeznaczeniem, nieprawid-
łowo zamontowane, podłączone lub obsługiwane bądź poddane
nieautoryzowanej naprawie.
Po całkowitym zakończeniu eksploatacji, urządzenie należy
oddać do punktu recyklingu, aby nie zaśmiecać środowiska.
3 Przygotowanie do pracy
1) Ustawić kontroler na płaskiej powierzchni.
2) W przypadku zasilania poprzez zasilacz, podłączyć go do gniazda
"9 – 15 V DC" (2). Jeżeli do urządzenia są włożone baterie, zostaną
odłączone. Podłączyć zasilacz do gniazdka sieciowego (230 V~ /
50 Hz).
W przypadku pracy bez zasilacza, użyć 9 V baterii. Otworzyć
pokrywę komory bateryjnej (8) [
blokujący w kierunku pokrywy i otworzyć ją. Wyjąć płytkę połącze-
niową i założyć ją na styki baterii aż zaskoczy. Umieścić baterię w
komorze i zamknąć pokrywę.
Zużyte baterie należy wyrzucać do specjalnie oznaczo-
nych pojemników, nie do zwykłych koszy na śmieci.
3) Połączyć gniazdo XLR DMX OUT (4) z wejściem (pierwszego) ste-
rowanego urządzenia (aby odłączyć później wtyk, wcisnąć blokadę
PUSH). Do podłączania, powinno się używać kabli o wysokiej prze-
pływności danych. W przypadku stosowania kabli mikrofonowych o
standardowym ekranowaniu, minimalna średnica żył powinna
wynosić 0,22 mm
2
, pojemność możliwie mało, a całkowita długość
kabla do 100 m. Dla kabli o długości powyżej 150 m zaleca się sto-
sowanie wzmacniacza poziomu DMX (np. SR-103DMX marki "img
Stage Line").
Aby sterować kilkoma urządzeniami za pomocą kontrolera
LC-8DMX, połączyć wyjście DMX pierwszego urządzenia z wej-
ściem DMX kolejnego; kolejne urządzenia podłączać analogicznie,
.
rysunek]: Przesunąć zatrzask
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
©
Copyright
by MONACOR INTERNATIONAL. All rights reserved.
aż wszystkie urządzenia zostaną połączone. W przypadku długich
połączeń, zaleca się podłączenie wtyku terminującego (np. DLT-
123) na wyjście ostatniego urządzenia.
4 Obsługa
1) Włączyć kontroler przełącznikiem POWER (1). Zapali się dioda
POWER (5).
2) Początkowo, ustawić regulator MASTER (6) na maksimum.
3) Za pomocą cienkiego śrubokręta ustawić adres DMX dla regulatora
1, za pomocą obrotowych przełączników (3):
Przełącznik "100" = cyfra setek, "10" = cyfra dziesiątek, "1" = cyfra
jedności.
Przykładowo dla adresu 123: "100" = pozycja 1, "10" = 2, "1" = 3
Regulatorom 2 – 8 zostaną automatycznie przypisane kolejne
adresy.
Uwaga: Dzięki temu, że możliwe jest ustawienie każdego żądanego adresu
(1 – 505), kontroler LC-8DMX pozwala na wykorzystanie go jako testera, bez
konieczności zmiany adresów urządzeń w systemie oświetleniowym. Dla
wszystkich adresów mniejszych niż ustawiony, kontroler przypisuje wartość
zero.
4) Przesuwając regulator MASTER (6) w dół, można jednocześnie
redukować wartości DMX wszystkich regulatorów 1 – 8 (7). Pozwala
to np. przy funkcji ściemniania na ściemnienie wszystkich podłączo-
nych urządzeń, ale w przypadku innych funkcji może spowodować
niespodziewane rezultaty.
5) Po zakończeniu pracy, wyłączyć urządzenie przełącznikiem
POWER. Jeżeli kontroler nie będzie przez dłuższy czas używany,
należy odłączyć zasilacz od gniazdka sieciowego aby uniknąć nie-
potrzebnego poboru prądu. Zaleca się także wyjęcie baterii, aby
zapobiec uszkodzeniu urządzenia na skutek ich wylania.
5 Specyfikacja
Protokół: . . . . . . . . . . . . . . . . DMX512
Zakres adresów: . . . . . . . . . . 8 z 512
Zasilanie: . . . . . . . . . . . . . . . 9 – 15 V /100 mA z doł. zasilacza
230 V~ / 50 Hz lub 9 V bateria
Wymiary, waga: . . . . . . . . . . . 180 × 68 × 175 mm, 975 g
1
2
0
3
4
5
COMPACT 8-CHANNEL DMX CONTROLLER
LC - 8 DMX
6
10
10
10
10
8
8
8
8
6
6
6
6
4
4
4
4
2
2
2
2
0 0
0 0
0 0
0 0
7
1
2
4
3
WWW.IMGSTAGELINE.COM
8
Z zastrzeżeniem możliwości zmian.
0
0
10
10
10
10
8
8
8
8
6
6
6
6
4
4
4
4
2
2
2
2
0 0
0 0
0 0
0 0
5
6
7
8
MASTER
A-1318.99.01.03.2012
