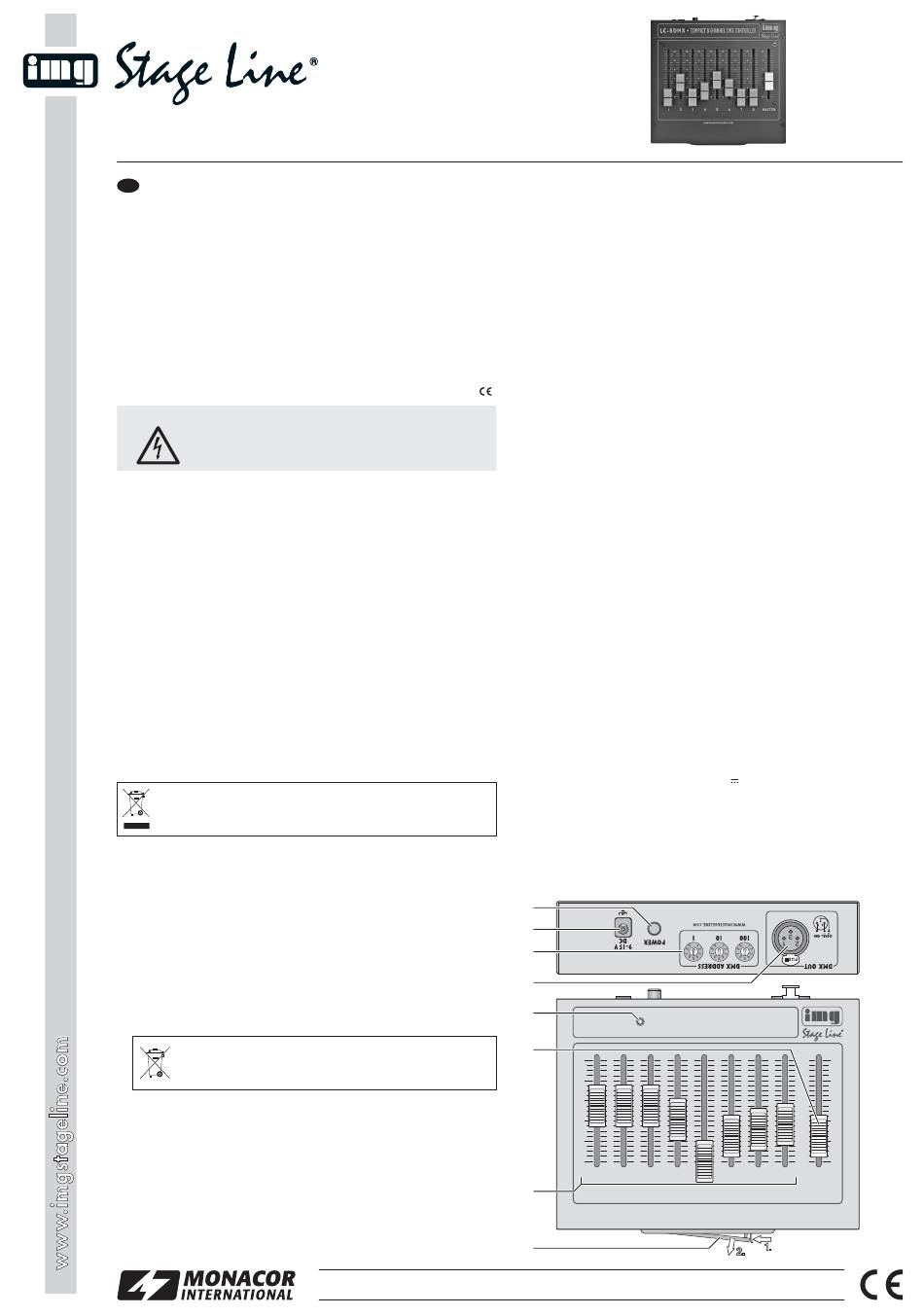

LC-8DMX
Ref. núm. 38.5800
Controlador DMX
E
Lea atentamente estas instrucciones de funcionamiento antes de utili-
zar el aparato y guárdelas para usos posteriores.
1 Aplicaciones
Este controlador permite el funcionamiento sencillo de aparatos con un
máximo de 8 canales DMX en total. Puesto que el aparato también se
puede utilizar mediante una batería y puede ajustarse el rango de
direcciones, está adecuado también como comprobador móvil de sis-
temas controlados por DMX.
2 Notas de Seguridad
Los aparatos (controlador y alimentador) cumplen con todas las directi-
vas relevantes de la UE y por lo tanto están marcados con el símbolo
ADVERTENCIA El alimentador utiliza un voltaje peligroso. Deje el man-
tenimiento en manos del personal cualificado. El
manejo inexperto o la modificación del alimentador
puede provocar una descarga.
Preste atención a los siguientes puntos bajo cualquier circunstancia:
G
Los aparatos están adecuados para su aplicación sólo en interiores.
Protéjalos de goteos y salpicaduras, elevada humedad del aire y
calor (temperatura ambiente admisible: 0 – 40 ºC).
G
No utilice el controlador y desconecte inmediatamente la toma de
corriente del enchufe si:
1. Uno de los aparatos está visiblemente dañado.
2. El aparato ha sufrido daños después de una caída o accidente
similar.
3. No funciona correctamente.
Sólo el personal cualificado puede reparar los aparatos bajo cual-
quier circunstancia.
G
Utilice sólo un paño suave y seco para la limpieza; no utilice nunca
ni agua ni productos químicos.
G
No podrá reclamarse garantía o responsabilidad alguna por cual-
quier daño personal o material resultante si los aparatos se utilizan
para otros fines diferentes a los originalmente concebidos, si no se
conectan correctamente, no se utilizan adecuadamente o no se
reparan por expertos.
Si va a poner los aparatos fuera de servicio definitivamente,
llévelos a la planta de reciclaje más cercana para que su eli-
minación no sea perjudicial para el medioambiente.
3 Puesta en Marcha
1) Coloque el controlador en una superficie plana.
2) Para la alimentación, conecte el alimentador entregado a la toma de
alimentación "9 –15 V DC" (2). Se desconectará la batería inser-
tada. Conecte el alimentador a un enchufe (230 V~ / 50 Hz).
Para un funcionamiento independiente de la corriente, inserte
una batería de 9 V. Abra la tapa del compartimento de la batería (8)
[
figura]: Empuje el cierre ligeramente hacia la tapa y abra la
tapa. Extraiga la placa de conexión y apriete sus contactos en las
conexiones de la batería de modo que las conexiones de la batería
encajen. Coloque la batería en el compartimento y cierre la tapa.
Las baterías gastadas no deben depositarse en el conte-
nedor normal; llévelas a un contenedor especial, p.ej. al
contenedor de su vendedor.
3) Conecte la toma XLR DMX OUT (4) de la entrada del (primer) apa-
rato que hay que controlar (para extraer más tarde el conector de la
toma, pulse la pestaña PUSH). Se recomienda utilizar un cable
especial de alta transmisión de datos para la conexión si es posible.
Los cables estándares de micrófono con blindaje y con un corte de
sección mínimo de 2 × 0,22 mm
recomiendan para un cableado de hasta 100 m. Para cableados de
más de 150 m, se recomienda insertar un amplificador de nivel DMX
adecuado (p. ej. SR-103DMX).
2
y con una capacidad baja sólo se
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
©
Copyright
by MONACOR INTERNATIONAL. All rights reserved.
Para controlar varios aparatos mediante el LC-8DMX, conecte la
salida DMX del primer aparato a la entrada DMX del siguiente apa-
rato; conecte su salida de nuevo a la entrada del siguiente aparato,
etc., hasta que todos los aparatos estén conectados en cadena.
Especialmente para cables de conexión largos, se recomienda
conectar un tapón (p. ej. DLT-123) a la toma de salida del último
aparato.
4 Funcionamiento
1) Conecte el controlador con el interruptor POWER (1). Se iluminará
el LED POWER (5).
2) Para un ajuste básico, ponga primero el control MASTER (6) al
máximo.
3) Utilice un destornillador pequeño para ajustar la dirección DMX para
.
el control 1 en los interruptores rotatorios (3):
Interruptor "100" = decenas, "10" = centenas, "1" = unidades.
Ejemplo para la dirección 123: "100" = posición 1, "10" = 2, "1" = 3
Los controles 2 – 8 se asignan automáticamente a las direcciones
siguientes.
Nota: Puesto que se puede ajustar cualquier dirección deseada (1 – 505), el
LC-8DMX permite comprobar un aparato de un sistema de iluminación sin
tener que cambiar su dirección de inicio. Para todas las direcciones más
pequeñas que la dirección ajustada, el controlador ofrece el valor cero.
4) Cuando se desliza el control MASTER (6) hacia abajo, se pueden
reducir a la vez todos los valores DMX ajustados con los controles
deslizantes 1 – 8 (7). Esto permite p. ej. a las funciones dimmer ate-
nuar los aparatos conectados al mismo tiempo; esto puede tener
además efectos inesperados de otras funciones.
5) Desconecte el aparato con el interruptor POWER después del fun-
cionamiento. Si el controlador no se va a utilizar durante un largo
periodo de tiempo, desconecte el alimentador del enchufe; incluso
con el controlador desconectado, el alimentador tiene un consumo
débil. Si había insertado alguna batería, extráigala para prevenir
daños en el aparato por derrame.
5 Especificaciones
Protocolo de control: . . . . . . . DMX512
Rango de direcciones: . . . . . 8 de 512
Alimentación: . . . . . . . . . . . . 9 – 15 V /100 mA mediante alimentador
Dimensiones, peso: . . . . . . . 180 × 68 × 175 mm, 975 g
1
2
3
4
5
COMPACT 8-CHANNEL DMX CONTROLLER
LC - 8 DMX
6
10
10
10
8
8
8
6
6
6
4
4
4
2
2
2
0 0
0 0
0 0
7
1
2
3
8
entregado y conectado a 230 V~ / 50 Hz
o mediante batería de 9 V
Sujeto a modificaciones técnicas.
0
0
0
10
10
10
10
10
8
8
8
8
8
6
6
6
6
6
4
4
4
4
4
2
2
2
2
2
0 0
0 0
0 0
0 0
0 0
4
5
6
7
8
MASTER
WWW.IMGSTAGELINE.COM
A-1318.99.01.03.2012
