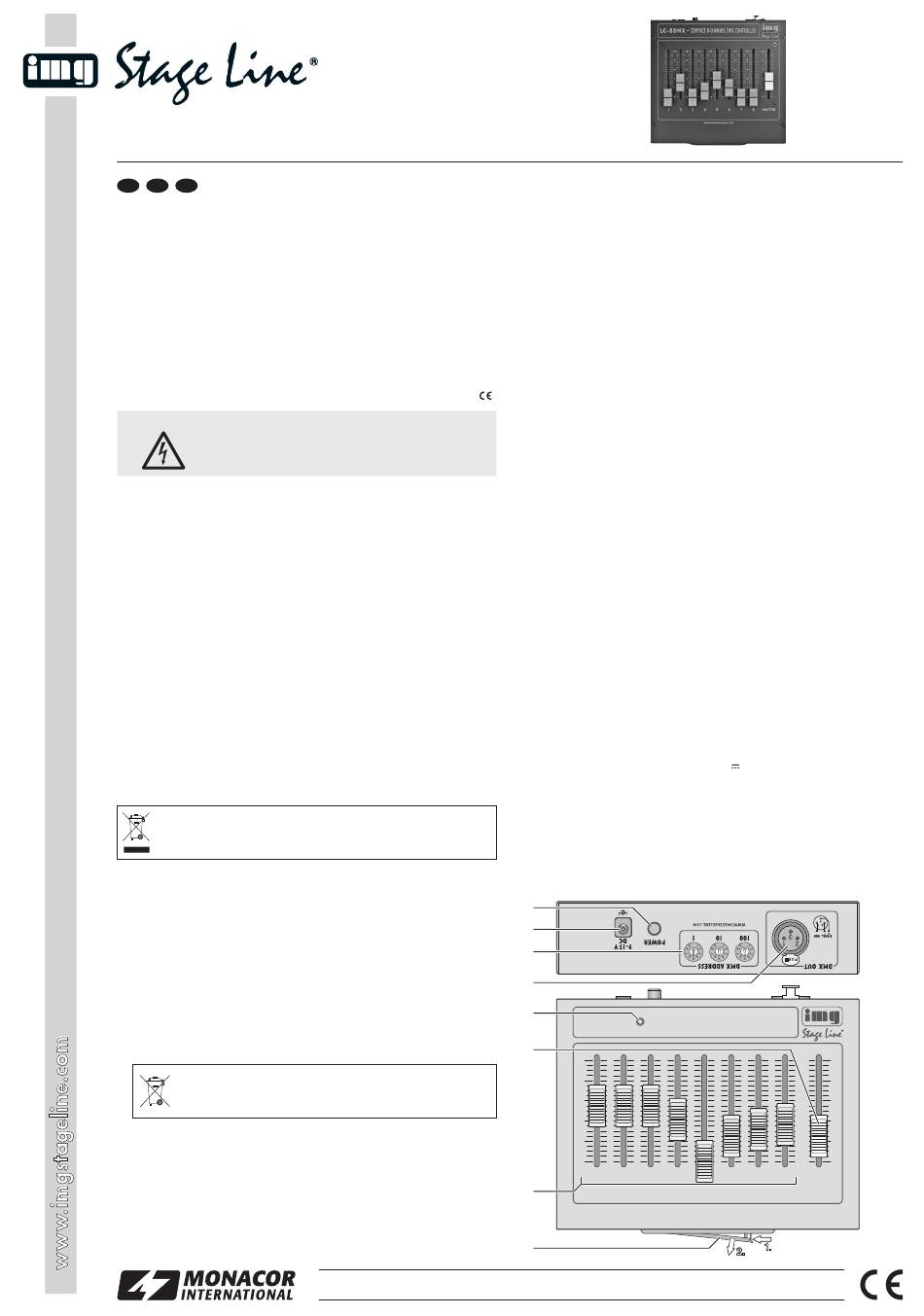

LC-8DMX
Réf. num. 38.5800
Contrôleur de lumière DMX
F
B
CH
Veuillez lire la présente notice avec attention avant le fonctionnement
et conservez-la pour pouvoir vous y reporter ultérieurement.
1 Possibilités dʼutilisation
Ce contrôleur permet une utilisation simple dʼappareils avec en tout 8
canaux DMX. Dans la mesure où lʼappareil peut également fonctionner
avec une batterie et où la plage dʼadresses est réglable, il est égale-
ment adapté comme appareil mobile de test dans des installations
gérées par DMX.
2 Conseils importants dʼutilisation
Les appareils (contrôleur et bloc secteur) répondent à toutes les direc-
tives nécessaires de lʼUnion européenne et portent donc le symbole
AVERTISSEMENT Le bloc secteur est alimenté par une tension secteur
dangereuse. Ne touchez jamais lʼintérieur de lʼappa-
reil, en cas de mauvaise manipulation, vous pourriez
subir une décharge électrique.
Respectez scrupuleusement les points suivants :
G
Les appareils ne sont conçus que pour une utilisation en inté-
rieur. Protégez-les de tout type de projections dʼeau, des éclabous-
sures, dʼune humidité élevée dʼair et de la chaleur (plage de tempé-
rature de fonctionnement autorisée : 0 – 40 °C).
G
Ne faites pas fonctionner le contrôleur et débranchez immédiate-
ment le bloc secteur de la prise lorsque :
1. des dommages visibles apparaissent sur un des appareils,
2. après une chute ou un cas similaire, vous avez un doute sur lʼétat
de lʼappareil,
3. des dysfonctionnements apparaissent.
Dans tous les cas, les dommages doivent être réparés par un tech-
nicien spécialisé.
G
Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de
produits chimiques ou dʼeau.
G
Nous déclinons toute responsabilité en cas de dommages matériels
ou corporels résultants si les appareils sont utilisés dans un but autre
que celui pour lequel ils ont été conçus, sʼils ne sont pas correcte-
ment branchés, utilisés ou ne sont pas réparés par une personne
habilitée ; en outre, la garantie deviendrait caduque.
Lorsque les appareils sont définitivement retirés du service,
vous devez les déposer dans une usine de recyclage adaptée
pour contribuer à leur élimination non polluante.
3 Fonctionnement
1) Placez le contrôleur sur une surface plane.
2) Pour lʼalimentation, reliez le bloc secteur livré à la prise "9 – 15 VDC"
(2) ; toute batterie insérée est déconnectée. Reliez le bloc secteur à
une prise secteur 230 V~ / 50 Hz.
Pour une utilisation indépendante du secteur, insérez une batterie
9 V ; ouvrez le couvercle du compartiment batterie (8) [
poussez légèrement sur le verrouillage vers le couvercle et ouvrez
le couvercle. Retirez la platine de branchement et appuyez leurs
contacts dans ceux de la batterie pour sʼils sʼenclenchent. Placez la
batterie dans le compartiment et refermez le couvercle.
Ne jetez pas les batteries usagées dans la poubelle
domestique. Déposez-les dans un container spécifique ou
ramenez-les chez votre revendeur détaillant.
3) Reliez la prise XLR DMX OUT (4) à lʼentrée du (premier) appareil à
gérer (pour retirer ultérieurement la fiche de la prise, appuyez sur le
levier PUSH). Pour le branchement, il est recommandé dʼutiliser un
câble spécifique pour des flots importants de données. Lʼemploi de
câbles micro usuels avec blindage et une section de 2 × 0,22 mm
au moins et la capacité la plus faible possible nʼest recommandé
que pour des longueurs de câble de 100 m maximum. Pour des lon-
gueurs de liaison à partir de 150 m, il est recommandé dʼinsérer un
amplificateur DMX de signal (par exemple SR-103DMX).
schéma] :
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
©
Copyright
by MONACOR INTERNATIONAL. All rights reserved.
Si plusieurs appareils doivent être gérés avec le LC-8DMX, reliez
la sortie DMX du premier appareil à lʼentrée DMX de lʼappareil sui-
vant. Reliez sa sortie à lʼentrée de lʼappareil suivant etc jusquʼà ce
que tous les appareils forment une chaîne. Spécialement pour des
câbles longs, il est recommandé de placer un bouchon (par exemple
DLT-123) dans la prise de sortie du dernier appareil.
4 Utilisation
1) Allumez le contrôleur avec lʼinterrupteur POWER (1). La LED
POWER (5) brille.
2) Comme réglage de base, poussez tout dʼabord le réglage MASTER
(6) sur le maximum.
3) Avec un petit tournevis, réglez sur les sélecteurs rotatifs (3)
lʼadresse DMX pour le réglage 1 :
.
interrupteur "100" = position des centaines, "10" = position des
dizaines, "1" = position des unités
exemple pour lʼadresse 123 : "100" = position 1 , "10" = 2, "1" = 3
Les réglages 2 à 8 sont automatiquement attribués aux adresses
suivantes.
Conseil : La possibilité de régler une adresse au choix (1 à 505) permet avec
le LC-8DMX de tester un appareil dans une installation de lumière sans
devoir modifier son adresse de démarrage. Pour toutes les autres adresses
inférieures à celle réglée, le pupitre donne la valeur zéro.
4) On peut diminuer les valeurs DMX réglées avec les réglages 1 à 8
(7) en même temps en baissant le réglage MASTER (6). Cela per-
met par exemple pour des fonctions de dimmer, de dimmer en
même temps les appareils reliés, mais pour dʼautres fonctions cela
conduit éventuellement à des effets inattendus.
5) Après le fonctionnement, éteignez lʼappareil avec lʼinterrupteur
POWER. En cas de non utilisation prolongée du contrôleur, débran-
chez le bloc secteur car même si le contrôleur est éteint, le bloc sec-
teur a une faible consommation. Si une batterie est insérée, retirez-
la, elle pourrait couler et endommager lʼappareil.
5 Caractéristiques techniques
Protocole de commande : . . . DMX512
Plage dʼadresses : . . . . . . . . 8 sur 512
Alimentation : . . . . . . . . . . . . 9 – 15 V /100 mA par bloc secteur livré
Dimensions, poids : . . . . . . . 180 × 68 × 175 mm, 975 g
1
2
3
4
5
COMPACT 8-CHANNEL DMX CONTROLLER
LC - 8 DMX
6
10
10
10
8
8
8
6
6
6
4
4
4
2
2
2
0 0
0 0
0 0
7
1
2
2
3
8
relié au secteur 230 V~ / 50 Hz ou par
batterie 9 V
Tout droit de modification réservé.
0
0
0
10
10
10
10
10
8
8
8
8
8
6
6
6
6
6
4
4
4
4
4
2
2
2
2
2
0 0
0 0
0 0
0 0
0 0
4
5
6
7
8
MASTER
WWW.IMGSTAGELINE.COM
A-1318.99.01.03.2012
