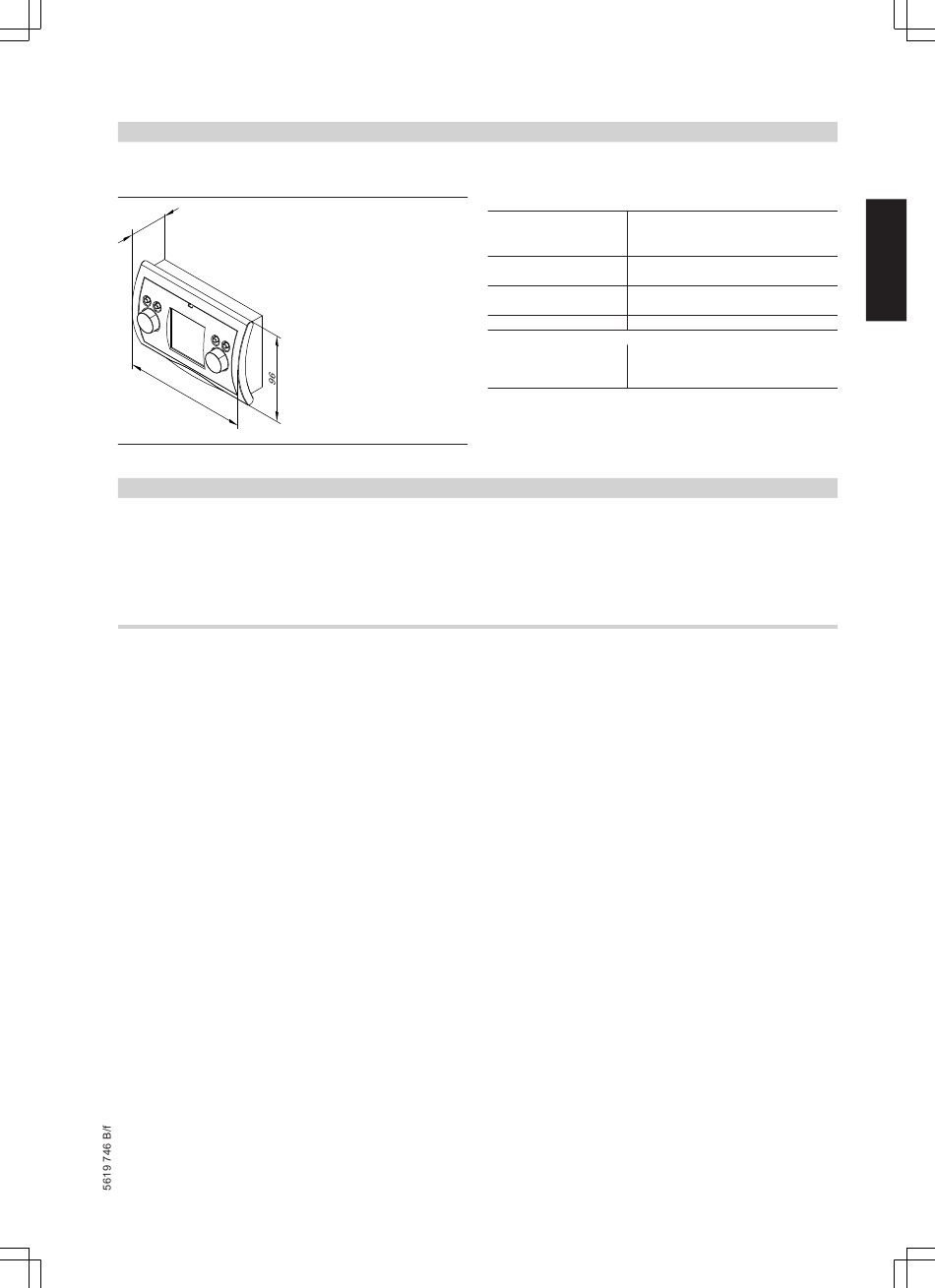

Régulation / module de commande Vitovent 300-C/300-W
14.2 Données techniques du module de commande
3 9
1 4
3
Régulation/Module de commande Vitovent 300-F
15.1 Vitotronic 200, type WO1C
La commande, le réglage des paramètres de la régulation et le diag-
nostic de l'appareil de ventilation s'effectuent au moyen de la régula-
tion de pompe à chaleur Vitotronic 200, type WO1C.
Constitution et fonctions
Constitution modulaire
La régulation de pompe à chaleur est constituée de modules de
base, de platines et d'un module de commande.
Modules de base :
■ Interrupteur d'alimentation électrique
■ Interface Optolink
■ Voyants de fonctionnement et de dérangement
■ Fusibles
Platines pour le raccordement de composants externes :
■ Raccordement pour Vitovent (via l'ensemble de raccordement
Vitocal, Modbus)
■ Raccords pour composants de fonctionnement 230 V~, par ex.
pompes, vannes mélangeuses, etc.
■ Raccords pour composants de signalisation et de sécurité
■ Raccords pour sondes de température et BUS KM
Unité de commande
■ Utilisation simple :
– Affichage graphique avec texte en clair
– Grande police et représentation noir/blanc à fort contraste
– Textes d'aide contextuels
■ Avec horloge
■ Touches de commande :
– Navigation
– Validation
– Aide
– Menu élargi
VITOVENT
(suite)
Données techniques
Raccordement sur l'appa-
– Câble à deux conducteurs
reil de ventilation
– Section 0,5 mm
– Longueur de câble maxi. 50 m
Classe de protection
III selon EN 60730-1 : A garantir par le
montage/la mise en place.
Indice de protection
IP 20 selon EN 60529-1 : A garantir par
le montage/la mise en place.
Mode d'action
RS type 1B selon EN 60730-1
Plage de température
– de fonctionnement
de 2 à +35 °C
– de stockage et de trans-
port
–20 à +65 °C
La description qui suit concerne uniquement les caractéristiques et
fonctions de la Vitotronic 200, type WO1C en relation avec le
Vitovent 300-F. Pour une description détaillée de la régulation de
pompe à chaleur, voir les documents d'étude des pompes à chaleur.
■ Réglages de la ventilation :
– Température ambiante normale et réduite pour fonctionnement
avec un registre d'appoint hydraulique
– Programme de fonctionnement de la ventilation
– Programmation horaire pour la ventilation
– Ventilation de base
– Ventilation intensive
– Programme vacances
– Paramètres, par ex. consigne de température de l'air évacué,
débits volumiques des niveaux de ventilation
■ Affichages de la ventilation :
– Niveau de ventilation
– Protection contre le gel
– Changement de filtre
– Données de fonctionnement
– Données de diagnostic
– Remarques, avertissements et messages de dérangement
15
